Ductos de ventilación: guía técnica de conductos de aire para extracción y aire acondicionado
Ventilación por conductos de aire industriales
Ductos de ventilación y conductos de aire: confort, seguridad y eficiencia
Soluciones de ductos para aire, ductos de extracción y aire acondicionado por ductos para plantas, comercios y edificios. Diseño orientado a menor ruido, mejor IAQ y ahorro energético.
Idea clave
Un sistema de conductos de aire bien dimensionado y sellado ofrece caudales estables, control de contaminantes y menor consumo eléctrico, desde la toma de aire exterior hasta las rejillas.
- Confort térmico
- Menos ruido y fugas
- IAQ confiable
- Mantenimiento sencillo
Proveedores en filtración y tratamiento de aire
Catálogo de Filtros – MC Industrias
Explora filtros industriales, HEPA y soluciones HVAC.

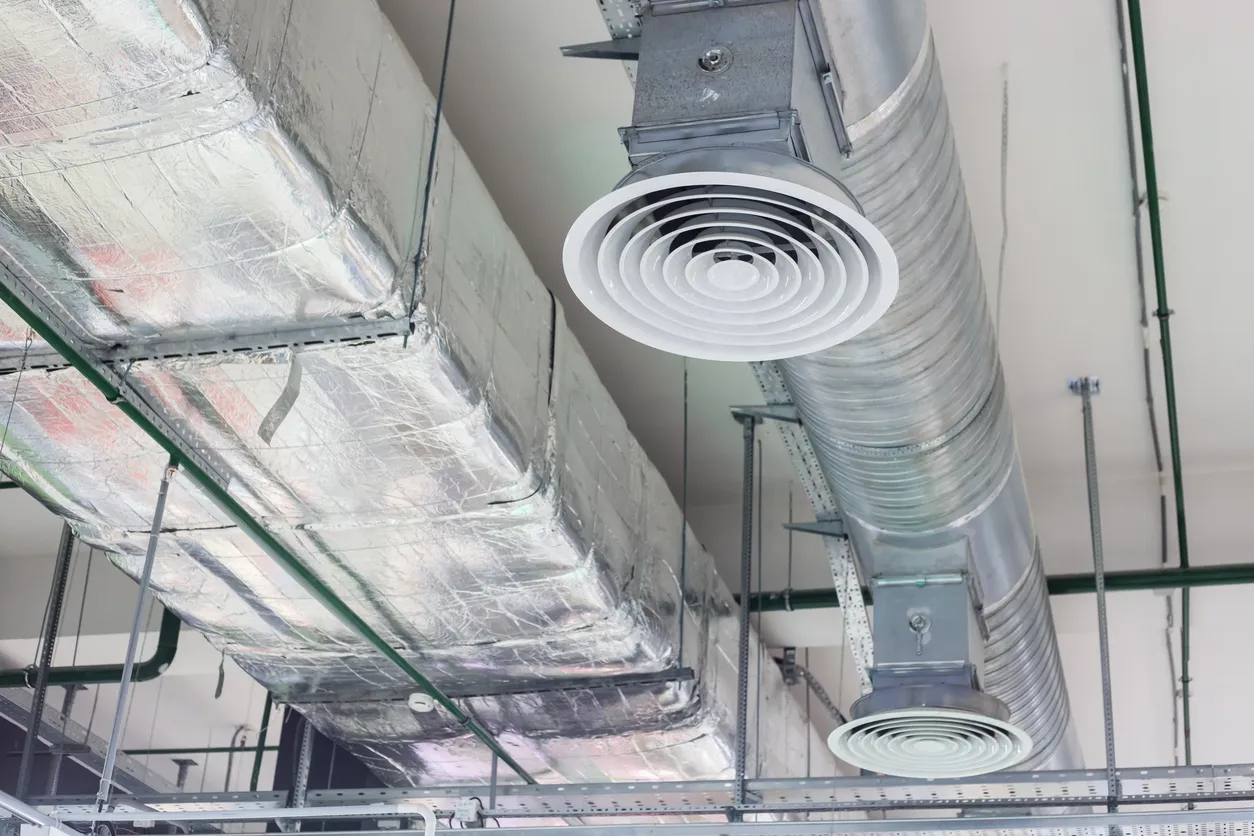

Sistema de ventilación y refrigeración en el techo.
Tipos de conductos de aire y usos
Rectangular (lámina galvanizada) Comercial/Industrial
Versátil y fácil de adaptar a espacios. Requiere refuerzos y sellado de uniones para minimizar fugas.
Compatible con aislante y revestimientos.Redondo/Spiral Baja fuga
Menor pérdida por fricción y ruido. Ideal para largos tramos en conductos de aire acondicionado industrial.
Accesorios con longitud equivalente reducida.Flexible Derivaciones
Para conexiones cortas. Evitar curvaturas cerradas para no aumentar ΔP.
Instalar tensionado y soportado.Textil (socks) Difusión homogénea
Excelente distribución en plantas y cuartos amplios. Lavable y ligero.
Diseño por patrón de perforaciones.Duct board / plenum Aislamiento
Panel aislado para conductos de baja velocidad. Controla condensación y ruido.
Respetar radios mínimos.Extracción de aire Cocinas/Procesos
Ductos de extracción con materiales resistentes, accesos de limpieza y captación local.
Verificar normativas de grasas y humos.Dimensionamiento: cómo calcular la velocidad del aire en un ducto
| Aplicación | Velocidad recomendada | Comentario |
|---|---|---|
| Suministro principal | 5–8 m/s | Balance entre ruido y tamaño |
| Derivaciones | 3–6 m/s | Menos ruido en rejillas |
| Retorno | 3–5 m/s | Reducción de pérdida de carga |
| Extracción de procesos | según contaminante | Captación local y velocidad de transporte |
Q = V × A; Área circular A = π·D²/4; Rectangular A = a × b. Considera longitud equivalente de accesorios para la caída total de presión.
Métodos comunes: fricción constante, recuperación estática y método de velocidad.
Buenas prácticas de montaje
Sellado de uniones
Usar masillas y cintas aprobadas; clasificar fugas y ensayar. Menos fugas = menos kW en ventiladores.
Soportes y dilatación
Espaciamientos adecuados y allowance para expansión térmica (el aire se expande y el metal también).
Aislamiento térmico y acústico
Evita condensación, mejora confort y reduce ruido en ductos de ventilación aire acondicionado.
Accesorios eficientes
Codos de radio largo, transiciones graduales y longitud equivalente mínima.
Instalación de redondo
Cómo hacer ductos redondos: respeta radios, abocina correctamente y sella spiro/longitudinal.
Puesta a punto
Balanceo de caudales y verificación de presión en sistema de distribución de aire acondicionado.
Filtración en conductos de ventilación y cómo medir
Filtros para ductos de aire acondicionado
Prefiltros (MERV 7–9) y filtros finos (MERV 11–13) protegen equipos y mejoran IAQ. Ubicar bancos accesibles y sellados.
Menor ΔP = menor consumo.Mediciones de ventilación
¿Con qué se mide la ventilación? Anemómetro, balómetro y manómetros para ΔP. Confirmar entra aire por la rejilla de ventilación según diseño.
Lecturas por rejilla y total por sistema.Aire exterior y renovación
Aire acondicionado con renovación de aire: cumplir caudal mínimo, ubicar toma en zona limpia y evitar recirculación de contaminantes.
Verificación con CO₂ y caudalímetro.FAQ — Preguntas frecuentes

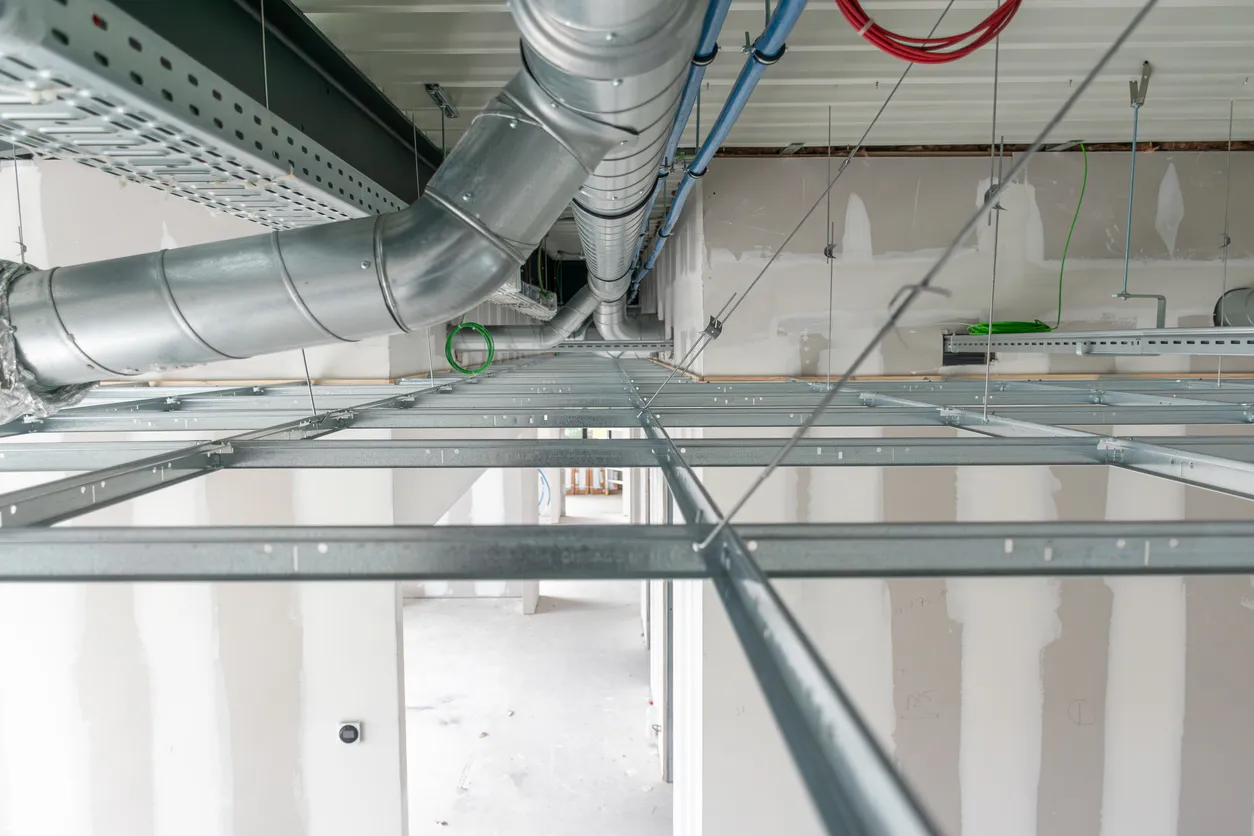

Vista inferior del sistema de ventilación del techo, estructura del techo con cableado eléctrico y tuberías de ventilación de material aislante de plata, instalación de aire acondicionado y ventilación.
