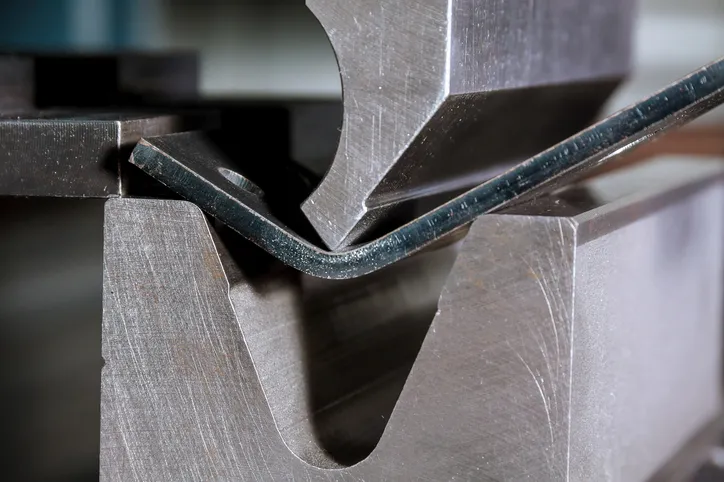

El proceso de doblado de piezas metálicas en una máquina dobladora moderna.

Actualizado el 23 de Febrero de 2026

Fabricación de Troqueles Industriales en México

fábrica de troqueles · metalmecánica · precisión

Fabricación de troqueles industriales: calidad repetible, menos paro y mejor costo por pieza

Un troquel bien fabricado asegura repetibilidad, velocidad de producción y mantenimiento predecible. Aquí encontrarás el proceso completo: diseño, acero, mecanizado, ajuste y validación en prensa.

fabricación de troqueles fábrica de troqueles mecanizado CNC tratamiento térmico

Índice

Interlinks sugeridos

Qué debes pedir al cotizar

Define material, espesor, tolerancias críticas, volumen y tipo de operación. Con eso se determina acero, tratamiento y alcance real del troquel.

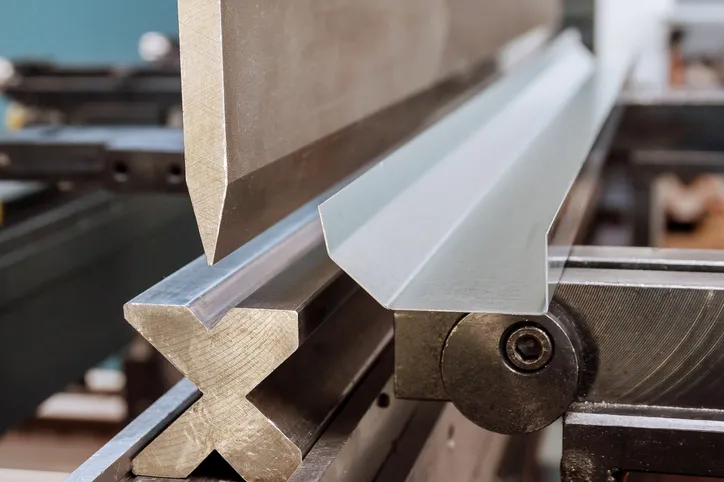

Doblado de chapa metálica con máquina hidráulica en fábrica

2) Etapas del proceso de fabricación de troqueles

Proceso

La fabricación de troqueles combina ingeniería, mecanizado de precisión y pruebas en prensa. Un flujo sólido reduce riesgos: rebaba excesiva, desalineación, fracturas de punzón y paros no planeados.

1) Ingeniería y alcance

Definir operación, material, tolerancias, volumen y restricciones de prensa (carrera, tonelaje, mesa).

2) Diseño CAD/CAE

Modelado, holguras, secuencia de operaciones, simulación de formado y plan de mantenimiento.

3) Materiales

Selección de acero para punzones/matrices, placas y tratamientos según desgaste y producción.

4) Mecanizado CNC

Fresado, EDM/hilo, rectificado y ajustes; control dimensional intermedio por etapas.

5) Tratamientos

Temple, revenido, nitrurado o recubrimientos; se valida deformación y rectificado final.

6) Ensamble y try-out

Alineación, pruebas en prensa, medición de piezas, ajuste de holguras y liberación.

Complementa con: diseño de troqueles.

Volver al índice

3) Diseño: datos de entrada que definen costo y desempeño

Ingeniería

Un diseño correcto evita iteraciones. La fábrica de troqueles necesita información suficiente para dimensionar holguras, guías, sujeción y expulsión, además de la compatibilidad con tu prensa.

Checklist de información

Plano/3D de pieza y tolerancias críticas (CTQ).
Material, espesor, recubrimientos y rango de variación.
Volumen: piezas por turno, SPM objetivo, vida útil esperada.
Prensa: tonelaje, carrera, mesa, altura de cierre, alimentador.
Requisitos de calidad: rebaba máx., marcas, deformación permitida.

Interlink

Detalle del proceso: diseño de troqueles.

Validaciones típicas

Holgura punzón-matriz acorde a material/espesor (calidad vs esfuerzo).
Rigidez del conjunto para evitar desalineación a cadencia.
Control de scrap: caída, expulsión, anti-atoro.
Accesibilidad para afilado y mantenimiento preventivo.
Plan de refacciones críticas (punches, insertos, resortes, guías).

Volver al índice

4) Acero para troqueles: selección y tratamientos

Materiales

El acero correcto reduce desgaste y roturas. En fabricación de troqueles la selección depende de abrasión, impacto, temperatura y volumen. El tratamiento térmico y el rectificado final son determinantes.

Cómo elegir (regla práctica)

Condición de trabajo	Enfoque
Abrasión alta	Priorizar dureza/retención de filo, recubrimientos y control de lubricación.
Impacto/choque	Buscar tenacidad; evitar fragilidad. Ajustar tratamientos y radios.
Volumen alto	Balance costo-vida útil: insertos reemplazables, guías robustas y plan de afilado.
Acabado crítico	Rectificado y pulido; controlar contacto y evitar marcas (alineación y sujeción).

Recomendación técnica: acero para troqueles.

Tratamientos y control

Temple y revenido: balance dureza/tenacidad.
Nitrurado/recubrimientos: resistencia a desgaste y fricción.
Control de deformación: rectificado final tras tratamiento.
Trazabilidad: certificados de material y parámetros de tratamiento.
Metrología: verificación de geometría antes de ensamble.

Volver al índice

5) Ajuste en prensa, liberación y mantenimiento

Operación

Una fábrica de troqueles responsable entrega con try-out documentado: mediciones, parámetros y recomendaciones de operación. Así reduces tiempos de arranque y evitas daños por set-up incorrecto.

Qué revisar en el try-out

Dimensiones CTQ en primeras corridas y estabilidad por lote.
Rebaba y esfuerzo: ajuste de holgura y filo.
Flujo de scrap y expulsión sin atascos.
Marcas y acabado: alineación, sujeción y lubricación.
Compatibilidad con alimentador y sensores (si aplica).

Mantenimiento preventivo (mínimo viable)

Plan de afilado basado en piezas/horas (no solo por falla).
Inspección de guías, resortes y tornillería por turno.
Limpieza y lubricación controlada para evitar contaminación.
Registro de ajustes para repetir set-up.
Stock de insertos/punzones críticos para reducir paro.

Interlinks

diseño de troqueles · acero para troqueles

Volver al índice

PROVEEDORES · PRODUCTOS · SERVICIOS RELACIONADOS

Proveedores y soluciones relacionadas en MarketB2B.mx

Empresas que ofrecen productos y servicios vinculados directa o indirectamente con el tema tratado en este artículo.

Proveedor	Productos o servicios que ofrece
FRISACV Servicios metalmecánicos y fabricación	Fabricación de dados para doblez de lámina, maquila de corte y doblez, fabricación y afilado de troqueles, afilado y cambio de cuchillas para cizallas y fabricación de muebles de metal. Ver servicios ➜ Datos de contacto ➜
MAQUIMASH Compra-venta de maquinaria industrial	Dobladoras, cizallas y troqueladoras industriales. Servicios de corte láser de metal, maquila de rolado de metal y placa, mantenimiento de dobladoras y cizallas. Ver máquinas ➜ Datos de contacto ➜
Khronos Machinery Venta de máquinas industriales nuevas	Venta de máquinas industriales NUEVAS: metaleros hidráulicos, dobladoras hidráulicas, sierras de cinta para metal y más soluciones para procesos metalmecánicos. Ver máquinas ➜ Datos de contacto ➜

Volver al índice

6) FAQ: fabricación de troqueles industriales

Respuestas rápidas

Normalmente incluye ingeniería/diseño, selección de materiales, mecanizado (CNC/EDM/rectificado), tratamiento térmico, ensamble, pruebas en prensa (try-out) y documentación para set-up y mantenimiento.

Revisa alcance (diseño vs fabricación), trazabilidad de acero y tratamientos, capacidad de metrología, try-out documentado, plan de refacciones y garantías de desempeño (rebaba, tolerancias, SPM).

Complejidad de operaciones (simple/compuesto/progresivo), tolerancias críticas, volumen/cadencia, selección de acero, tratamientos, grado de automatización (alimentación/sensores) y tiempo de try-out.

Cuando hay desgaste localizado (filos, cavidades) o volumen alto. Los insertos reducen paro y costo de mantenimiento al cambiar solo la zona crítica en lugar de una placa completa.

Parámetros de set-up (altura de cierre, shims, presión), checklist por turno, frecuencia de afilado, límites de desgaste, lista de refacciones y plano/ensamble con códigos de componentes.
