Diseño de Troqueles: ingeniería para procesos industriales repetibles
Diseño de Troqueles Industriales
El diseño de troqueles determina la estabilidad del proceso, la calidad de borde y la vida útil de la herramienta. Una buena ingeniería de troqueles reduce variación, mejora el rendimiento de la prensa y facilita el mantenimiento a lo largo del ciclo de producción.
Decisiones que más pesan
Principios de ingeniería de troqueles
La ingeniería de troqueles busca equilibrio entre fuerza, rigidez y repetibilidad. En el diseño de troqueles se definen holguras, guía, sujeción y expulsión para que la pieza salga consistente durante miles (o millones) de ciclos.
Objetivos técnicos
- Estabilidad: registro y repetición en cada carrera.
- Calidad: borde controlado, rebaba mínima y forma consistente.
- Productividad: set-up rápido y cambios eficientes.
- Mantenibilidad: afilado, refacciones y acceso a componentes.
Relación con fabricación
Un diseño sólido se traduce en una fabricación más confiable. Para entender la ruta de manufactura, consulta fabricacion-de-troqueles. Si buscas un panorama general de aplicaciones, revisa troqueles-industriales.
Señales de que falta ingeniería
- Rebaba variable entre lotes.
- Rotura frecuente de punzones.
- Paros por desalineación o atascos.
Componentes clave en el diseño de troqueles

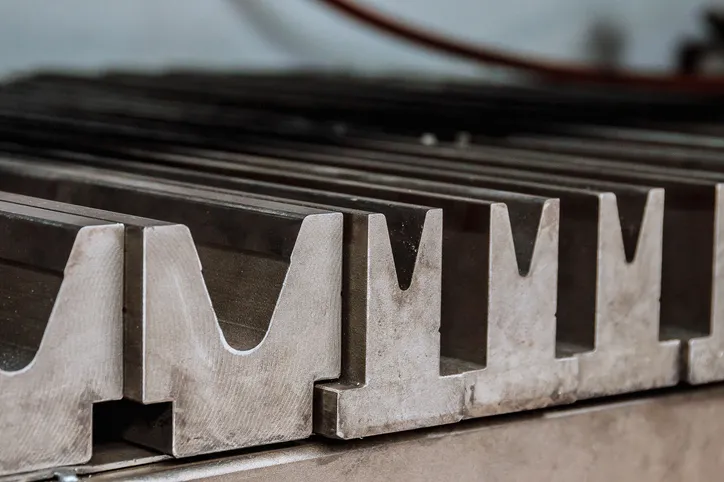

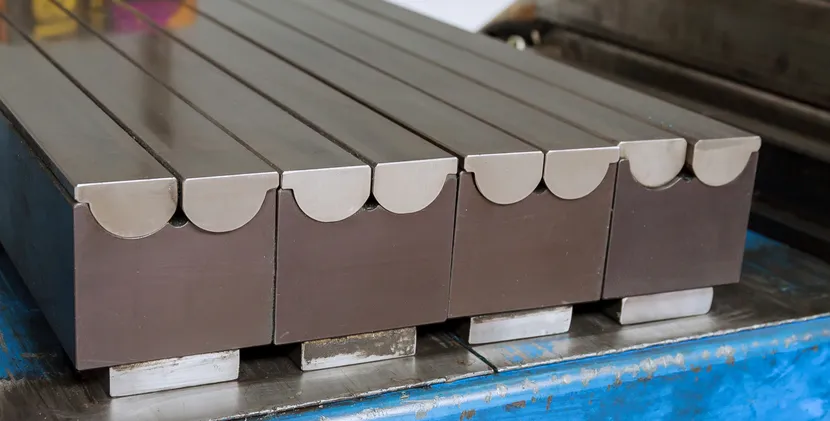

Punzón y matriz
Definen la geometría de corte o conformado. La selección de acero, tratamiento térmico y la holgura adecuada son pilares del diseño de troqueles, especialmente cuando se requiere estabilidad de borde.
Guías, columnas y bujes
Son el “sistema de registro” del troquel. En ingeniería de troqueles, su calidad y tolerancias influyen en la repetibilidad del proceso y en el desgaste general.
Sujeción y expulsión
Materiales, tolerancias y control de calidad
Holguras (clearance) y rebaba
En el diseño de troqueles, el clearance impacta fuerza, rebaba y vida del punzón. Holgura baja aumenta esfuerzo; holgura alta reduce precisión. La ingeniería de troqueles define el equilibrio según material y espesor.
- Material duro/abrasivo: requiere estrategia de desgaste.
- Espesor variable: exige tolerancias de proceso y control de proveedor.
Tratamiento térmico y recubrimientos
El acero herramienta y su tratamiento definen dureza y tenacidad. En aplicaciones de alto volumen, recubrimientos (según caso) pueden mejorar fricción y desgaste, elevando la estabilidad del proceso.
Checklist de validación del troquel
Checklist para cotizar y planear un diseño
Datos que aceleran la ingeniería
- DXF/Plano: geometría, radios, perforaciones y tolerancias.
- Material: aleación, espesor, dureza aproximada y recubrimientos.
- Volumen: piezas por lote, frecuencia y proyección anual.
- Prensa: tonelaje, carrera, mesa y ritmo de producción.
- Calidad: rebaba permitida, acabado y método de inspección.
Del diseño a la fabricación
Alinear el diseño de troqueles con la manufactura reduce retrabajos y tiempos de ajuste. Para ver etapas y buenas prácticas, revisa fabricacion-de-troqueles.
Errores típicos en ingeniería de troqueles
