Doblez de Lámina en Dobladora CNC — Maquila y Producción
CNC Press Brake Tándem/Largo Panel Bender Roladora 3–4 Rodillos Finger Brake
Doblez de lámina con precisión y repetibilidad
Capacidades en múltiples tecnologías de doblez para cubrir desde prototipos hasta producción: prensas dobladoras CNC (air bending/bottoming), sistemas tándem para piezas largas, panel bender para series con bajo marcaje, rolado para radios y cilindros, y finger brake para cajas pequeñas.
Tolerancias típicas
±0.5–1.0 mm*
Longitud útil
Hasta 3.0 m (CNC)
Formato extendido
Hasta 6–8 m (tándem)
*Valores orientativos; confirmar en cotización según material, espesor, V-Die/ponzón y longitud de pliegue.
CNC Press Brake (eléctrica/hidráulica)
- V (air/bottoming), U, Z/offset, hem (doblez doble)
- Cajas/charolas y pestañas con repetibilidad
Tándem / Gran formato
- Paneles largos, largueros, bandejas XL
- Más tonelaje y mejor rectitud en longitudes extendidas
Panel Bender (plegadora automática)
- Pliegues +/− sin re-herramentar, flanges repetitivos
- Bajo marcaje superficial, ideal para series
Roladora 3–4 rodillos
- Cilindrado, arcos y conicidad ligera
- Radios ≥ 5–10× espesor (referencia)
Finger Brake / Box & Pan
- Cajas pequeñas, V simples y Z cortas
- Prototipos y tirajes cortos en calibres delgados

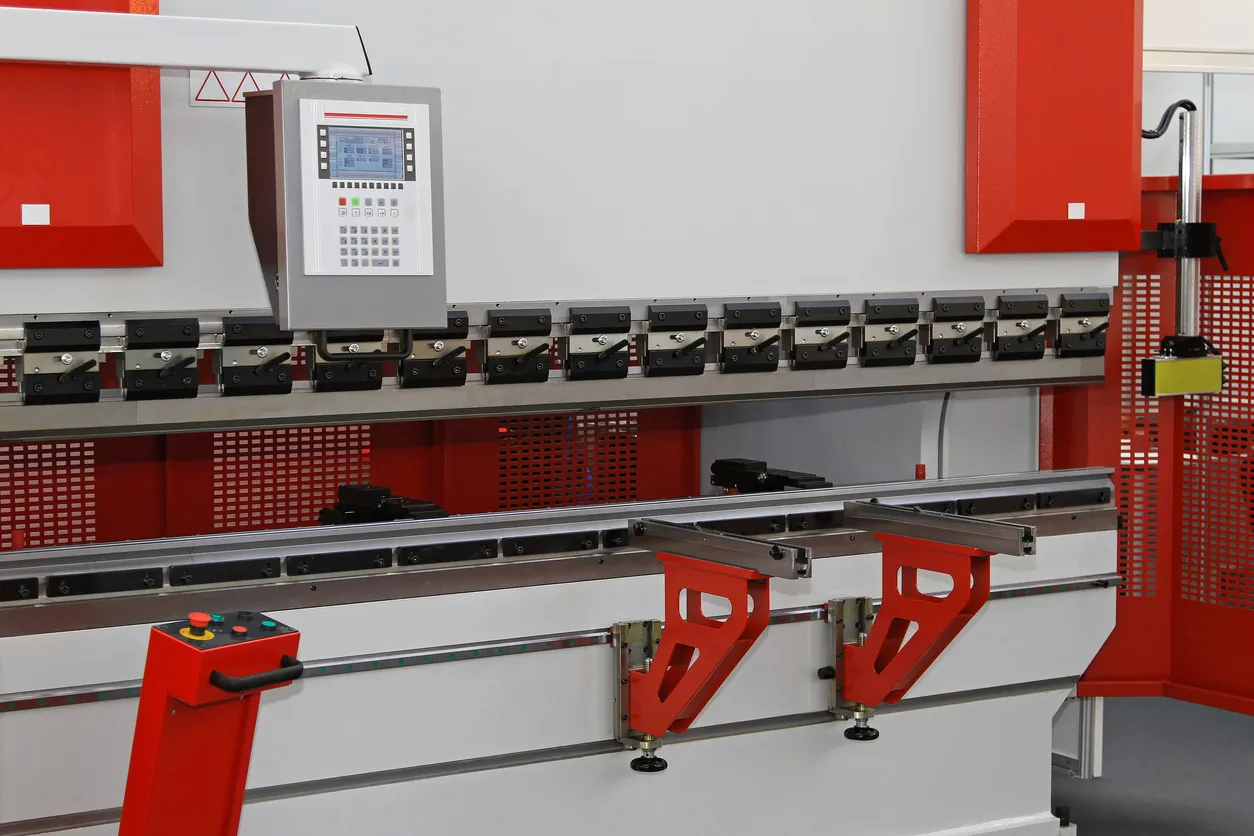

Prensa Dobladora CNC (eléctrica/hidráulica)
Equipo estándar de taller con control numérico y coronación para compensar flexión.
- Tipos de doblez: en V (air bending y bottoming), en U, Z/offset, hem (doblez doble), caja/charola, flange, pestañas.
- Rangos típicos: cal. 26 a 3/16” (según tonelaje y abertura de V-Die). Longitud útil común: 1.2–3.0 m.
- Precisión/ángulo: ±1° habitual; repetibilidad alta con tope posterior CNC.

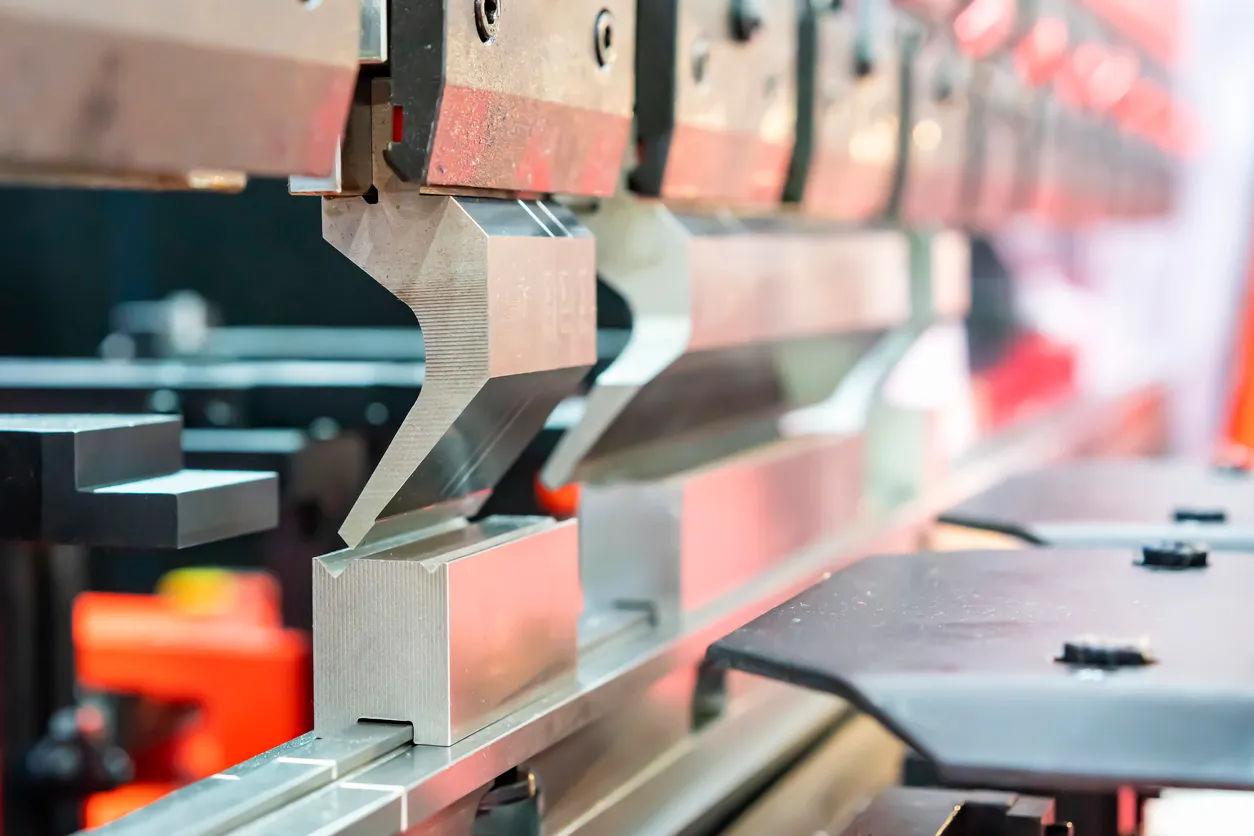

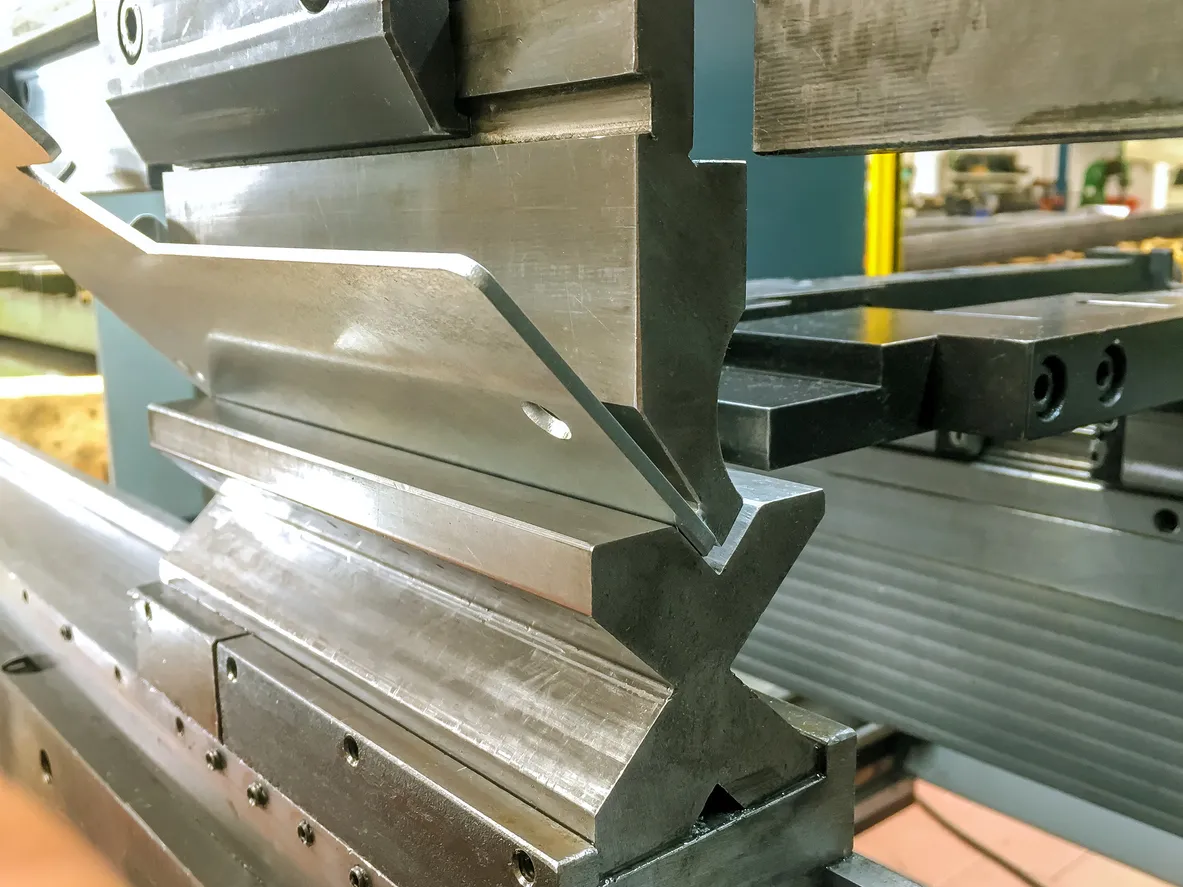

V-Die/Punzón
K-Factor
Coronación
Backgauge CNC
Dobladora CNC Tándem / Gran Formato
Dos o más prensas sincronizadas para piezas largas o placa más gruesa.
- Tipos de doblez: paneles largos, largueros, refuerzos y bandejas XL; V, Z, hem en gran longitud.
- Rangos típicos: hasta 6–8 m de longitud útil; espesores desde 1/8” hasta 3/8” (según tonelaje).
- Aplicaciones: gabinetes industriales, ductería pesada, estructuras y carenados.
Sincronización
Apoyos frontales
Láser de ángulo
Panel Bender (plegadora automática)
Sistema automático que sujeta la lámina y pliega con cuchillas superiores/inferiores.
- Tipos de doblez: pliegues positivos/negativos sin re-herramentar, flanges repetitivos, cajas y marcos con radios pequeños.
- Fortalezas: alta productividad en series, excelente consistencia y menor marcaje superficial.
- Limitaciones: espesores delgados/medios; piezas muy pequeñas o muy gruesas pueden no ser aptas.
Automatización
Pliegue +/−
Bajo marcaje
Roladora / Curvadora de Lámina (3–4 rodillos)
Curvado continuo mediante rodillos para generar radios y cilindros.
- Tipos de doblez: cilindrado, conicidad ligera, arcos largos; precilindrado de bordes.
- Rangos típicos: radios ≥ 5–10× espesor (orientativo). Anchos desde 500 mm a 2–3 m según máquina.
- Acabado: continuo y uniforme; puede requerir recorte de excedentes.
Cilindros
Conos ligeros
Arcos
Dobladora Manual (Finger Brake / Box & Pan)
Equipo de banco con dedos ajustables para pliegues cercanos y cajas pequeñas.
- Tipos de doblez: V simples, Z cortas, orejas/hem en calibres delgados, cajas pequeñas.
- Rangos típicos: ideal para prototipos y tirajes cortos; calibres delgados (hasta ~cal. 20–22).
- Ventajas: rapidez de ajuste para piezas únicas y bajo costo de herramental.
Prototipos
Cajas pequeñas
Ajuste rápido
Curvadora de Perfiles/Costillas (lámina conformada)
Equipos para reshaping de canales, costillas y perfiles formados a partir de lámina.
- Tipos de doblez: alabeos controlados, curvado suave en tramos largos, refuerzos y dientes ligeros.
- Uso típico: acabados y ajustes finos tras corte y plegado principal.
- Limitación: no sustituye a rolado/cilindrado para radios cerrados.
Ajuste fino
Tramos largos
Refuerzos
Guía rápida — ¿Qué máquina para qué doblez?
| Tipo de doblez | Máquina recomendada | Notas |
|---|---|---|
| V (air/bottoming), U, pestañas, Z/offset | Prensa dobladora CNC | La más versátil; requiere V-Dies adecuados y considerar K-Factor. |
| Paneles largos, bandejas XL | Dobladora CNC tándem | Para longitudes >3 m o espesores mayores con buena rectitud. |
| Flanges repetitivos, cajas/marcos en serie | Panel bender | Alta repetibilidad; menor marcaje; ideal en producción. |
| Cilindrado y arcos | Roladora 3–4 rodillos | Radios medios/grandes; posible precilindrado de bordes. |
| Cajas pequeñas, prototipos delgados | Dobladora manual (finger brake) | Ajuste rápido; limitado en espesor y repetibilidad. |
* Capacidades y tolerancias son orientativas; se confirman según material, espesor, herramental y longitud de pliegue.
Proveedores de maquila de corte y doblez
Verifica procesos, tolerancias y tiempos de entrega antes de ordenar.
Capacidades de equipo
- Prensa dobladora CNC (eléctrica/hidráulica): air bending y bottoming; tope posterior CNC; coronación.
- Tándem / gran formato: dos o más prensas sincronizadas para paneles largos.
- Panel bender (plegadora automática): pliegues +/− con bajo marcaje y alta repetibilidad.
- Roladora 3–4 rodillos: cilindrado, arcos y conicidad ligera.
- Dobladora manual (finger brake / box & pan): cajas pequeñas, V simples y Z cortas.
- Tonelaje y longitudes: 80–300 t (típico); longitud útil hasta 3.0 m en CNC y 6–8 m en tándem.
- Herramentales: V-Dies, punzones, dados en U, offset y herramental para hem.
- Control: sensores de ángulo, compensación de deflexión y tablas de K-Factor.
- Repetibilidad: alta en series gracias a CNC y coronación.
- Marcaje: reducción con films protectores y almohadillas en zonas visibles.
Materiales trabajados
Acero al carbón (A36, A1011), galvanizado, inoxidable AISI 304/316 y aluminio serie 5000–6000. Para acabados visibles se emplea película protectora, papel intercalado y dados suavizados.
- CNC / Tándem: calibres 26 a 3/16” (según V-Die y tonelaje).
- Panel bender: delgados/medios; ideal en piezas con múltiples flanges.
- Roladora: radios ≥ 5–10× espesor (referencia) y precilindrado de bordes.
- Finger brake: delgados (≈ cal. 20–22) y tirajes cortos.
Tolerancias y calidad
- Ángulo: ±1° (estándar CNC); verificación por lote y ajuste de springback.
- Dimensiones: ±0.5–1.0 mm según geometría, espesor y longitud de pliegue.
- Rectitud en largo: mejorada con tándem y coronación.
- Rolado: control de radio mediante seteo incremental; ovalización controlada.
* Las tolerancias dependen de material, espesor, abertura de V-Die, longitud y secuencia de doblez.
Ingeniería y preparación
- DFM CNC: radios mínimos recomendados, selección de V-Die y punzones, secuencia de pliegues.
- DFM panel bender: optimización de flanges repetitivos y minimización de re-herramentado.
- DFM rolado: desarrollo plano con compensación de radio y escuadras de cierre.
- Archivos: DXF/DWG para desarrollo, STEP/IGES para validación 3D.
- Documentación: planos con cotas críticas, radios, K-Factor y notas de calidad.
- Marcaje controlado: dados suaves/nylon y films para acabados visibles.
Logística y empaques
- Protección con película, papel intercalado y esquineros; separación por capas para partes dobladas.
- Tarimas tratadas y sujeción por lote; etiquetas con trazabilidad (material, orden, pieza).
- Programación de recolección y entregas por fase/área de montaje.
FAQ
Planos con cotas y radios, material y espesor, cantidad de piezas, tolerancias críticas y, si aplica, radio objetivo en rolado.
Depende del espesor y material; se define con la abertura de V-Die, punzón y K-Factor. Para rolado, el radio suele ser ≥ 5–10× espesor.
CNC: versatilidad general y tolerancias cerradas. Tándem: longitudes extendidas y mayor tonelaje.
Panel bender: series con múltiples flanges y bajo marcaje. Roladora: radios, cilindros y arcos.
Finger brake: prototipos y cajas pequeñas en calibres delgados.
Sí, bajo políticas de recepción, certificados, verificación dimensional y control de desperdicio; se recomienda film protector para acabados visibles.
