Que partes tiene un PLC
Arquitectura de un PLC: bloques funcionales y flujo de información
Un PLC se entiende mejor como un sistema modular con entradas, lógica y salidas, conectado por un bus interno.
- CPU: ejecuta el programa, administra memoria y comunicaciones.
- Memoria: programa, datos, retentivas y buffers de comunicación.
- I/O: módulos de entradas/salidas (discretas, analógicas, especiales).
- Fuente: alimentación y distribución a módulos.
- Backplane / bus: interconexión interna (rack/base).
- Sensor → módulo de entrada → imagen de proceso (PII).
- Programa → lógica/funciones → imagen de salida (PIQ).
- Módulo de salida → actuador (motor, válvula, relevador, VFD).
Esta separación ayuda a diagnosticar: ¿es campo, módulo o lógica?
Enlaces internos sugeridos: PLC, PLC Controller, Aplicaciones de un PLC
Configuración interna del controlador lógico: CPU, memoria y ciclo de scan
La estructura interna define tiempos de respuesta, determinismo y capacidades de diagnóstico.
| Elemento interno | Qué hace | Por qué importa |
|---|---|---|
| CPU / Firmware | Ejecuta instrucciones, maneja tareas, interrupciones y comunicaciones. | Impacta el tiempo de scan y la capacidad para funciones avanzadas. |
| Memoria de programa | Almacena bloques/lógicas (ladder, FBD, ST, etc.). | Limita tamaño del proyecto y modularidad del código. |
| Memoria de datos | Tags, temporizadores, contadores, recetas, estados. | Define retentivas y manejo de histórico/diagnóstico. |
| Ciclo de scan | Lee entradas → ejecuta lógica → actualiza salidas. | Determina latencia de control; se optimiza con tareas/interrupts. |
Consejo: para procesos rápidos, considera tareas cíclicas, entradas rápidas o módulos especializados.

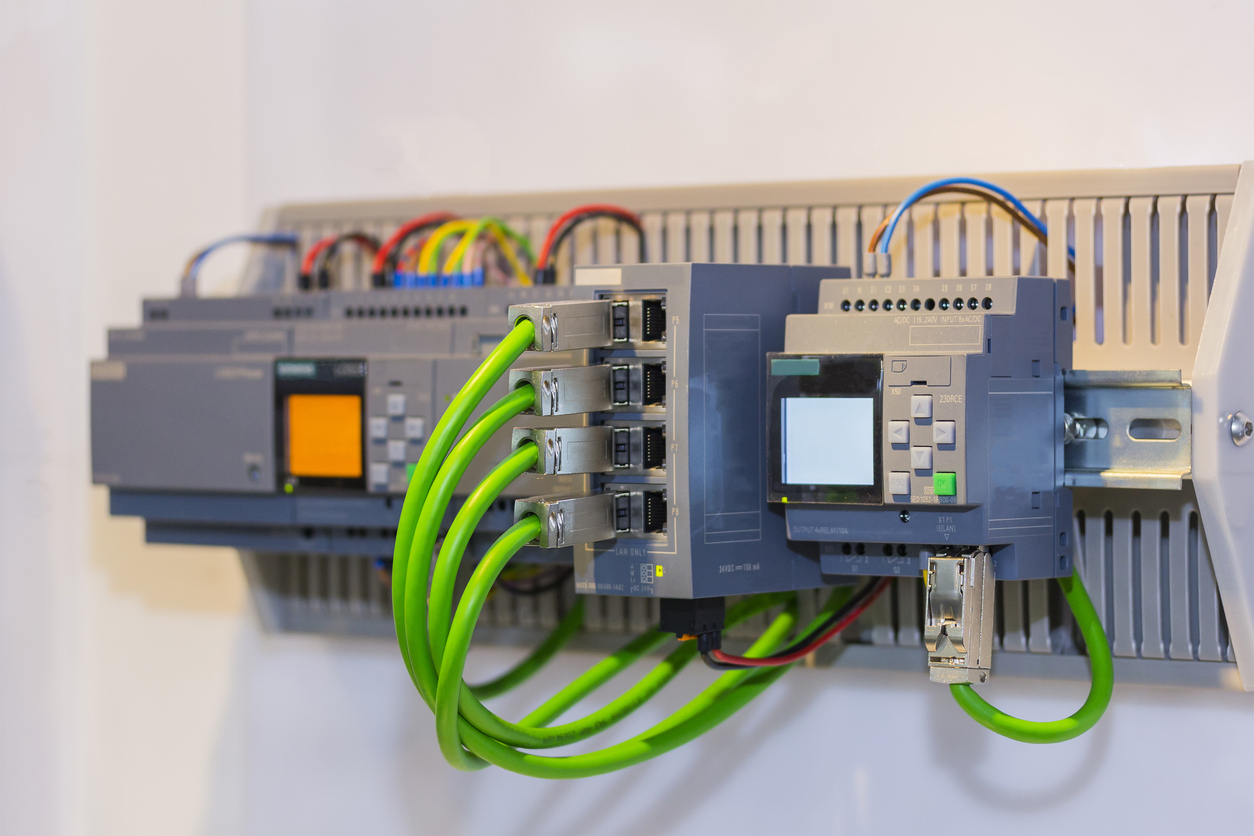

Estructura externa de un PLC: rack/base, módulos, fuente e I/O
La estructura externa define montaje, disipación térmica, mantenimiento y expansión en planta.
- Backplane para comunicación y alimentación.
- Define número de slots y compatibilidad de módulos.
- Facilita reemplazo por módulo (hot-swap si aplica).
- Entradas/salidas discretas y analógicas.
- Comunicaciones: Ethernet/IP, Profinet, Modbus, etc.
- Especiales: motion, seguridad, HSC, RTD/TC.
- Dimensiona corriente total del sistema.
- Protege por rama/canal; considera picos inductivos.
- Cuida ventilación y temperatura del gabinete.
Enlaces internos sugeridos para estructura/partes: Aplicaciones de un PLC y Sistema PLC.
Diagnóstico, comunicaciones y expansión: hacer escalable la arquitectura de un PLC
Una buena arquitectura contempla redes, segmentación, mantenimiento y crecimiento de I/O.
- Indicadores por módulo (fault/status) y alarmas por sistema.
- Registro de fallas, timestamps y trazabilidad.
- Diseño con etiquetas claras y documentación de slots.
- I/O remota para reducir cableado de campo.
- Segmentación de red: control vs supervisión (SCADA/MES).
- Considera redundancia cuando la disponibilidad es crítica.
Para una vista completa, revisa Sistema PLC y Aplicaciones de un PLC.
Proveedores y soluciones relacionadas en MarketB2B.mx
Empresas que ofrecen productos y servicios vinculados directa o indirectamente con el tema tratado en este artículo.
| Proveedor | Productos o servicios que ofrece |
|---|---|
| PCC | Gabinetes, climas de tablero, PLC, HMI, ventiladores con filtro, detergentes dieléctricos, accesorios y más. |
| ELECTRICA DAMAXA | Especialistas en la venta de material eléctrico industrial para zonas de riesgo: áreas con gases, vapores, polvos combustibles y otras sustancias peligrosas. |
Preguntas frecuentes sobre la estructura de un PLC
Respuestas rápidas sobre arquitectura, módulos, CPU y expansión.
¿Cuáles son las partes de un PLC?
Normalmente incluye CPU, memoria, fuente de alimentación, módulos de entradas/salidas, base/rack (backplane) y, según modelo, módulos de comunicación o funciones especiales.
¿Qué diferencia hay entre estructura interna y externa?
La interna se refiere a CPU, memoria, firmware, tareas y ciclo de scan. La externa incluye el montaje físico: rack/base, módulos, cableado, ventilación y protecciones.
¿Por qué importa el ciclo de scan en la arquitectura de un PLC?
Porque define la latencia entre leer entradas y actualizar salidas. En aplicaciones rápidas se usan tareas, interrupciones o módulos especiales para mantener determinismo.
¿Dónde ampliar información de componentes y elementos?
Consulta Aplicaciones PLC, PLC y Sistema PLC.
