Entradas y salidas de un PLC: tipos de I/O, selección, cableado y buenas prácticas
Entradas y salidas de un PLC: cómo elegir I/O correctas para que tu automatización funcione sin fallas
Entender las entradas y salidas de un PLC es clave para diseñar tableros confiables: desde las entradas de un PLC (sensores, botones, señales analógicas) hasta salidas (relevadores, transistores, variadores, válvulas). Aquí verás criterios prácticos de selección, protección y puesta en marcha para proyectos industriales.
Menos errores en campo
Evita falsas lecturas, ruido eléctrico y daños por cableado incorrecto.
Compatibilidad eléctrica
Voltajes, corrientes, tipo de sensor y topologías NPN/PNP o 2/3 hilos.
Escalabilidad
Planifica expansión: módulos remotos, IO-Link, diagnósticos y mantenimiento.
Incluimos enlaces internos sugeridos para ampliar conceptos de PLC y familias.

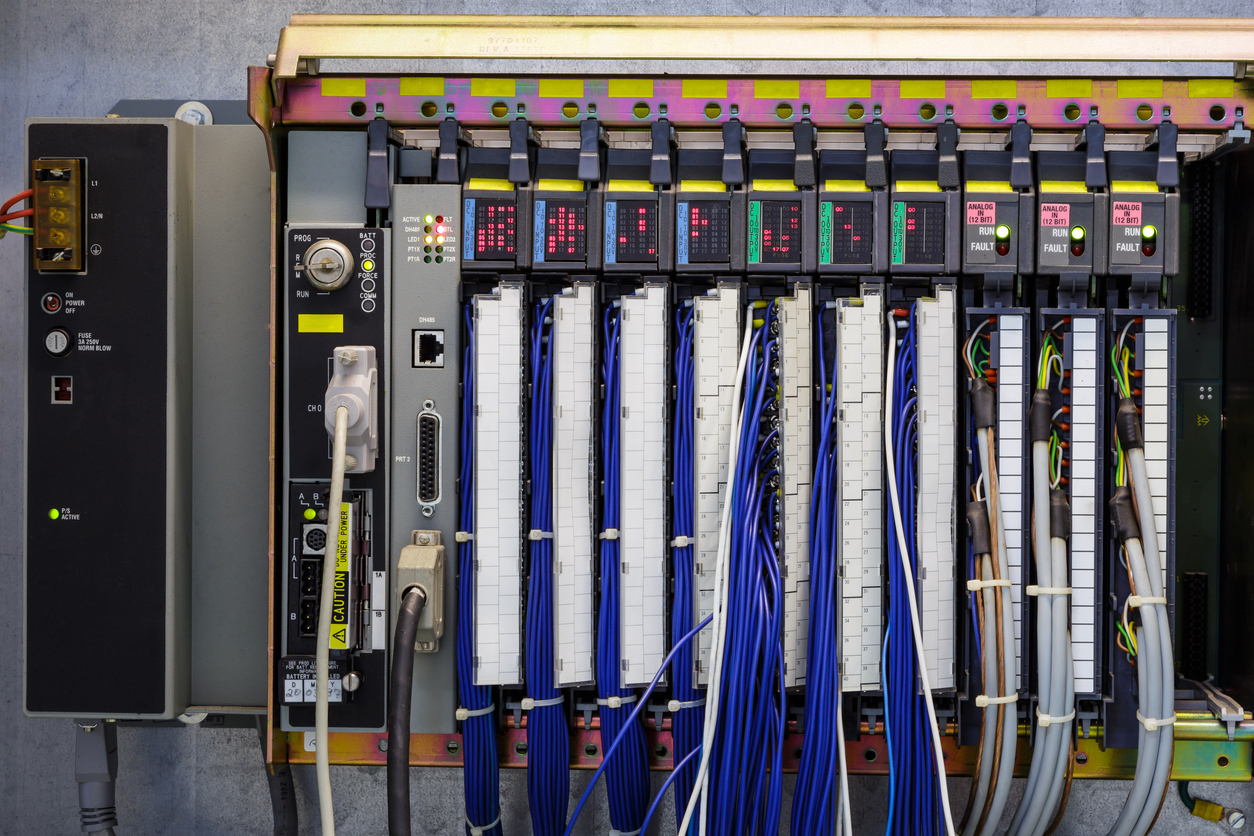

¿Qué son entradas y salidas de un PLC (I/O) y por qué definen tu arquitectura?
Las I/O convierten señales del mundo físico en datos (entradas) y acciones (salidas) en tu proceso.
- Discretas: 0/1 (botón, final de carrera, sensor fotoeléctrico).
- Analógicas: variable continua (4–20 mA, 0–10 V, termopar/RTD vía módulo).
- Especiales: contadores rápidos, encoder, pulsos, comunicación (según PLC).
Clave: tipo de señal, referencia (común), filtrado y nivel de inmunidad al ruido.
- Relevador: conmutación flexible (AC/DC), menor velocidad.
- Transistor: alta velocidad (DC), ideal para pulsos/solenoides pequeños.
- Triac: cargas AC, útil en ciertas aplicaciones con cautelas de fugas/corrientes.
Clave: corriente de carga, tipo de carga (inductiva/resistiva) y protección.
Enlaces internos sugeridos: definicion de plc y diferentes plc.
Entradas de un PLC: discretas, analógicas y criterios de selección
Elegir bien las entradas de un PLC reduce fallas por ruido, rebotes y mala referencia de 0V/COM.
| Tipo de entrada | Señal típica | Qué revisar |
|---|---|---|
| Discreta 24 VDC | Sensor PNP/NPN, botón, proximidad. | Tipo de sensor, COM, consumo, filtrado, cable apantallado si hay ruido. |
| Analógica 4–20 mA | Transmisor de presión/flujo/temperatura. | 2 hilos/3 hilos, resistencia de carga, puesta a tierra, aislamiento. |
| Analógica 0–10 V | Potenciómetro, sensor de desplazamiento. | Caída de tensión, ruido, longitud de cable, referencia común. |
| Especial (HSC/encoder) | Pulsos rápidos, cuadratura. | Frecuencia máxima, tipo de entrada, cableado y protección. |
Consejo práctico: separa cables de señal y potencia; cruza a 90° si se intersectan; usa tierras correctas.
Salidas de un PLC: relevador vs transistor vs triac (y cómo elegir)
La selección depende de la carga, velocidad, tipo de corriente y estrategia de protección.
- Sirve para AC/DC (según especificación).
- Robusto pero más lento; vida mecánica.
- Ideal para señales de mando a contactores (con supresión).
- Alta velocidad: pulsos, conteo, actuadores DC.
- Requiere protección para bobinas (diodo/TVS).
- Cuida corriente total por grupo y por canal.
- Conmutación de cargas AC; cuidado con fugas.
- Revisa tipo de carga y disipación térmica.
- Puede requerir snubber/RC según aplicación.
En salidas a cargas inductivas (solenoides, relés, contactores), usa supresión para proteger el canal y reducir ruido.

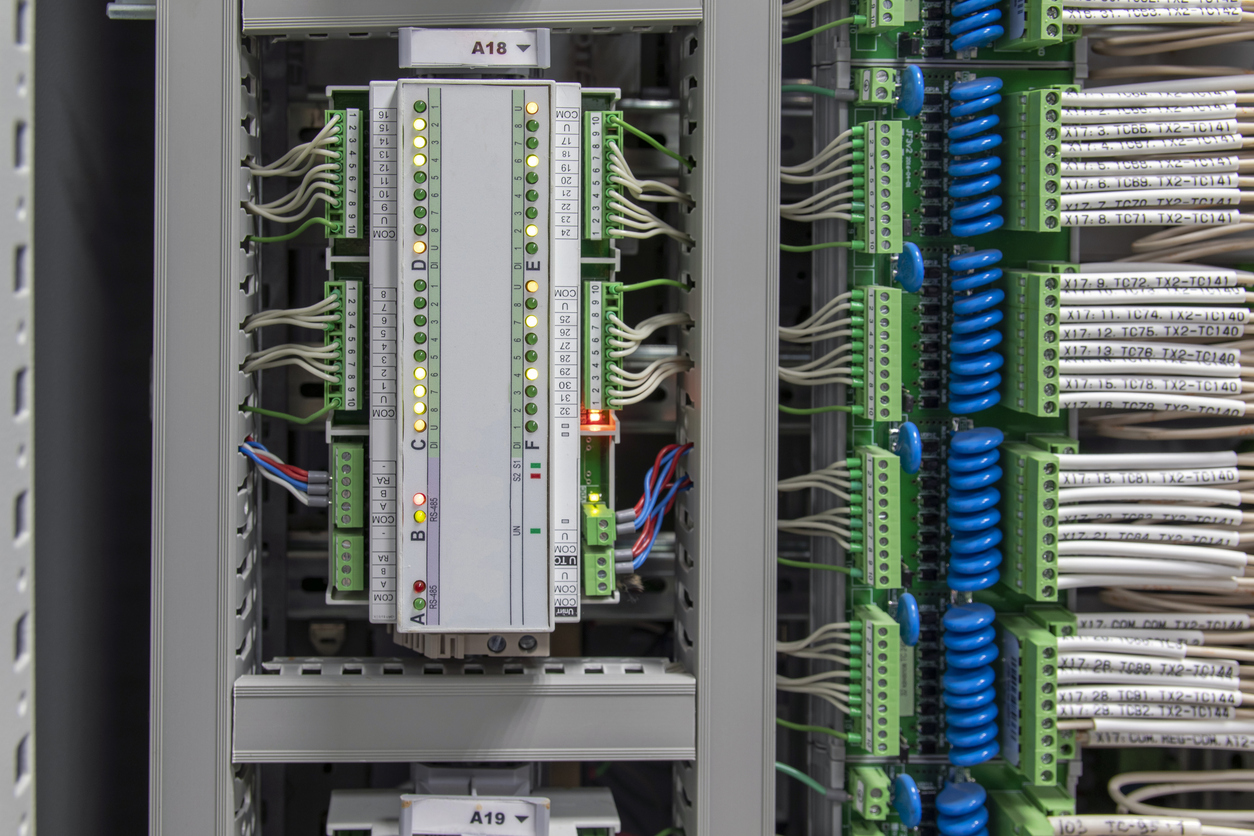

Cableado, protección y pruebas: hacer confiables las entradas y salidas de un PLC
La mayoría de fallas de I/O provienen de cableado, tierras, supresión y dimensionamiento de fuentes.
- Fuente 24 VDC dimensionada (picos, arranques de actuadores).
- Protecciones por canal/grupo (fusibles, breakers, PTC según diseño).
- Separación física: potencia vs señal; rutas y canaletas.
- Apantallado y aterrizaje correcto (un solo punto cuando aplique).
- Prueba de continuidad y polaridad antes de energizar.
- Simulación de señales (forzado controlado, banco de pruebas).
- Verifica mapeo de direcciones I/O y etiquetas (tagging).
- Documenta planos, lista de I/O y criterios de diagnóstico.
Para ampliar fundamentos, revisa definicion de plc.
Proveedores y soluciones relacionadas en MarketB2B.mx
Empresas que ofrecen productos y servicios vinculados directa o indirectamente con el tema tratado en este artículo.
| Proveedor | Productos o servicios que ofrece |
|---|---|
| PCC | Gabinetes, climas de tablero, PLC, HMI, ventiladores con filtro, detergentes dieléctricos, accesorios y más. |
| ELECTRICA DAMAXA | Especialistas en la venta de material eléctrico industrial para zonas de riesgo: áreas con gases, vapores, polvos combustibles y otras sustancias peligrosas. |
Preguntas frecuentes sobre entradas y salidas de un PLC
Respuestas rápidas para diseño, cableado y selección de I/O.
¿Cuál es la diferencia entre entradas discretas y analógicas?
Discretas son señales 0/1 (ON/OFF). Analógicas representan una magnitud continua (por ejemplo 4–20 mA o 0–10 V) y requieren escala, filtrado y buenas prácticas de cableado.
¿Qué salida conviene para activar un contactor?
Suele usarse salida a relevador o transistor hacia un relevador intermedio/contactor según diseño. Lo importante es respetar corriente, usar supresión de bobina y separar potencia/señal para evitar ruido.
¿Por qué tengo falsas lecturas en entradas de un PLC?
Las causas típicas son ruido electromagnético, tierras incorrectas, cable sin apantallar, rebote mecánico de contactos o alimentación 24 VDC con caída. Solución: filtrado, supresión, layout correcto y pruebas por etapas.
¿Dónde puedo leer más sobre PLC?
Revisa definicion de plc y diferentes plc (enlaces internos sugeridos).
