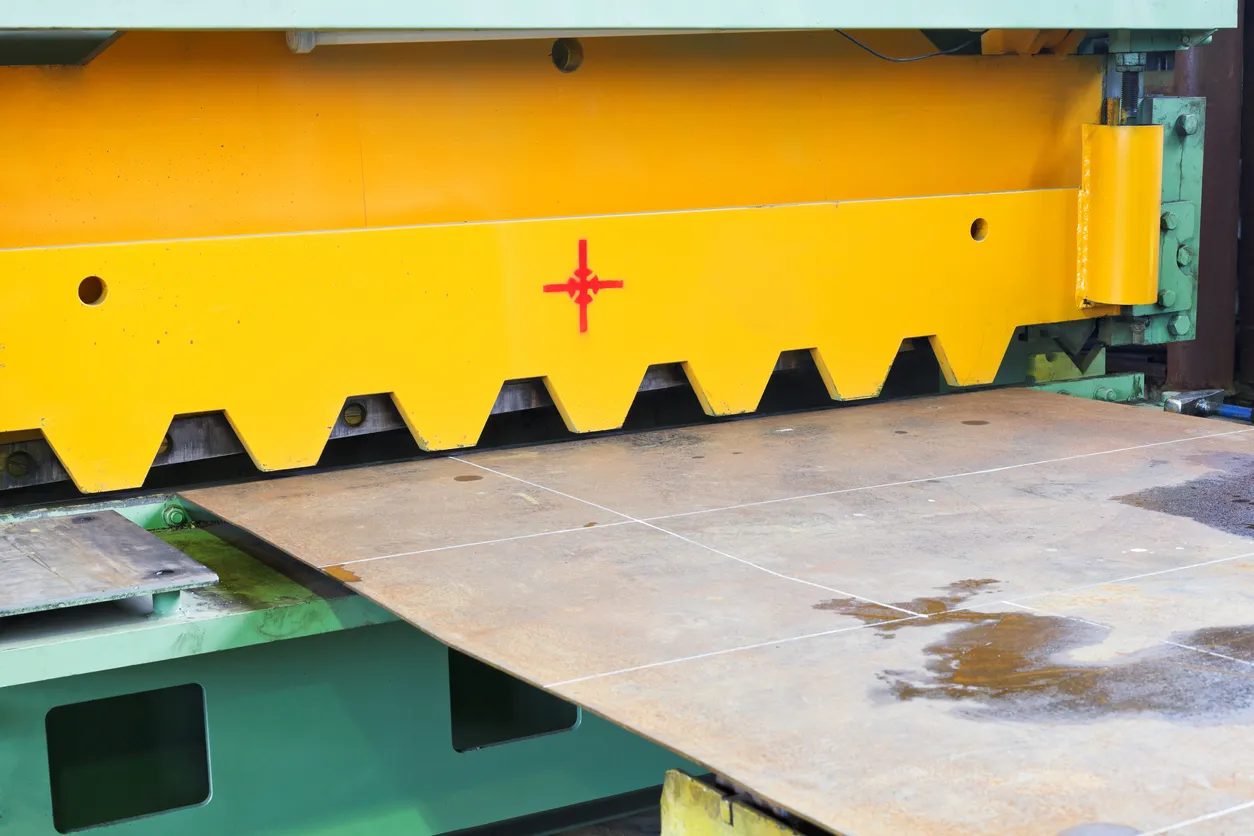

Hoja de máquina cortadora de chapas metálicas
Hoja de máquina cortadora de chapas metálicas
Actualizado el 17 de Octubre de 2025

Corte y Doblez de Lámina: Procesos, Tolerancias y Acabados para Manufactura

procesos de corte y doblez tolerancias de corte tolerancias de doblez acabados metálicos

Guía práctica para definir procesos y tolerancias

Optimiza calidad y costo en manufactura de lámina especificando con claridad método de corte, parámetros de doblez y acabados. Incluye rangos de tolerancia típicos, radios mínimos y consideraciones de planitud.

Orientada a ingenieros de manufactura, compradores técnicos y estimadores.

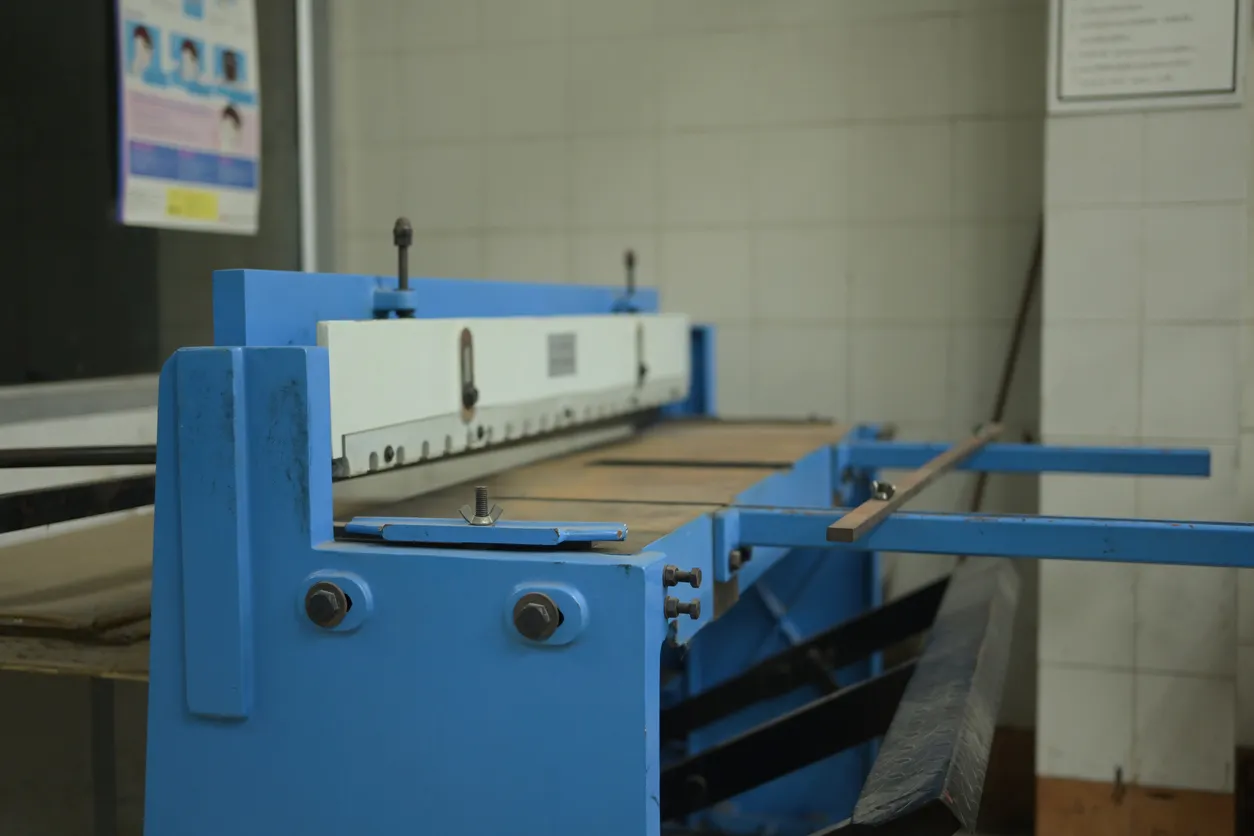

Una robusta cizalla de pie azul en un taller de impresión, diseñada para cortar con precisión papel y placas de metal.
Una robusta cizalla de pie azul en un taller de impresión, diseñada para cortar con precisión papel y placas de metal.

Proveedores de maquila de corte y doblez

Verifica procesos, tolerancias y tiempos de entrega antes de ordenar.

Procesos de corte: capacidades y calidad de borde

Proceso Ventajas Limitaciones Tolerancia típica Observaciones
Láser fibra/CO₂ Alta precisión, orificios pequeños (Ø ≥ 1×t), repetibilidad, mínima deformación En espesores >16–20 mm disminuye velocidad; reflectivos requieren parámetros finos ±0.10–0.20 mm en calibres delgados; ±0.30–0.40 mm en placas Planitud clave; HAZ mínima. Lead-in/lead-out y microjuntas mejoran calidad de borde
Guillotina Muy productivo en cortes rectos y formatos; bajo costo por corte; sin HAZ Solo líneas rectas; posibilidad de rebaba si filo desajustado o holgura incorrecta ±0.30–0.50 mm según calibre y largo Controlar escuadra, presión de pisadores y holgura cuchilla. Ideal para tiras
Plasma Versátil en espesores medios/altos; alta tasa de remoción; cortes biselados posibles Borde más rugoso vs láser; HAZ mayor; precisión menor en agujeros pequeños ±0.40–0.80 mm Considerar limpieza de escoria; gas y consumibles impactan acabado
Waterjet Sin zona afectada por calor, excelente para materiales sensibles (aluminio, compuestos) Velocidad menor; costo operativo mayor; requiere manejo de abrasivo ±0.10–0.30 mm Ángulos de conicidad se corrigen con cabezal dinámico; excelente borde
Punzonado CNC Muy rápido para múltiples perforaciones, embutidos ligeros y rejillas Bordes con marcas de mordida en contornos; radios/valores limitados por herramienta ±0.20–0.40 mm Combina con láser (combi) para contornos finos y productividad

Recomendaciones de diseño para corte

  • Distancia mínima entre orificio y borde: ≥ 1.5×t (láser) / ≥ 2×t (plasma)
  • Ancho mínimo de alma/puente: ≥ 1.0–1.2×t para rigidez
  • Evita ranuras de < 1.0×t; redondea esquinas interiores (R ≥ 0.5×t)

Calidad de borde

  • Clasifica el borde (A=visible, B=funcional, C=oculto) para decidir desbarbado
  • Define rugosidad objetivo cuando aplique (p.ej., Ra ≤ 3.2 µm)
  • Prever biselados/chanflanes si se requiere ensamble posterior

Nota: las tolerancias dependen de calibre, planitud, fijación, consumibles y parámetros. Validar con muestra.

Doblez: V-Die, radio interior y compensación

  • Selección de V-Die: aproximación práctica: V ≈ 6–12× t según material y acabado.
  • Radio interior mínimo: HRPO ≈ 1×t; galvanizado/pintro ≈ 1.5–2×t para evitar microfisuras.
  • Springback: compensar ángulos 1–3° según material; ajustar coronación en piezas largas.
  • Marcas de mordaza: proteger caras visibles con película/pads; considerar desbarbado o granallado.

Tolerancias típicas de doblez

  • Ángulo: ±1–2° (piezas cortas) / ±2–3° (piezas largas)
  • Cota a arista de doblez (BA/BD): ±0.25–0.50 mm
  • Arqueo (“banana”): limitar con back-gauges, secuencias simétricas y coronación
  • Repetibilidad: define topes, presión y secuencia en la hoja de proceso

Buenas prácticas

  • Orientar fibras de laminación para minimizar grietas en radios pequeños
  • Definir K-factor y deducción de doblez en planos críticos
  • Agregar ranuras de alivio en pestañas cortas y zonas de concentración de esfuerzo
  • Evitar colisiones de herramientas en dobleces en Z (separación ≥ 2×t)

Ejemplos rápidos

Canal U en acero 1.5 mm: R=1.5 mm, V=12 mm, 90° con sobre-doblado 2°
Doblado Z en aluminio 2.0 mm: distancia entre líneas ≥ 2×t; pads para evitar marcas

Tolerancias de fabricación: lineales, angulares y planitud

Característica Rango orientativo Cómo controlarlo
Corte lineal±0.10–0.80 mm (según proceso)Topes duros/fijación; planitud de lámina; parámetros estables
Diámetro de orificio±0.10–0.30 mm (láser/waterjet)Microjuntas; lead-in/lead-out; compensaciones por diámetro
Ángulo de doblez±1–3°Corrección por resorte, coronación, control de V y presión
Planitud≤1 mm por 500 mmSeleccionar HRPO; enderezado/rodillos; secuencias simétricas
Perpendicularidad0.2–0.5 mm/300 mmEscuadras de referencia; verificación con CMM o galgas

GD&T esencial: usa referencias de datums claras; aplica paralelismo/ perpendicularidad/ posición sólo cuando impacte el ensamble.

Tolerancias innecesariamente cerradas elevan costo por mayor preparación, menor velocidad o retrabajos.

Acabados metálicos: selección y compatibilidad

  • Galvanizado (G60/G90): gran protección; aumentar radio de doblez y preparar antes de pintar.
  • Pintro (poliéster/PE): color + protección; cuida el sentido del doblez para evitar cuarteo.
  • Fosfatizado / conversión: excelente anclaje para pintura; mejora resistencia a corrosión.
  • Granallado y desbarbado: uniformiza superficie y elimina aristas; afecta pequeñas cotas.
  • Pintura en polvo: espesor 60–90 µm; reservar holguras en encastres y roscas.

Compatibilidad con procesos

  • Láser sobre pintro/galva: posible, pero ajustar parámetros y limpiar zona de corte
  • Waterjet: ideal cuando no se desea HAZ ni decoloración
  • Plasma: usar consumibles adecuados para recubrimientos

Impacto en tolerancias

  • Añade espesor de recubrimiento a cotas críticas (p.ej., ranuras para ensamble)
  • Define rugosidad objetivo previa a pintura para asegurar adhesión
  • Protege zonas roscadas/roscas insertadas antes del acabado

Define la capa final en plano para evitar interferencias y asegurar consistencia visual.

FAQ

El láser ofrece la menor variación en lámina delgada, seguido de waterjet. Plasma y guillotina dependen más de ajuste, espesor y consumibles.

Como guía, usa ~1×t en HRPO y ~1.5–2×t en galvanizado/pintro. Para estética visible o recubrimientos gruesos, incrementa el radio y valida con muestra.

Sí. Tolerancias cerradas implican más preparación, menor velocidad y posibles retrabajos. Tolera solo lo necesario para el ensamble.

Sí. Por ejemplo, punzonado para patrones de orificios y láser para contornos finos; corte en guillotina para formatos y láser para detalles.

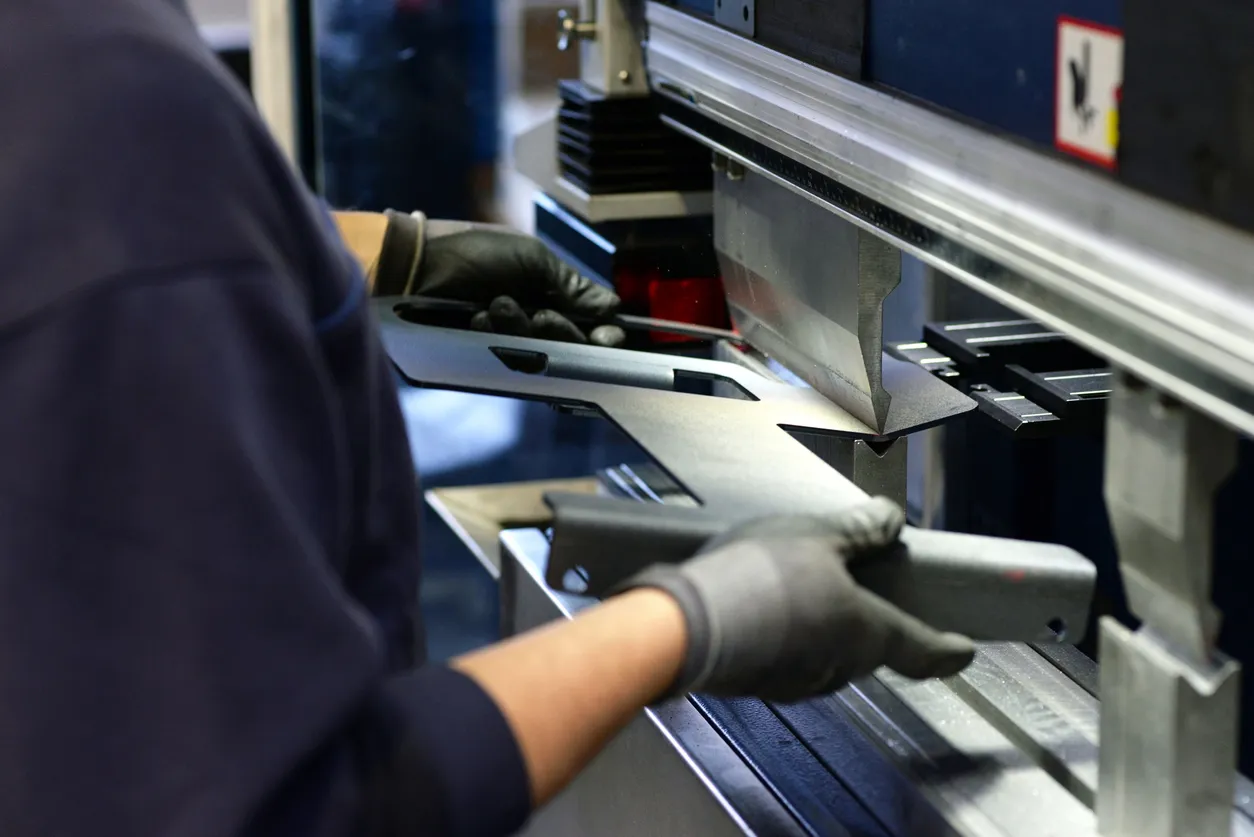

Operador utilizando dobladora hidraulica
