Diseño de Skid de Ósmosis Inversa

Qué es un skid de osmosis inversa y qué función cumple en una planta industrial

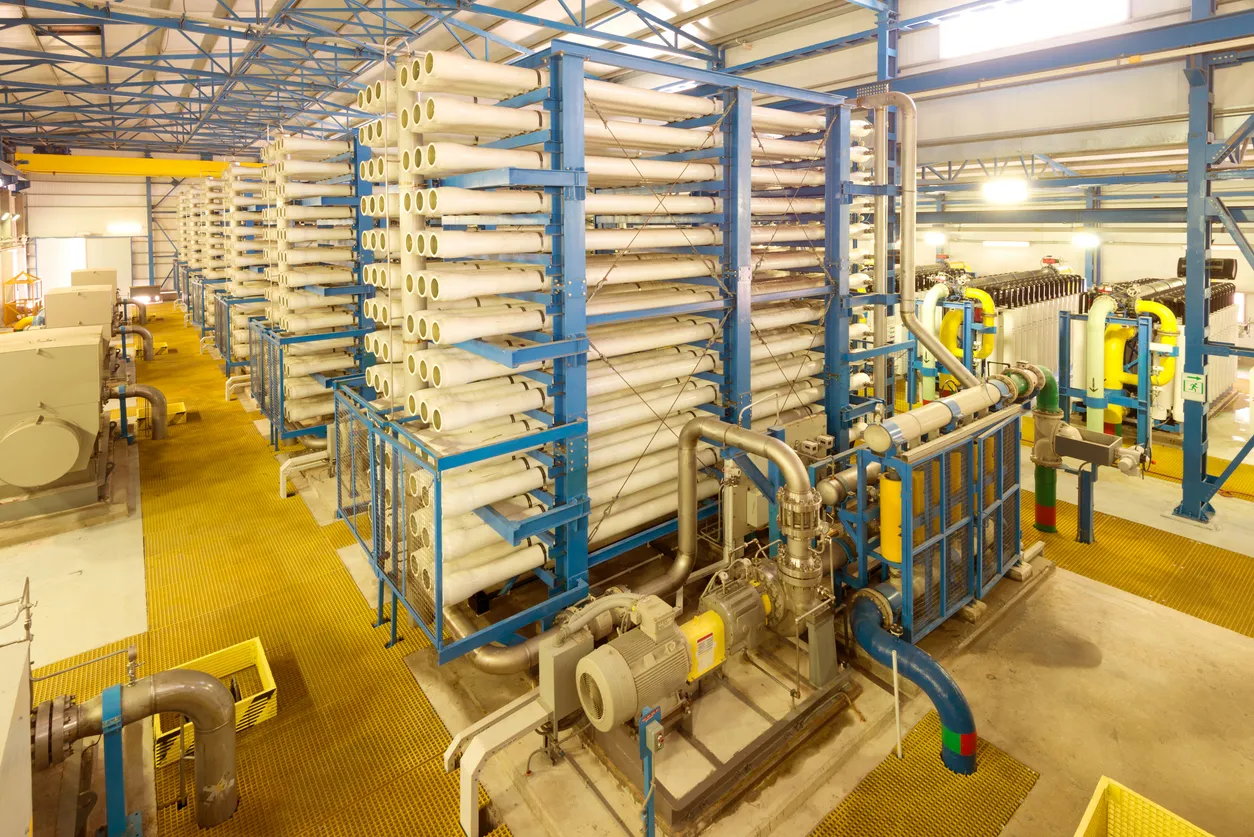

Un skid de osmosis inversa es una estructura modular que integra el tren RO y sus componentes de proceso en una base común. Su función es facilitar instalación, operación, mantenimiento y transporte del sistema. En lugar de montar cada componente de forma separada en campo, el skid permite preensamblar tuberías, portamembranas, bomba, instrumentación y tablero bajo una configuración controlada, reduciendo incertidumbre durante la puesta en marcha.

El skid RO puede diseñarse para agua salobre, agua de pozo, reúso, pretratamiento para calderas, procesos industriales, alimentos, bebidas, servicios, tratamiento terciario o aplicaciones donde se requiere agua con menor conductividad. El alcance puede variar desde un skid compacto con una sola etapa hasta sistemas multietapa con recirculación, limpieza CIP, medición avanzada, control automático y comunicación con sistemas de supervisión.

Objetivos de un buen diseño skid RO

• Reducir tiempo de montaje e instalación en sitio.
• Ordenar los componentes para operación, limpieza y mantenimiento seguro.
• Controlar vibraciones, esfuerzos mecánicos y accesos a conexiones críticas.
• Facilitar cambio de membranas, revisión de instrumentos y servicio de bomba.
• Disminuir riesgo de fugas mediante ensamble y pruebas previas.
• Integrar medición de caudal, presión, conductividad, temperatura y alarmas.
• Conectar correctamente con pretratamiento, tanque de alimentación, CIP y drenajes.
• Alinear el diseño con criterios de diseño de ósmosis inversa.

La ventaja real del skid no está solo en compactar equipos, sino en convertir una solución de membranas en un módulo operable, medible, accesible y preparado para trabajar con estabilidad en campo.

Elementos principales que debe incluir un skid RO industrial

El diseño skid RO debe iniciar con el proceso: caudal de permeado, recuperación, presión, calidad de alimentación, calidad requerida del agua tratada y número de etapas. Con base en esos datos se seleccionan membranas, portamembranas, bomba, tuberías, válvulas, instrumentación y tablero. Cada componente debe especificarse por compatibilidad hidráulica, química, mecánica y de mantenimiento.

En skids industriales, la bomba de alta presión es uno de los elementos más críticos. Debe entregar caudal y presión suficientes para superar presión osmótica, pérdidas hidráulicas y condiciones de operación. Los portamembranas deben soportar presión de diseño y permitir acceso para cambio de elementos. La tubería debe resistir presión, corrosión, químicos de limpieza y condiciones ambientales. La instrumentación debe permitir que el operador entienda qué ocurre en el sistema sin depender de suposiciones.

Componentes habituales

• Estructura o bastidor metálico con recubrimiento anticorrosivo o acero inoxidable según ambiente.
• Bomba de alta presión, motor, acoplamiento, base, guardas y, cuando aplica, variador de frecuencia.
• Portamembranas, membranas, interconectores, adaptadores y sellos.
• Tuberías de alimentación, permeado, rechazo, recirculación, drenaje, muestreo y CIP.
• Válvulas de aislamiento, control, rechazo, limpieza, drenaje, check y alivio.
• Caudalímetros de alimentación, permeado y rechazo.
• Manómetros, transmisores de presión, presostatos y medición de presión diferencial.
• Conductivímetros en alimentación y permeado, temperatura, sensores de nivel y alarmas.
• Tablero eléctrico, arrancadores, PLC, HMI, protecciones, paro de emergencia e interlocks.
• Puntos de muestreo, conexiones sanitarias o industriales, soportes, charola y etiquetado.

Configuración hidráulica, mecánica y eléctrica del diseño skid RO

La configuración del skid RO debe asegurar flujo estable, presión controlada y accesibilidad. El arreglo de membranas puede ser de una o varias etapas, dependiendo de recuperación, calidad de agua y caudal requerido. La ubicación de la bomba debe minimizar restricciones de succión. Las tuberías deben dimensionarse para reducir pérdidas, evitar vibración excesiva y permitir drenaje. La orientación de portamembranas debe facilitar extracción de elementos y acceso a conexiones.

La configuración eléctrica también es parte del diseño. El tablero debe proteger bomba y sensores, permitir arranque seguro, integrar alarmas de baja presión, alta presión, bajo nivel, alta conductividad, paro de emergencia y condiciones de falla. En proyectos industriales, también puede requerirse comunicación con BMS, SCADA, telemetría o sistemas de supervisión. El alcance debe definirse desde el proyecto de ósmosis inversa para evitar modificaciones costosas en campo.

Decisiones críticas de configuración

• Definir número de etapas y cantidad de membranas por portamembrana.
• Seleccionar orientación horizontal o vertical según espacio y mantenimiento.
• Ubicar válvulas de rechazo y recirculación para ajuste seguro de recuperación.
• Incluir líneas de enjuague, drenaje y limpieza CIP cuando sean necesarias.
• Diseñar soportes para evitar esfuerzos sobre conexiones de portamembranas y bomba.
• Dimensionar tuberías para controlar velocidad, pérdida de carga y ruido.
• Prever charola, drenajes o contención para fugas y servicios de mantenimiento.
• Ubicar instrumentos donde sean visibles, accesibles y útiles para diagnóstico.

La configuración debe revisarse en planos, isométricos, lista de instrumentos y memoria de diseño antes de fabricar. Corregir accesos o tuberías después de construido el skid suele ser más costoso que definirlo correctamente desde ingeniería.

Buenas prácticas para fabricar y validar un skid de osmosis inversa

La fabricación del skid debe seguir criterios de calidad mecánica, hidráulica y eléctrica. La estructura debe soportar peso de componentes llenos de agua, vibraciones, maniobras de transporte y condiciones ambientales. Las soldaduras, recubrimientos, soportes y anclajes deben revisarse. Las tuberías deben probarse para detectar fugas y confirmar presión. El tablero debe verificarse con pruebas de señales, protección de motor, secuencia de arranque y alarmas.

Antes de enviar el skid a sitio, es recomendable realizar pruebas en taller cuando el alcance lo permita. Estas pruebas pueden incluir inspección visual, prueba hidrostática, verificación de cableado, continuidad, señales de instrumentos, sentido de giro de bomba, prueba de interlocks, simulación de alarmas y revisión de documentación. Un skid que llega validado reduce incertidumbre en instalación y acelera la puesta en marcha.

Checklist técnico de validación

• Revisar dimensiones, peso, puntos de izaje y accesos para transporte.
• Confirmar materiales de tubería, conexiones, válvulas y portamembranas.
• Verificar alineación de bomba, soporte de tuberías y ausencia de esfuerzos mecánicos.
• Comprobar que los instrumentos estén identificados, accesibles y calibrables.
• Probar señales de presión, caudal, conductividad, nivel y temperatura.
• Validar alarmas de alta presión, baja presión, bajo nivel, alta conductividad y paro de emergencia.
• Confirmar rutas de drenaje, CIP, muestreo, permeado, rechazo y alimentación.
• Entregar manual, planos, lista de materiales, diagrama eléctrico y criterios de operación.

Criterios para evaluar propuestas de diseño skid RO

Al comparar propuestas de skid de osmosis inversa, el comprador debe revisar más que el caudal nominal y el precio. Debe confirmar alcance de ingeniería, calidad de componentes, materiales, instrumentación, automatización, accesibilidad, pruebas, documentación y soporte. Dos skids pueden producir el mismo caudal, pero diferir mucho en confiabilidad, facilidad de mantenimiento, seguridad y costo operativo.

Checklist para cotizar correctamente

• Solicitar memoria de diseño con caudales, recuperación, presión, rechazo de sales y calidad esperada.
• Confirmar materiales de estructura, tubería, válvulas, portamembranas y conexiones.
• Revisar marca, capacidad y especificación de bomba, membranas e instrumentos.
• Validar tablero, PLC, HMI, protecciones, alarmas y señales disponibles.
• Verificar espacios de mantenimiento, extracción de membranas y acceso a bomba.
• Solicitar planos generales, P&ID, diagrama eléctrico, lista de materiales y manual operativo.
• Confirmar pruebas en taller, criterios de aceptación y soporte durante arranque.

La propuesta ideal explica cómo se integra el skid al proceso: alimentación, pretratamiento, tanque, drenaje, CIP, permeado, rechazo, energía eléctrica y automatización. También debe indicar qué no incluye para evitar vacíos de alcance. Esta claridad permite comprar una solución funcional y no solo una estructura con componentes montados.
