Sección 2 · Criterios de diseño

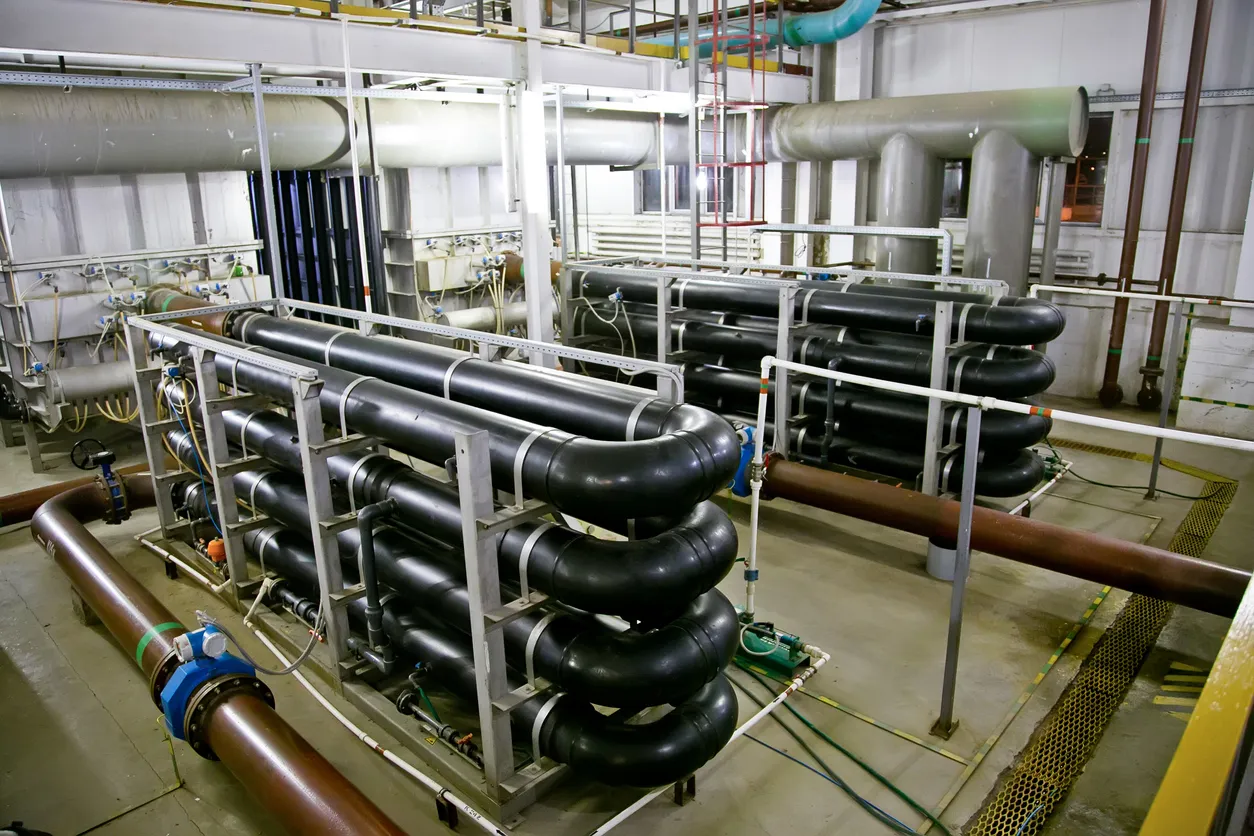

Criterios base para el diseño de osmosis inversa industrial
El diseño de osmosis inversa inicia con la definición del problema que debe resolver el sistema. No es lo mismo diseñar para alimentar una caldera, producir agua de proceso, reúso industrial, pretratamiento de pulido, lavado, alimentos, farmacéutica, electrónica o reducción de sales en agua salobre. Cada aplicación tiene límites de conductividad, sílice, dureza, microbiología, caudal, presión, continuidad, redundancia y seguridad diferentes. Por eso el diseño debe partir de la calidad requerida y no únicamente del tamaño del equipo.
La ingeniería debe considerar la composición del agua de alimentación, la variación de calidad durante el año, la demanda máxima y promedio, las horas de operación, el volumen de almacenamiento, la recuperación deseada, la disponibilidad de drenaje para rechazo y la capacidad eléctrica. El diseño de planta RO también debe contemplar mantenimiento, espacio, accesos, seguridad, instrumentación y posibilidad de crecimiento. Para integrar el enfoque técnico del proyecto, puede conectarse con ingeniería de ósmosis inversa.
Calidad objetivoDefine rechazo, membranas, etapas, postratamiento y control de permeado.
Caudal realConsidera demanda pico, operación continua, almacenamiento y redundancia.
Agua de entradaDetermina pretratamiento, recuperación segura, químicos y riesgo de incrustación.
Datos mínimos para diseño sistema RO
- Análisis completo de agua de alimentación: TDS, dureza, alcalinidad, sílice, hierro, manganeso, pH, turbidez, SDI, cloro libre y microbiología si aplica.
- Caudal de permeado requerido por hora, por día y por turno, incluyendo demanda máxima.
- Calidad objetivo del permeado: conductividad, dureza, sílice, cloruros, sodio, microbiología o especificación de proceso.
- Horas de operación, disponibilidad requerida, redundancia, tanque de almacenamiento y presión de entrega.
- Fuente de agua, variabilidad estacional, temperatura mínima y máxima.
- Limitaciones de espacio, energía eléctrica, drenaje, seguridad, automatización y acceso para mantenimiento.
- Destino del rechazo, regulación interna, posibilidad de reúso y balance hídrico.
- Requisitos de documentación: memoria de cálculo, P&ID, lista de instrumentos, manual y plan de operación.
Un diseño correcto debe entregar parámetros verificables: flujo por membrana, recuperación, rechazo esperado, presión, consumo estimado, tipo de pretratamiento y criterios de alarma.
Sección 3 · Pretratamiento
Pretratamiento para diseño de planta RO confiable
El pretratamiento es uno de los componentes más críticos del diseño de planta RO. Su función es proteger las membranas contra sólidos, cloro libre, dureza, sílice, hierro, manganeso, materia orgánica, microorganismos, coloides y condiciones que generan incrustación o ensuciamiento. Un sistema de ósmosis inversa puede tener membranas de alta calidad y aun así fallar si el pretratamiento no controla la calidad del agua de alimentación.
La selección del pretratamiento depende del análisis de agua y del riesgo operativo. Puede incluir filtración multimedia, carbón activado, suavizador, dosificación de antiincrustante, bisulfito, ajuste de pH, filtración de cartucho, ultrafiltración, microfiltración o combinaciones específicas. El diseño debe evitar sobredimensionar innecesariamente, pero también debe prevenir que el RO opere como filtro de sólidos. La protección de membranas inicia antes de la alta presión.
Variables del agua que condicionan el pretratamiento
- Turbidez, sólidos suspendidos y SDI para definir filtración previa y protección contra ensuciamiento.
- Cloro libre u oxidantes que pueden dañar membranas de poliamida.
- Dureza, alcalinidad, sílice y sulfatos que condicionan riesgo de incrustación.
- Hierro, manganeso y metales que pueden formar depósitos difíciles de remover.
- Materia orgánica, color, aceites, grasas o presencia microbiológica.
- pH, temperatura y variaciones que afectan solubilidad, rechazo y permeabilidad.
- Calidad de cartuchos, micronaje, presión diferencial y frecuencia de reemplazo.
- Compatibilidad de químicos con membranas, materiales y requerimientos de proceso.
| Riesgo del agua | Solución de pretratamiento | Objetivo técnico |
|---|
| Sólidos y turbidez | Filtración multimedia, cartuchos o ultrafiltración. | Reducir SDI y evitar bloqueo de membranas. |
| Cloro libre | Carbón activado o dosificación reductora. | Proteger membranas de daño oxidativo. |
| Dureza e incrustación | Suavizador, antiincrustante o ajuste de recuperación. | Evitar precipitación de sales en membranas. |
| Hierro y manganeso | Oxidación/filtración o tratamiento específico previo. | Prevenir depósitos metálicos y fouling. |
| Materia orgánica o biofouling | Control microbiológico compatible y filtración adecuada. | Reducir crecimiento biológico y limpiezas frecuentes. |
Un pretratamiento correcto no solo protege membranas; reduce limpiezas, cambios de cartucho, paros, consumo químico y costo total de operación.
Sección 4 · Membranas y arreglo
Selección de membranas, recuperación y arreglo hidráulico
La selección de membranas y el arreglo hidráulico determinan la capacidad, calidad y estabilidad del sistema. En el diseño sistema RO se debe definir tipo de membrana, número de elementos, portamembranas, etapas, flujo de alimentación, flujo de rechazo, recuperación, presión, rechazo esperado y límites de operación. Un arreglo mal definido puede generar flujo excesivo por elemento, alta concentración de sales, incrustación, presión diferencial elevada o baja calidad del permeado.
La recuperación no debe maximizarse sin análisis. A mayor recuperación, el concentrado acumula sales y aumenta el riesgo de incrustación. El diseño debe balancear ahorro de agua con protección de membranas. También debe considerar temperatura, salinidad, presión disponible, caída de presión, distribución de flujo y calidad final. Para la estructura completa del suministro, puede relacionarse con proyecto de ósmosis inversa.
MembranaDebe seleccionarse por calidad de agua, rechazo requerido, presión y riesgo de ensuciamiento.
ArregloDefine etapas, vasos, elementos por vaso y distribución hidráulica.
RecuperaciónEquilibra ahorro de agua, concentración de sales y vida útil de membranas.
Criterios de diseño de membranas
- Tipo de membrana: agua salobre, baja presión, alta productividad, alto rechazo o baja tendencia al ensuciamiento.
- Flux de diseño dentro de rangos seguros para la calidad del agua de alimentación.
- Recuperación por etapa y recuperación total compatible con riesgo de incrustación.
- Caudal mínimo de concentrado para evitar polarización de concentración y depósitos.
- Presión de operación requerida y capacidad de la bomba de alta presión.
- Calidad esperada del permeado con base en conductividad y rechazo de sales.
- Configuración de etapas para balance hidráulico y estabilidad de presión diferencial.
- Posibilidad de expansión futura, operación parcial o redundancia.
| Decisión de diseño | Impacto operativo | Riesgo si se calcula mal |
|---|
| Flux por membrana | Determina carga hidráulica y tendencia al ensuciamiento. | Ensuciamiento acelerado o baja producción. |
| Recuperación total | Define agua aprovechada y concentración de sales. | Incrustación, limpiezas frecuentes o rechazo excesivo. |
| Número de etapas | Controla distribución de flujo y presión. | Desbalance hidráulico y presión diferencial elevada. |
| Tipo de membrana | Influye en rechazo, presión y compatibilidad. | Agua fuera de especificación o consumo energético alto. |
| Bomba y presión | Permite alcanzar producción y rechazo esperado. | Operación forzada, baja capacidad o consumo elevado. |
Sección 5 · Instrumentación y operación
Instrumentación, automatización y mantenimiento desde el diseño
Un buen diseño de planta RO debe incluir instrumentación suficiente para operar, proteger y diagnosticar el sistema. Sin medición de presión, caudal, conductividad, recuperación, presión diferencial y alarmas, la planta se vuelve reactiva. La automatización debe proteger bombas, membranas, tanques, niveles, dosificación y condiciones fuera de rango. También debe facilitar arranque, paro, enjuague, limpieza, reportes y mantenimiento preventivo.
El diseño debe contemplar manómetros, transmisores, caudalímetros, conductivímetros, sensores de nivel, presostatos, válvulas, tablero, PLC o control lógico, alarmas, paro por falla, indicadores de cartucho y puntos de muestreo. Además, debe dejar espacio para mantenimiento: cambio de cartuchos, retiro de membranas, acceso a bombas, drenajes, conexión CIP y seguridad para manejo químico. Para la visión del equipo completo, puede integrarse con sistema de ósmosis inversa.
Instrumentación mínima recomendada
- Presión de alimentación, presión antes/después de cartuchos, presión de bomba y presión de concentrado.
- Caudal de permeado, caudal de rechazo y medición para calcular recuperación.
- Conductividad de alimentación y permeado, con alarmas por calidad fuera de rango.
- Sensores de nivel en tanques de alimentación, permeado y químicos si aplica.
- Protección de bomba por baja presión, sobrecarga, falta de agua y condiciones anormales.
- Válvulas de control, enjuague, recirculación o rechazo según configuración.
- Puntos de muestreo antes y después de pretratamiento, RO y postratamiento.
- Conexiones para sistema CIP, drenaje seguro y aislamiento por mantenimiento.
| Elemento | Función en operación | Valor para mantenimiento |
|---|
| Manómetros/transmisores | Controlan presión de operación y protección de bomba. | Detectan ensuciamiento, cartuchos saturados y desviaciones. |
| Caudalímetros | Miden permeado, rechazo y recuperación. | Permiten ajustar operación y validar desempeño. |
| Conductivímetros | Verifican calidad de agua tratada. | Alertan pérdida de rechazo o problemas de membranas. |
| Alarmas y PLC | Automatizan protección, arranque y paro. | Reducen errores operativos y registran eventos. |
| Conexión CIP | Permite limpieza sin desarmar el sistema. | Facilita recuperación de membranas y reduce tiempo de paro. |
Diseñar pensando en mantenimiento evita que la planta sea difícil de operar después de instalarse. El costo de agregar instrumentación durante el diseño suele ser menor que corregirla cuando la planta ya está en operación.
La instrumentación no es un lujo: es la base para operar con datos, proteger la inversión y tomar decisiones de mantenimiento con evidencia.
Sección 6 · Compra del proyecto
Criterios para contratar diseño de planta RO industrial
Contratar el diseño de planta RO requiere evaluar experiencia de ingeniería, capacidad de cálculo, comprensión del agua de alimentación, selección de membranas, pretratamiento, automatización, mantenimiento y soporte posterior. Una propuesta confiable debe explicar supuestos de diseño, recuperación, calidad esperada, consumo energético, químicos, materiales, instrumentación y límites de operación. Si una propuesta solo indica caudal y precio, puede ocultar riesgos técnicos importantes.
Checklist para cotizar correctamente
- Solicitar memoria de cálculo, criterios de diseño, calidad de alimentación y calidad objetivo.
- Exigir especificación de pretratamiento, membranas, etapas, recuperación, presión y rechazo esperado.
- Confirmar instrumentación, automatización, alarmas, tablero, puntos de muestreo y conexión CIP.
- Revisar materiales de construcción, compatibilidad química, presión de diseño y seguridad.
- Validar consumo energético, químicos, cartuchos, mantenimiento esperado y costo operativo.
- Aclarar entregables: planos, P&ID, manual, capacitación, puesta en marcha, pruebas y garantía.
- Comparar propuestas por costo total de propiedad, no solo por inversión inicial.
La mejor compra es la que entrega un sistema diseñado para operar estable, con parámetros verificables y capacidad de mantenimiento. Un buen diseño reduce improvisación durante instalación, arranque y operación; también facilita auditorías, optimización, expansión y soporte técnico futuro.
El diseño correcto define el éxito de todo el proyecto. Una ingeniería incompleta puede trasladar el costo al mantenimiento, consumo energético, limpiezas frecuentes o reemplazo prematuro de membranas.
