Troquel Simple: guía práctica para elegir el troquel de corte simple
Troquel Simple: Definición y Aplicaciones
Un troquel simple (también llamado troquel de corte simple) es la forma más directa de transformar lámina o material plano en piezas consistentes. Si buscas repetibilidad, velocidad y costos por pieza competitivos, este tipo de troquel es un punto de partida sólido para escalar tu producción.
En pocas palabras
- Un solo golpe realiza el recorte/corte principal.
- Menos estaciones = mayor simplicidad y mantenimiento accesible.
- Excelente para lotes medianos a grandes y geometrías definidas.
Qué es un troquel simple (y cuándo conviene)
Un troquel simple es una herramienta de conformado enfocada en una operación principal (por ejemplo, corte o recorte) por golpe. Por su arquitectura, se prioriza la estabilidad del proceso, la facilidad de ajuste y el control dimensional del troquel de corte simple en producción.
Componentes típicos
- Punzón y matriz: definen el contorno de corte.
- Portapunzón / portamatriz: soportan y alinean el conjunto.
- Guías y columnas: mantienen el registro entre mitades.
- Expulsión y sujeción: ayudan a liberar la pieza y controlar el material.
Señales de que “sí” es la opción
- La pieza se define principalmente por un contorno de corte.
- Buscas una solución robusta antes de migrar a configuraciones más complejas.
- Requieres consistencia en lotes repetitivos con control de scrap.
- Quieres comparar contra otros tipos-de-troqueles-industriales sin sobredimensionar.
Si tu proceso involucra lámina metálica, revisa también troquelado-de-metales para entender variables de material, rebaba y acabado.
Aplicaciones industriales del troquel simple
Piezas planas y recortes

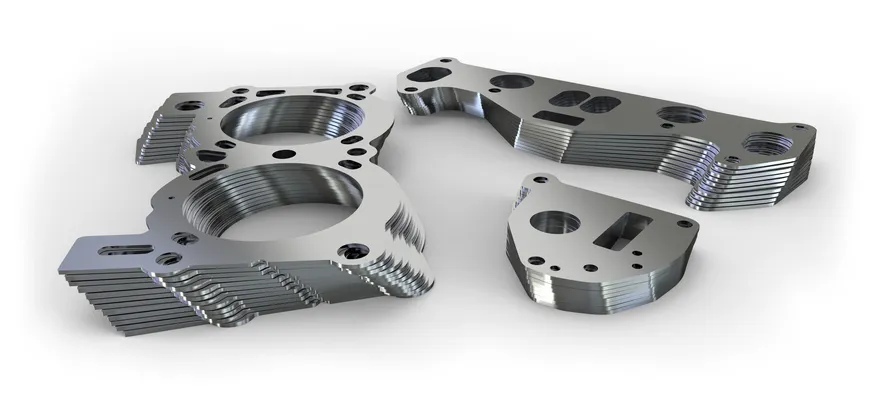

Ideal cuando la geometría se obtiene por corte: arandelas, placas, tapas, refuerzos, placas de fijación y componentes con perforaciones simples. Un troquel de corte simple reduce variación pieza a pieza cuando el material y la holgura están bien definidos.
Series medianas a grandes
En repetición, la inversión en un troquel simple se justifica por menor tiempo de ciclo, menor retrabajo y control del desperdicio. Funciona muy bien como estándar cuando el proceso no requiere múltiples etapas en un mismo golpe.
Ejemplos por industria
Materiales, tolerancias y calidad de corte
Holgura (clearance) y rebaba
La holgura entre punzón y matriz influye en la fuerza requerida, la rebaba y el acabado del borde. En un troquel simple, ajustar esta variable suele ser más directo y estable que en configuraciones multietapa, lo que mejora la consistencia del troquel de corte simple.
- Holgura insuficiente: mayor fuerza, desgaste y rebaba irregular.
- Holgura excesiva: deformación, borde con mayor ángulo y pérdida de precisión.
Material y espesor
Acero al carbón, inoxidable y aluminio son comunes en troquelado-de-metales. La dureza, recubrimientos y tolerancias del material determinan la selección de aceros para herramienta, tratamientos térmicos y la estrategia de afilado.
Checklist de calidad (para recibir y validar el troquel)
Cómo elegir y cotizar un troquel simple
Información técnica que acelera la decisión
- Plano / DXF: contornos, perforaciones, radios y tolerancias objetivo.
- Material: aleación, espesor, dureza aproximada y si tiene recubrimiento.
- Volumen: piezas por lote, frecuencia y proyección anual.
- Equipo: tipo de prensa, tonelaje disponible y carrera.
- Calidad esperada: rebaba permitida, acabado y criterios de inspección.
Comparación rápida (para no sobredimensionar)
Antes de invertir, contrasta el troquel simple con otros tipos-de-troqueles-industriales. Si tu pieza requiere operaciones múltiples por golpe, quizá convenga un diseño distinto; si no, el troquel de corte simple suele ofrecer la mejor relación costo/estabilidad.
Riesgos comunes (y cómo evitarlos)
Proveedores y soluciones relacionadas en MarketB2B.mx
Empresas que ofrecen productos y servicios vinculados directa o indirectamente con el tema tratado en este artículo.
| Proveedor | Productos o servicios que ofrece |
|---|---|
| FRISACV | Fabricación de dados para doblez de lámina, maquila de corte y doblez, fabricación y afilado de troqueles, afilado y cambio de cuchillas para cizallas y fabricación de muebles de metal. |
| MAQUIMASH | Dobladoras, cizallas y troqueladoras industriales. Servicios de corte láser de metal, maquila de rolado de metal y placa, mantenimiento de dobladoras y cizallas. |
| Khronos Machinery | Venta de máquinas industriales NUEVAS: metaleros hidráulicos, dobladoras hidráulicas, sierras de cinta para metal y más soluciones para procesos metalmecánicos. |
