Gabinetes para automatización industrial: integración segura de control y potencia
Índice del contenido
Diseña gabinetes de automatización industrial listos para crecer, seguros y fáciles de mantener
Un buen gabinete industrial no solo protege el hardware, también ordena el sistema de automatización, facilita el mantenimiento y reduce paros de producción. La correcta integración de control y potencia dentro del gabinete impacta directamente la disponibilidad de la planta.
Pensar el gabinete desde la etapa de ingeniería ―y no al final del proyecto― permite definir dimensiones, capacidad de reserva, rutas de cableado y solución de enfriamiento apropiada. Así se evita improvisar, se aprovecha mejor el espacio y se minimizan riesgos de sobrecalentamiento o fallas por conexiones deficientes.
Los subpaneles metálicos son un elemento clave para organizar equipos dentro del gabinete, mientras que una adecuada selección de envolvente ayuda a prevenir varios de los errores al seleccionar un gabinete que se comenten con frecuencia en proyectos industriales.
En esta guía revisamos qué considerar al elegir gabinetes para automatización, cómo distribuir los equipos en su interior y qué aspectos técnicos influyen en la confiabilidad a largo plazo.
Elementos que conviven dentro de un gabinete industrial de automatización

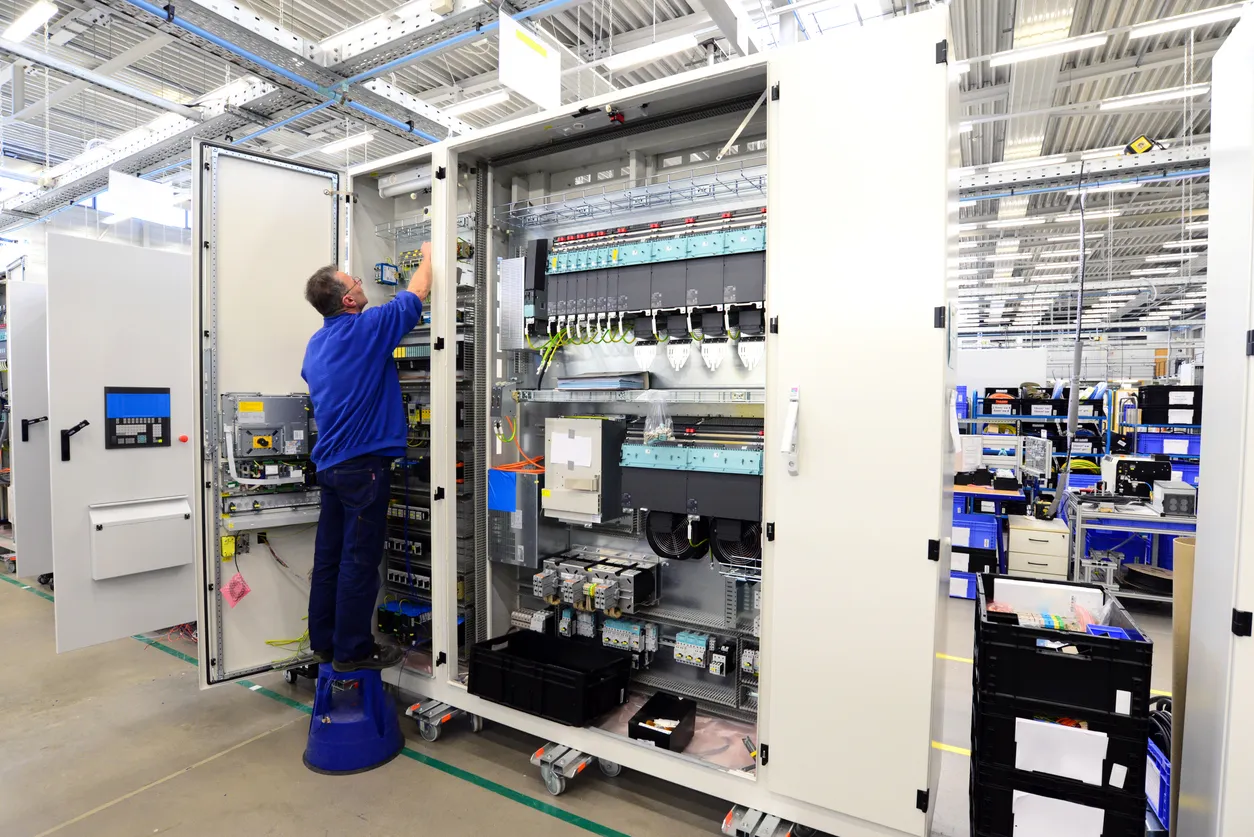

Un gabinete industrial típico para automatización agrupa dispositivos de control (PLC, módulos de E/S, fuentes de alimentación, routers industriales), equipos de potencia (contactores, arrancadores, variadores de frecuencia) y elementos de protección (interruptores, relevadores térmicos, seccionadores).
La convivencia de control y potencia exige definir zonas dentro del gabinete, rutas de cableado separadas y distancias mínimas para evitar interferencias electromagnéticas. Además, es importante prever espacio libre para futuras expansiones y para realizar maniobras de mantenimiento sin comprometer la seguridad del personal.
Una buena práctica consiste en reservar franjas específicas para borneras, ductos de cableado y accesorios, de modo que las señales de baja tensión y los cables de potencia compartan el gabinete con el menor acoplamiento posible.
Subpaneles metálicos y organización interna del gabinete
Los subpaneles metálicos para gabinetes son placas donde se fijan equipos de automatización, conduciendo el calor y facilitando el montaje modular. Permiten agrupar dispositivos por función, mejorar el acceso y estandarizar la distribución entre diferentes gabinetes de una misma línea de producción.
Tal como se detalla en el artículo de subpaneles metálicos, su correcta selección considera dimensiones útiles, capacidad de carga, tipo de fijación al gabinete y compatibilidad con rieles DIN, ductos y accesorios. Un diseño bien organizado reduce tiempos de cableado y facilita la identificación de circuitos durante fallas.
Además, los subpaneles contribuyen a una mejor disipación térmica y permiten mantener una estética técnica uniforme, algo especialmente valorado en proyectos donde la trazabilidad y documentación son importantes.
Dimensionamiento, espacio de reserva y gestión térmica
Dimensionar un gabinete industrial implica algo más que verificar que el equipo “quepa”. Es necesario considerar la disipación de calor de variadores, fuentes y módulos, la altura disponible para ductos de cableado, así como la distancia mínima recomendada entre dispositivos sensibles y paredes del gabinete.
Un gabinete subdimensionado tiende a operar a mayor temperatura interna, lo que acelera el envejecimiento de la electrónica y provoca disparos intempestivos. La planificación de espacio de reserva, combinada con soluciones de ventilación o climatización, permite que el sistema de automatización opere de forma confiable durante todo su ciclo de vida.
Incluir desde el diseño el cálculo de carga térmica y la selección de ventilación, intercambiadores o unidades de enfriamiento es clave para evitar costosas modificaciones posteriores.
Errores frecuentes al seleccionar un gabinete industrial de automatización
Entre los errores más comunes se encuentran elegir un gabinete demasiado pequeño, subestimar la carga térmica, ignorar el grado de protección requerido y no considerar la ruta de cableado desde el inicio del proyecto. Muchos de estos puntos se analizan en el artículo sobre errores al seleccionar un gabinete.
Otro fallo recurrente es mezclar equipos de control muy sensibles con dispositivos de potencia en espacios reducidos, sin barreras físicas o distancias adecuadas. Esto incrementa la probabilidad de interferencias y fallas difíciles de diagnosticar, especialmente en sistemas con comunicaciones industriales de alta velocidad.
Documentar la distribución interna, prever ampliaciones, respetar recomendaciones de montaje de fabricantes y validar la selección del gabinete con una revisión técnica previa son pasos esenciales para evitar reprocesos y tiempos muertos en la puesta en marcha.
Proveedores y soluciones relacionadas en MarketB2B.mx
Empresas que ofrecen productos y servicios vinculados directa o indirectamente con el tema tratado en este artículo.
| Proveedor | Productos o servicios que ofrece |
|---|---|
| PCC | Equipos industriales, refacciones y materiales para operación, mantenimiento y continuidad operativa de instalaciones industriales. |
| Eléctrica DAMAXA | Material eléctrico para el sector industrial, con especialización en soluciones a prueba de explosión para áreas peligrosas. |
