Clima de tablero DTS 3185 115V Pfannenberg:industrial Washdown NEMA 4/4X
Modelo: DTS 3185 115V
Solicitar cotización
Cantidad mínima: 1 Unidades
Vendido por:
PLYCON COMERCIALIZADORA Y CONSULTORA
PLYCON COMERCIALIZADORA Y CONSULTORA
Establecida desde 2019
Carácterísticas y Ventajas
🔒 Sello NEMA 4/4X (UL)
🛡️ Protección robusta del gabinete contra agua y polvo.
🌧️ IP56
🚿 Apto para lavado y ambientes exteriores exigentes.
🌀 Aletas 3 mm en condensador
🧹 Mejor desempeño en ambientes con polvo/contaminación.
🔁 Separación admisión/descarga
🔥 Circulación segura que elimina puntos de calor.
💧 Evaporación de condensado
🚫 Sin drenaje externo; alarmas de llenado integradas.
⚡ 115 V AC 50/60 Hz
🔌 Integración sencilla en tableros con 115 V.
❄️ 1 948–2 050 W L35/L35
📈 Capacidad para cargas térmicas medias en gabinetes.
📶 Caudal 580/1 200 m³/h (int/ext)
🌬️ Balance térmico estable en operación continua.
🔇 <70 dB(A)
👂 Operación más silenciosa en planta.
🧪 R134a (750 g)
♻️ Refrigerante común y disponible.
🌡️ Campo +25…+45 °C (fábrica +35 °C)
🎯 Control de setpoint en rango típico de electrónica.
🏋️ 49 kg
🔧 Construcción robusta para servicio industrial.
Ventajas de comprar en PLYCON
🚚 Entregas a nivel nacional
Cobertura logística con tiempos de entrega competitivos.
🧾 Facturación y soporte B2B
Atención a proyectos industriales y documentación completa.
🔧 Asesoría técnica
Acompañamiento en selección y dimensionamiento térmico.
📦 Stock y pedidos mínimos bajos
Disponibilidad y compra desde 1 pieza para arranque de proyectos.
🔄 Postventa y garantías
Soporte para instalación, mantenimiento y garantías del fabricante.
CLIMAS DE TABLERO · AIRE ACONDICIONADO PARA GABINETES ELÉCTRICOS 115 V MONOFÁSICO · WASHDOWN NEMA 4/4X
DTS 3185 115V: clima de tablero industrial Washdown para gabinetes eléctricos 50/60Hz
El DTS 3185 115V Pfannenberg es un aire acondicionado para gabinete eléctrico diseñado para proteger PLC, HMI, fuentes, relevadores, drives y electrónica sensible en tableros alimentados a 115 V (1Φ). Una temperatura interna estable incrementa la disponibilidad del sistema y reduce paros por sobrecalentamiento.
Como industrial cabinet air conditioner 115V, opera en circuito cerrado para evitar el ingreso de polvo y humedad. Su condición Washdown con NEMA Type 4/4X (referencia IP56) lo hace ideal para ambientes con lavado frecuente, salpicaduras o chorros dirigidos (según gabinete y montaje bajo condiciones correctas).
Enfriamiento nominal (A35/35)
Serie DTS 31x5 (115V): hasta 1800 W (6142 BTU/h).
Diseñado para 115 V, 1Φ
Operación en 50/60 Hz · 1Φ con rango 103–127 V.
Washdown NEMA Type 4/4X
Protección para lavado industrial y agua dirigida; 4X añade resistencia a corrosión.
Flujos de aire industriales
1200 m³/h externo y 580 m³/h interno para circulación estable dentro del tablero.
- DTS 3185 115V cooling unit con datos clave para ingeniería, mantenimiento y compras.
- Compatible con búsquedas: DTS 3185 115V specs, datasheet, ficha técnica, consumo.
- Ideal para clima de tablero 115V en áreas con limpieza y humedad (Washdown).
¿Cuándo elegir un DTS 3185 115V?
- Cuando el tablero opera con 115 V (1Φ) y la carga térmica afecta disponibilidad.
- Cuando se requiere circuito cerrado para reducir polvo/humedad dentro del gabinete.
- En gabinetes con control industrial: PLC, HMI, variadores, fuentes, relés, controladores.
- Cuando el ambiente exige Washdown NEMA 4/4X por lavado o agua dirigida.
- Cuando el proyecto requiere certificaciones CE y cULus.
Aplicaciones del DTS 3185 115V en gabinetes de control y automatización
El DTS 3185 115V se integra en gabinetes industriales donde el control térmico es crítico para la continuidad del proceso. La estabilidad de temperatura reduce el envejecimiento prematuro de componentes electrónicos y disminuye eventos de paro por sobretemperatura.
Al operar en circuito cerrado, el sistema evita introducir aire contaminado al gabinete, lo cual es clave cuando el ambiente exterior contiene polvo, humedad o aerosoles que elevan el riesgo de corrosión, condensación o fallas intermitentes.
- Tableros de control industriales alimentados a 115 V (1Φ).
- Gabinetes con PLC/HMI, drives, fuentes, relevadores y controladores.
- Áreas con lavado frecuente, humedad o agua dirigida donde se requiere Washdown NEMA 4/4X.
- Plantas con temperatura ambiente elevada y demanda de enfriamiento estable.
- Proyectos que requieren enclosure air conditioner 115V Pfannenberg.
Palabras clave relacionadas
- DTS 3185 115V
- Pfannenberg DTS 3185 115V
- DTS 3185 115V specs, datasheet, ficha técnica
- clima de tablero 115V
- aire acondicionado para gabinetes eléctricos 115V
- industrial cabinet air conditioner 115V
- NEMA 4X enclosure air conditioner
- Washdown cabinet air conditioner IP56
Capacidad de enfriamiento del DTS 3185 115V
Para la selección se consideran las condiciones nominales A35/35 y el desempeño en ambiente caliente. En gabinetes con alta densidad de potencia, usar el punto de operación más cercano al ambiente real reduce el riesgo de subdimensionar.
Capacidad A35/35 (115V)
1800 W (6142 BTU/h) para 115V
Capacidad A50/A35 (serie 31x5)
1100 W (3753 BTU/h)
Termostato (1TAS)
+35°C (set de fábrica)
Indicación de falla (temp. interna)
> +50°C (set de fábrica)
Flujo de aire
1200 m³/h circulación externa (705 CFM) · 580 m³/h circulación interna (341 CFM)
Nota: la tabla de datos reporta capacidades para la serie DTS 31x5 por familia de voltaje. Para la ingeniería final, validar la configuración exacta del modelo DTS 3185 en su placa/hoja técnica del fabricante.
Refrigerante, temperatura ambiente y condensación
- Refrigerante: R-134a
- Carga de refrigerante (115V): 650 g (22.9 oz.)
- Temperatura del aire ambiente: +15°C a +55°C (+59°F a +131°F)
- Opción: hasta -40°C (-40°F) según configuración.
- Condensación: bandeja de evaporación activa; overflow de condensados por manguera.
La bandeja de evaporación activa ayuda a gestionar condensados en ambientes húmedos; el overflow por manguera facilita conducir excedentes a un punto seguro.
Datos eléctricos del DTS 3185 115V (50/60Hz, 1Φ)
- Voltaje / Frecuencia / Fase: 115 V · 50/60 Hz · 1 Φ
- Rango de operación (115V): 103 V .. 127 V
- Consumo (@A35/35): 1224 W
- Corriente nominal: 10.64 A
- Fusible recomendado (sin calefacción): 30 A (Class CC 600V Time Delay)
- Fusible recomendado (con opción calefacción): 30 A
Certificaciones
CE, cULus
Calefacción (opción no estándar)
- Termostato interno: 0° a 60°C (32° a 140°F)
- Capacidad de calefacción: 900 W (3072 BTU/h)
Para dimensionamiento final de conductores, protecciones y coordinación con arrancadores/transformadores, confirmar en la placa del equipo y la hoja técnica del fabricante.
Construcción, anticorrosión y clasificación de protección
- Peso: 49 kg (108 lbs) (serie DTS 3145/3165/3185)
- Construcción: lámina de acero (Sheet steel)
- Protección anticorrosión: G90 galvanizado, recubrimiento electrostático horneado (RAL 7035 o ANSI61) a 200°C / 392°F
-
Clasificación de protección (bajo condiciones correctas):
Type 12 · IP 54 (EN 60529)
Type 3R/4 · IP 56 (EN 60529)
Type 4/4X · IP 56 (EN 60529)
Referencia rápida: Type 3R/4 vs Type 4/4X (Washdown)
Type 3R se asocia a protección contra lluvia; Type 4 agrega resistencia frente a agua dirigida/salpicaduras.
En procesos con lavado frecuente o chorros dirigidos, se prefiere Type 4/4X. El 4X añade resistencia a corrosión (según ambiente, gabinete y especificación del proyecto).
Resumen técnico DTS 3185 115V
- Capacidad A35/35 (115V): 1800 W (6142 BTU/h).
- Capacidad A50/A35 (serie 31x5): 1100 W (3753 BTU/h).
- Voltaje: 115 V · 50/60 Hz · 1Φ.
- Rango (115V): 103 V .. 127 V.
- Consumo (@A35/35): 1224 W.
- Corriente nominal: 10.64 A.
- Fusible recomendado: 30 A (Class CC Time Delay).
- Refrigerante: R-134a.
- Carga (115V): 650 g (22.9 oz.).
- Termostato (1TAS): +35°C (fábrica).
- Alarma por falla: > +50°C (fábrica).
- Flujo de aire: 1200 m³/h ext · 580 m³/h int.
- Condensación: bandeja de evaporación activa; overflow por manguera.
- Protección: Washdown · Type 4/4X · IP56.
- Certificaciones: CE, cULus.
Preguntas frecuentes sobre el clima de tablero DTS 3185 115V
¿Para qué tipo de tableros se recomienda el DTS 3185 115V?
Para gabinetes con electrónica sensible (PLC, HMI, drives, fuentes, relevadores y controladores) donde la estabilidad térmica impacta continuidad.
Es ideal cuando la alimentación es 115 V monofásico (1Φ) y se requiere enfriamiento en circuito cerrado.
¿Qué significa Washdown (NEMA Type 4/4X) en este equipo?
Indica que el equipo está orientado a aplicaciones con lavado frecuente y exposición a agua dirigida (chorros o salpicaduras),
manteniendo la protección del gabinete bajo condiciones de operación correctas.
Type 4 resiste agua dirigida; Type 4X añade resistencia a corrosión, útil en ambientes agresivos.
¿Cuál es la capacidad de enfriamiento para 115V?
Para la versión 115V de la serie DTS 31x5 se reporta una capacidad nominal de 1800 W (6142 BTU/h) en A35/35.
En ambiente caliente se reporta 1100 W (3753 BTU/h) en A50/A35 para la serie.
¿Qué protecciones eléctricas se recomiendan?
Para la versión 115V se indica un fusible máximo recomendado de 30 A (Class CC 600V Time Delay),
tanto sin calefacción como con opción de calefacción. Para ingeniería final, confirmar en placa del equipo y normativa del sitio.
¿Qué rango de operación aplica para 115V?
El rango indicado es 103 V .. 127 V. Esto ayuda a tolerar variaciones típicas de línea manteniendo el funcionamiento dentro del rango especificado.
¿Cómo se gestiona la condensación?
Utiliza bandeja de evaporación activa y overflow por manguera, facilitando el manejo de condensados
en ambientes húmedos o con variación térmica, canalizando excedentes a un punto seguro.
Productos y servicios relacionados
Clima de tablero DTS 3021 230V Pfannenberg Gabinetes NEMA 12 uso en interiores
Modelo:DTS 3021 230V
Solicitar cotización
Mínimo: 1
Clima de tablero DTS 3481C 230V Pfannenberg para gabinete eléctrico NEMA 4/4X de alta capacidad
Modelo:DTS 3481C 230V
Solicitar cotización
Clima de tablero DTS 3461C 400V / 460V Pfannenberg:para tablero eléctrico outdoor NEMA 3R/4
Modelo:DTS 3461C 460V
Solicitar cotización
Mínimo: 1

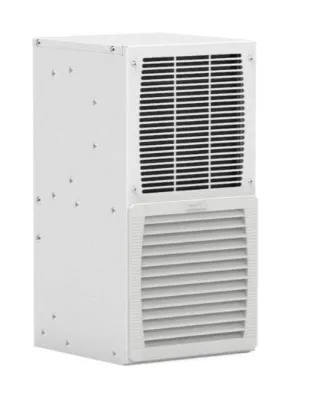

Clima de tablero DTS 3061 115V Pfannenberg:para gabinete eléctrico NEMA 3R/4
Modelo:DTS 3061 115V
Solicitar cotización
Mínimo: 1

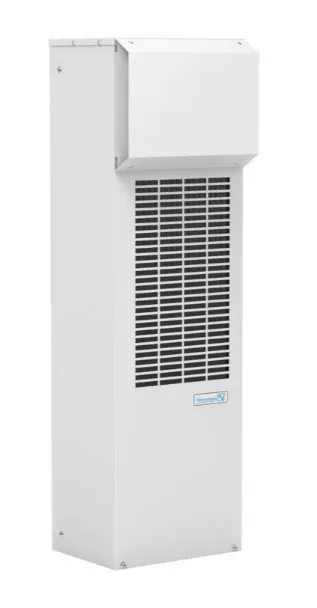

Clima de tablero DTS 3265 230V Pfannenberg para exteriores (NEMA tipo 3R/4)
