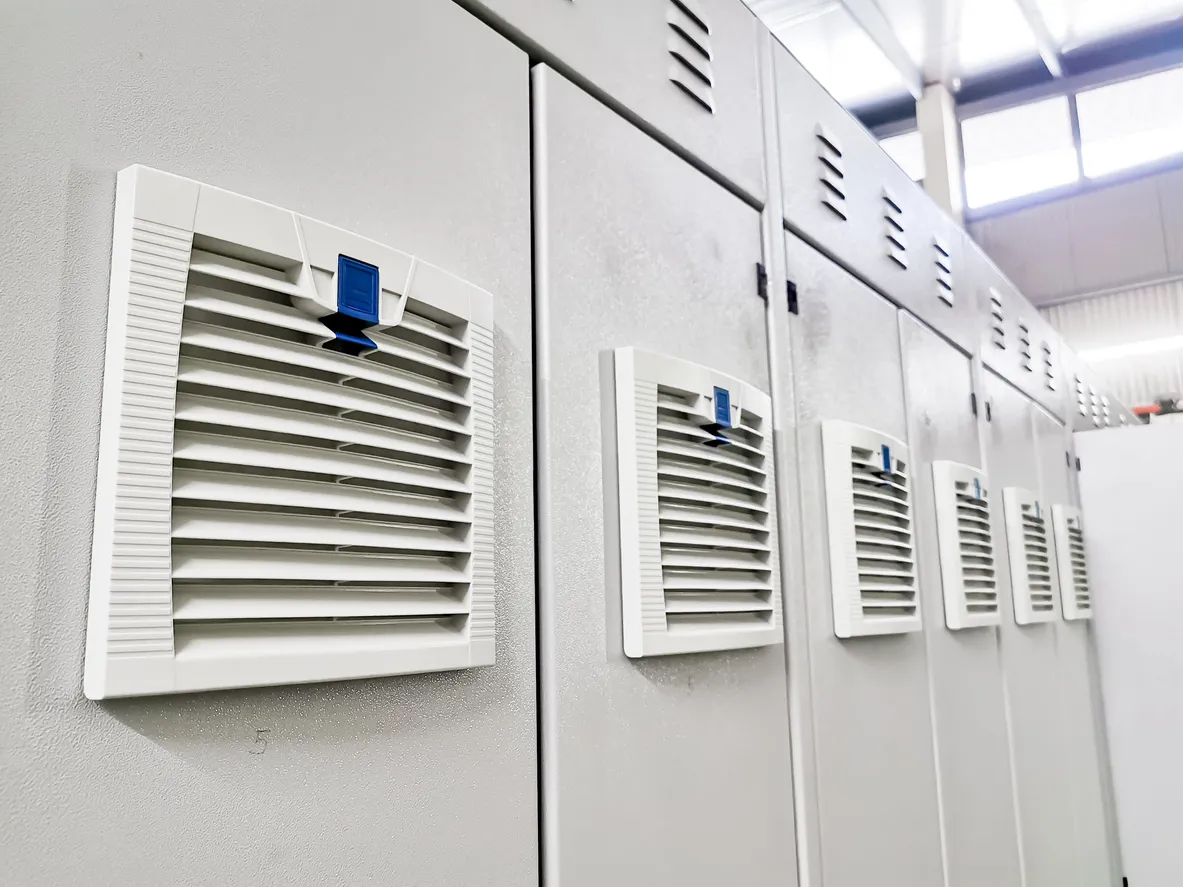

Ventiladores con filtro NEMA 12 para gabinetes: ventilación confiable en interiores industriales
Un ventilador con filtro NEMA 12 es una de las soluciones más utilizadas para controlar la temperatura en gabinetes instalados en interiores industriales. Combinan movimiento de aire y filtración, ayudando a disipar el calor generado por variadores, PLCs y fuentes de poder, sin dejar de proteger la electrónica contra polvo moderado.
Rol del ventilador con filtro en el gabinete eléctrico

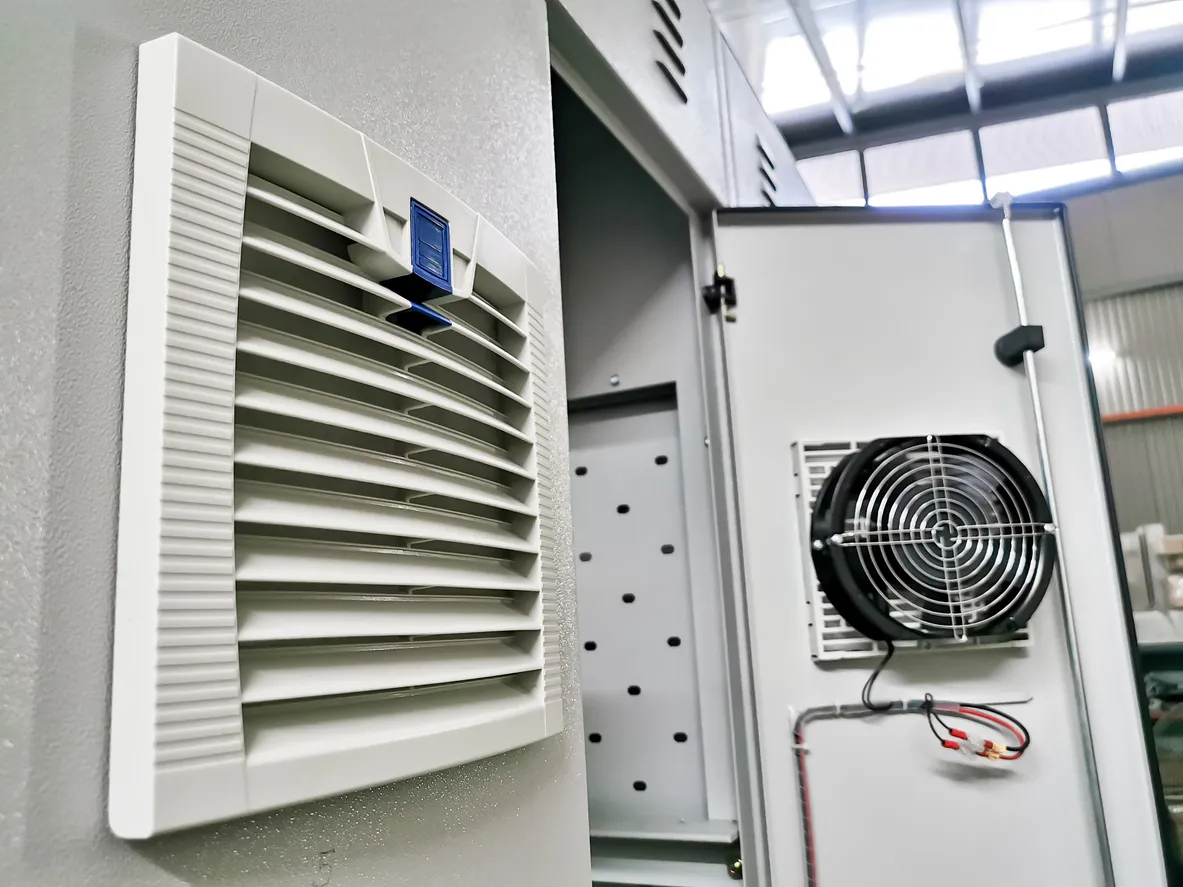

El ventilador con filtro fuerza la entrada de aire más fresco desde el ambiente hacia el interior del gabinete, mientras el aire caliente sale por una rejilla o filtro de descarga. El medio filtrante retiene partículas de polvo y ayuda a mantener limpia la electrónica.
Funciones principales
- Reducir la temperatura interna aprovechando el aire del entorno.
- Proteger la electrónica frente a polvo moderado mediante filtración.
- Complementar la ventilación correcta en gabinetes con un flujo de aire dirigido.
Para comprender el diseño del flujo de aire y la ubicación óptima de las entradas y salidas, es útil revisar las recomendaciones del artículo sobre ventilación correcta en gabinetes .
Limitaciones del sistema
- Depende de que la temperatura ambiente sea suficientemente baja.
- No protege frente a humedad elevada ni niebla de aceite.
- Requiere mantenimiento regular de los filtros para mantener el caudal.
Cuando el entorno es más severo o la carga térmica es alta, puede ser necesario migrar hacia sistemas cerrados de climatización o intercambiadores de calor.
Aplicaciones típicas en interiores industriales
Los ventiladores con filtro NEMA 12 están pensados para gabinetes instalados en interiores secos, donde el principal contaminante es el polvo en suspensión y no se presentan chorros de agua ni agentes corrosivos.
Entornos recomendados
- Cuartos eléctricos climatizados dentro de planta.
- Líneas de producción con limpieza en seco.
- Áreas de ensamble electrónico en naves limpias.
En estas condiciones, el ventilador con filtro ofrece un equilibrio interesante entre costo de inversión, simplicidad de instalación y confiabilidad térmica.
Relación con filtros Pfannenberg PQF
Muchos sistemas se combinan con módulos de filtración dedicados como los descritos en filtros Pfannenberg PQF: cuándo usarlos , que permiten ajustar el grado de filtración y el caudal de aire requerido por cada gabinete.
Esta combinación permite adaptar la solución de ventilación a distintas cargas térmicas y niveles de limpieza del entorno sin cambiar el concepto básico de NEMA 12.
Diseño y criterios de selección para ventiladores NEMA 12
Seleccionar el ventilador con filtro adecuado implica considerar la carga térmica interna, la temperatura ambiente y el tamaño disponible en el gabinete para realizar los recortes.
Parámetros clave
- Carga térmica total de los equipos instalados.
- Diferencial de temperatura permitido entre interior y exterior.
- Caudal de aire requerido y presión estática del sistema.
- Distribución de entradas y salidas de aire en el gabinete.
Un dimensionamiento correcto ayuda a evitar puntos calientes y reduce paros por sobrecalentamiento, alargando la vida útil de la electrónica crítica.
Buenas prácticas de instalación
- Colocar la entrada de aire en la parte baja y la salida en la parte alta del gabinete.
- Verificar que no haya cables o ductos bloqueando el flujo interno.
- Definir un programa de inspección y reemplazo de filtros.
Estas prácticas forman parte de un enfoque de ventilación correcta en gabinetes, que debe revisarse de manera periódica conforme cambian las condiciones de carga y ambiente.
Ventiladores con filtro vs climatizadores: guía rápida
No siempre un ventilador con filtro es suficiente. En algunos casos es preferible migrar a sistemas de climatización activa que mantengan el gabinete sellado y controlen la temperatura con mayor precisión.
| Aspecto | Ventilador con filtro NEMA 12 | Climatizador o sistema cerrado |
|---|---|---|
| Intercambio de aire | Abierto: intercambia aire con el ambiente | Cerrado: no mezcla aire interior y exterior |
| Protección frente a humedad y neblina de aceite | Limitada, depende de condiciones del entorno | Mayor, el gabinete se mantiene sellado |
| Dependencia de temperatura ambiente | Alta | Menor, se define un setpoint de operación |
| Inversión inicial | Baja a media | Media a alta |
| Aplicaciones típicas | Interiores limpios con carga térmica moderada | Ambientes severos o procesos críticos |
La nota filtros vs climatizadores: guía rápida presenta criterios prácticos para decidir en qué punto conviene pasar de una solución basada en ventiladores con filtro a un sistema de climatización activa.
