Sección 2 · Función en semiconductores

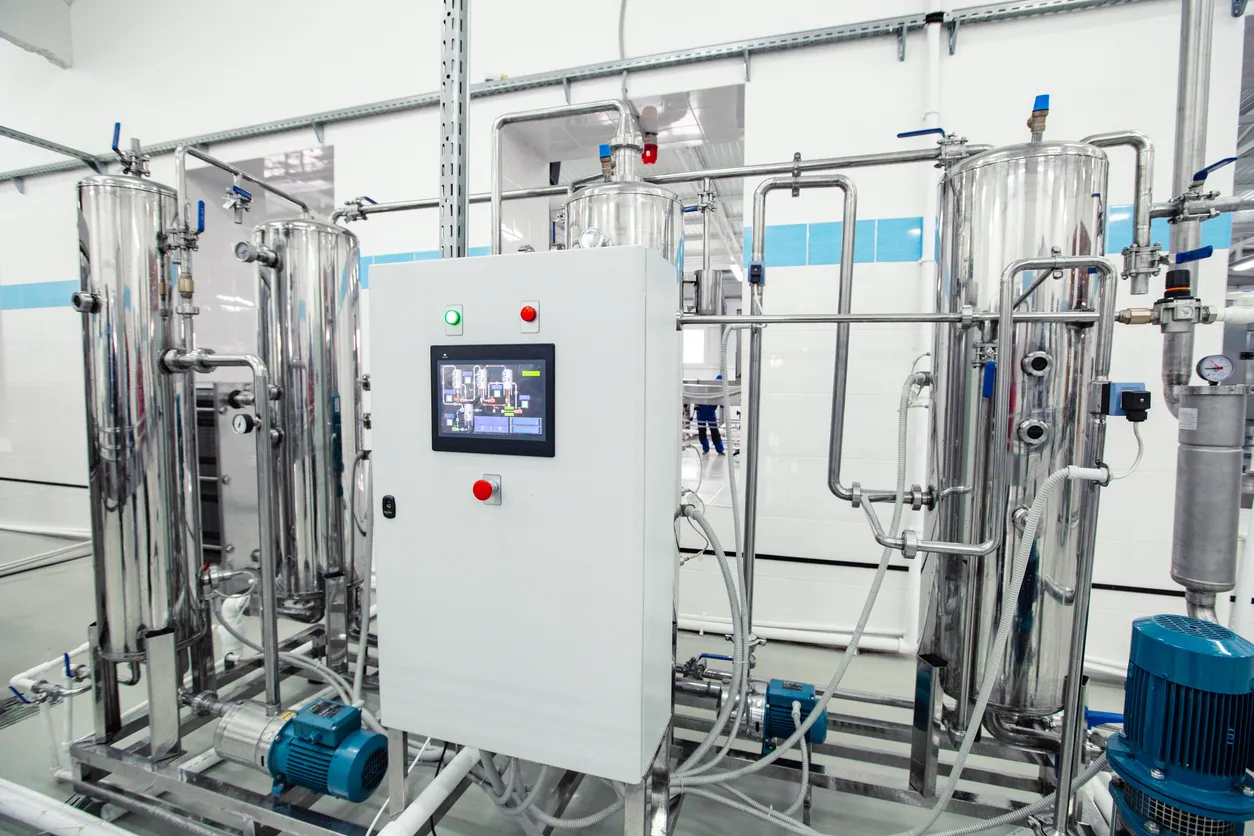

Función de la ósmosis inversa en semiconductores
La ósmosis inversa semiconductores debe evaluarse con enfoque de agua de alta pureza, baja conductividad, control iónico, protección de obleas, limpieza crítica, continuidad operativa y trazabilidad de variables. En fabricación y servicios asociados a semiconductores, el agua puede utilizarse en enjuague, limpieza, preparación de soluciones, alimentación a EDI, resinas de pulimiento, ultrafiltración, UV, sistemas de agua ultrapura, humidificación, enfriamiento, calderas o servicios auxiliares. La ósmosis inversa permite reducir conductividad, sólidos disueltos, dureza, sílice, boro según membrana, cloruros, sulfatos, metales y carga iónica, pero su desempeño depende del análisis de agua, pretratamiento, selección de membranas, presión, flujo permeado, recuperación, rechazo de sales, automatización, instrumentación, materiales, sanitización, limpieza CIP, mantenimiento, monitoreo de tendencias, control de incrustación, control de bioensuciamiento, disponibilidad de refacciones y soporte técnico especializado. Una solución bien especificada ayuda a estabilizar el tratamiento de agua semiconductores, reducir residuos iónicos, proteger procesos sensibles, alimentar etapas de pulimiento y sostener calidad confiable en aplicaciones donde pequeñas desviaciones pueden afectar rendimiento, defectos o continuidad de producción. La ósmosis inversa semiconductores debe evaluarse con enfoque de agua de alta pureza, baja conductividad, control iónico, protección de obleas, limpieza crítica, continuidad operativa y trazabilidad de variables. En fabricación y servicios asociados a semiconductores, el agua puede utilizarse en enjuague, limpieza, preparación de soluciones, alimentación a EDI, resinas de pulimiento, ultrafiltración, UV, sistemas de agua ultrapura, humidificación, enfriamiento, calderas o servicios auxiliares. La ósmosis inversa permite reducir conductividad, sólidos disueltos, dureza, sílice, boro según membrana, cloruros, sulfatos, metales y carga iónica, pero su desempeño depende del análisis de agua, pretratamiento, selección de membranas, presión, flujo permeado, recuperación, rechazo de sales, automatización, instrumentación, materiales, sanitización, limpieza CIP, mantenimiento, monitoreo de tendencias, control de incrustación, control de bioensuciamiento, disponibilidad de refacciones y soporte técnico especializado. Una solución bien especificada ayuda a estabilizar el tratamiento de agua semiconductores, reducir residuos iónicos, proteger procesos sensibles, alimentar etapas de pulimiento y sostener calidad confiable en aplicaciones donde pequeñas desviaciones pueden afectar rendimiento, defectos o continuidad de producción.
La ósmosis inversa se utiliza como una etapa base para reducir carga iónica antes de tecnologías de pulimiento. En semiconductores, la RO no se evalúa como un sistema aislado, sino como parte de una cadena de tratamiento que puede incluir filtración, carbón, suavización, dosificación, ultrafiltración, EDI, resinas, UV, desgasificación, filtración final y distribución controlada. Su función es disminuir la carga que llega a etapas posteriores, estabilizar calidad y reducir variabilidad.
Un sistema de ósmosis inversa para semiconductores debe considerar calidad del agua de alimentación, objetivo de conductividad, remoción de sílice, metales, boro según requerimiento, flujo permeado, recuperación, presión, temperatura, materiales, sanitización, monitoreo y mantenimiento. La solución debe soportar operación continua y criterios más exigentes que una aplicación industrial general.
Reducción iónicaDisminuye conductividad, TDS, dureza, sílice y metales.
Preetapa críticaProtege EDI, resinas, UV, UF y pulimiento final.
Proceso sensibleAyuda a estabilizar enjuague, limpieza y preparación de soluciones.
Aplicaciones habituales
- Agua de alimentación para sistemas de agua de alta pureza o ultrapura.
- Pretratamiento para EDI, resinas de intercambio iónico y pulidores finales.
- Enjuague, limpieza y preparación de soluciones auxiliares de proceso.
- Reducción de conductividad antes de etapas sensibles de fabricación.
- Servicios auxiliares donde se requiere agua con baja carga mineral.
- Proyectos de ampliación, retrofit, optimización o sustitución de plantas existentes.
Sección 3 · Calidad y diseño RO
Calidad del tratamiento de agua semiconductores
La tratamiento de agua semiconductores debe evaluarse con enfoque de agua de alta pureza, baja conductividad, control iónico, protección de obleas, limpieza crítica, continuidad operativa y trazabilidad de variables. En fabricación y servicios asociados a semiconductores, el agua puede utilizarse en enjuague, limpieza, preparación de soluciones, alimentación a EDI, resinas de pulimiento, ultrafiltración, UV, sistemas de agua ultrapura, humidificación, enfriamiento, calderas o servicios auxiliares. La ósmosis inversa permite reducir conductividad, sólidos disueltos, dureza, sílice, boro según membrana, cloruros, sulfatos, metales y carga iónica, pero su desempeño depende del análisis de agua, pretratamiento, selección de membranas, presión, flujo permeado, recuperación, rechazo de sales, automatización, instrumentación, materiales, sanitización, limpieza CIP, mantenimiento, monitoreo de tendencias, control de incrustación, control de bioensuciamiento, disponibilidad de refacciones y soporte técnico especializado. Una solución bien especificada ayuda a estabilizar el tratamiento de agua semiconductores, reducir residuos iónicos, proteger procesos sensibles, alimentar etapas de pulimiento y sostener calidad confiable en aplicaciones donde pequeñas desviaciones pueden afectar rendimiento, defectos o continuidad de producción. La tratamiento de agua semiconductores debe evaluarse con enfoque de agua de alta pureza, baja conductividad, control iónico, protección de obleas, limpieza crítica, continuidad operativa y trazabilidad de variables. En fabricación y servicios asociados a semiconductores, el agua puede utilizarse en enjuague, limpieza, preparación de soluciones, alimentación a EDI, resinas de pulimiento, ultrafiltración, UV, sistemas de agua ultrapura, humidificación, enfriamiento, calderas o servicios auxiliares. La ósmosis inversa permite reducir conductividad, sólidos disueltos, dureza, sílice, boro según membrana, cloruros, sulfatos, metales y carga iónica, pero su desempeño depende del análisis de agua, pretratamiento, selección de membranas, presión, flujo permeado, recuperación, rechazo de sales, automatización, instrumentación, materiales, sanitización, limpieza CIP, mantenimiento, monitoreo de tendencias, control de incrustación, control de bioensuciamiento, disponibilidad de refacciones y soporte técnico especializado. Una solución bien especificada ayuda a estabilizar el tratamiento de agua semiconductores, reducir residuos iónicos, proteger procesos sensibles, alimentar etapas de pulimiento y sostener calidad confiable en aplicaciones donde pequeñas desviaciones pueden afectar rendimiento, defectos o continuidad de producción.
La calidad requerida depende de la etapa donde se usará el agua: alimentación a pulimiento, enjuague, limpieza, preparación de soluciones, servicios o agua de alta pureza. En estos sistemas, el objetivo no es únicamente bajar conductividad; también se deben considerar sílice, metales, boro si aplica, partículas, materia orgánica, microbiología, SDI, temperatura y estabilidad de operación. Por eso el tratamiento de agua semiconductores debe partir de análisis completo y metas medibles.
La ingeniería de ósmosis inversa traduce esos datos en diseño técnico: pretratamiento, dosificación, control de incrustación, selección de membranas, arreglo hidráulico, recuperación, rechazo, instrumentación, almacenamiento, sanitización, automatización y mantenimiento. Sin esta base, una planta RO puede sobrecargar resinas, generar limpiezas frecuentes o entregar agua variable a etapas de pulimiento.
| Variable | Importancia para semiconductores | Riesgo si no se controla |
|---|
| Conductividad/TDS | Define la carga iónica que llega a EDI, resinas o pulimiento. | Mayor consumo de pulidores y agua fuera de calidad. |
| Sílice | Puede ser crítica para etapas de alta pureza y depósitos. | Arrastre a pulimiento, fouling y desviaciones de calidad. |
| Metales | Influyen en contaminación, corrosión y desempeño de procesos sensibles. | Riesgo para obleas, superficies y limpieza crítica. |
| Boro | Puede requerir membranas o condiciones específicas de rechazo. | Permeado fuera de objetivo si no se diseña correctamente. |
| SDI/turbidez | Indica potencial de ensuciamiento por partículas y coloides. | Filtros saturados, presión diferencial y pérdida de desempeño. |
Elementos recomendados de diseño
- Análisis de agua completo con conductividad, TDS, sílice, boro, metales, TOC y SDI.
- Pretratamiento para controlar sólidos, cloro, dureza, hierro, materia orgánica o biofouling.
- Selección de membranas según rechazo, recuperación, temperatura, pH y calidad final.
- Instrumentación para presión, caudal, conductividad, resistividad, temperatura y alarmas.
- Diseño compatible con sanitización, limpieza CIP, muestreo y operación continua.
- Plan de monitoreo para desempeño normalizado, rechazo de sales y estabilidad del permeado.
Sección 4 · Ingeniería y operación
Ingeniería, operación y control del sistema RO para semiconductores
La ósmosis inversa semiconductores debe evaluarse con enfoque de agua de alta pureza, baja conductividad, control iónico, protección de obleas, limpieza crítica, continuidad operativa y trazabilidad de variables. En fabricación y servicios asociados a semiconductores, el agua puede utilizarse en enjuague, limpieza, preparación de soluciones, alimentación a EDI, resinas de pulimiento, ultrafiltración, UV, sistemas de agua ultrapura, humidificación, enfriamiento, calderas o servicios auxiliares. La ósmosis inversa permite reducir conductividad, sólidos disueltos, dureza, sílice, boro según membrana, cloruros, sulfatos, metales y carga iónica, pero su desempeño depende del análisis de agua, pretratamiento, selección de membranas, presión, flujo permeado, recuperación, rechazo de sales, automatización, instrumentación, materiales, sanitización, limpieza CIP, mantenimiento, monitoreo de tendencias, control de incrustación, control de bioensuciamiento, disponibilidad de refacciones y soporte técnico especializado. Una solución bien especificada ayuda a estabilizar el tratamiento de agua semiconductores, reducir residuos iónicos, proteger procesos sensibles, alimentar etapas de pulimiento y sostener calidad confiable en aplicaciones donde pequeñas desviaciones pueden afectar rendimiento, defectos o continuidad de producción. La ósmosis inversa semiconductores debe evaluarse con enfoque de agua de alta pureza, baja conductividad, control iónico, protección de obleas, limpieza crítica, continuidad operativa y trazabilidad de variables. En fabricación y servicios asociados a semiconductores, el agua puede utilizarse en enjuague, limpieza, preparación de soluciones, alimentación a EDI, resinas de pulimiento, ultrafiltración, UV, sistemas de agua ultrapura, humidificación, enfriamiento, calderas o servicios auxiliares. La ósmosis inversa permite reducir conductividad, sólidos disueltos, dureza, sílice, boro según membrana, cloruros, sulfatos, metales y carga iónica, pero su desempeño depende del análisis de agua, pretratamiento, selección de membranas, presión, flujo permeado, recuperación, rechazo de sales, automatización, instrumentación, materiales, sanitización, limpieza CIP, mantenimiento, monitoreo de tendencias, control de incrustación, control de bioensuciamiento, disponibilidad de refacciones y soporte técnico especializado. Una solución bien especificada ayuda a estabilizar el tratamiento de agua semiconductores, reducir residuos iónicos, proteger procesos sensibles, alimentar etapas de pulimiento y sostener calidad confiable en aplicaciones donde pequeñas desviaciones pueden afectar rendimiento, defectos o continuidad de producción.
El sistema debe diseñarse con base en caudal diario, caudal pico, redundancia, calidad de alimentación, calidad del permeado, recuperación objetivo, etapas posteriores, almacenamiento, distribución y puntos de muestreo. La ingeniería debe definir bombas, portamembranas, arreglo de membranas, filtros, dosificación química, válvulas, tuberías, tablero, instrumentación, alarmas, drenajes, limpieza CIP, flushing, sanitización y procedimientos de operación.
Durante la operación, los indicadores clave son presión de alimentación, presión diferencial, flujo de permeado, flujo de rechazo, conductividad de entrada, conductividad de permeado, recuperación, temperatura, rechazo de sales, estado del pretratamiento, frecuencia de limpieza y desempeño de etapas posteriores. Estos datos permiten identificar incrustación, ensuciamiento, daño de membrana, variaciones de fuente o problemas de dosificación antes de afectar calidad crítica.
HidráulicaBalancea presión, caudal, recuperación y rechazo de sales.
Alta purezaIntegra RO con EDI, resinas, UV, UF y pulimiento final.
AutomatizaciónMonitorea conductividad, flujo, presión, alarmas, flushing y secuencias.
Entregables técnicos útiles
- Diagrama de flujo, P&ID, memoria de cálculo y descripción funcional.
- Especificación de pretratamiento, bombas, membranas, filtros e instrumentos.
- Balance de masa con alimentación, permeado, rechazo, recuperación y etapas posteriores.
- Procedimiento de arranque, paro, flushing, limpieza CIP, sanitización y muestreo.
- Formato de registro para presión, caudal, conductividad, temperatura y rechazo.
- Plan de mantenimiento preventivo, refacciones críticas y diagnóstico de desviaciones.
- Recomendaciones de integración con EDI, resinas, UV, UF y almacenamiento.
En semiconductores, la ingeniería RO debe integrar reducción iónica, estabilidad de permeado, protección de pulidores, monitoreo y continuidad productiva.
Sección 5 · Servicio y mantenimiento
Servicio de ósmosis inversa para sistemas de semiconductores
La tratamiento de agua semiconductores debe evaluarse con enfoque de agua de alta pureza, baja conductividad, control iónico, protección de obleas, limpieza crítica, continuidad operativa y trazabilidad de variables. En fabricación y servicios asociados a semiconductores, el agua puede utilizarse en enjuague, limpieza, preparación de soluciones, alimentación a EDI, resinas de pulimiento, ultrafiltración, UV, sistemas de agua ultrapura, humidificación, enfriamiento, calderas o servicios auxiliares. La ósmosis inversa permite reducir conductividad, sólidos disueltos, dureza, sílice, boro según membrana, cloruros, sulfatos, metales y carga iónica, pero su desempeño depende del análisis de agua, pretratamiento, selección de membranas, presión, flujo permeado, recuperación, rechazo de sales, automatización, instrumentación, materiales, sanitización, limpieza CIP, mantenimiento, monitoreo de tendencias, control de incrustación, control de bioensuciamiento, disponibilidad de refacciones y soporte técnico especializado. Una solución bien especificada ayuda a estabilizar el tratamiento de agua semiconductores, reducir residuos iónicos, proteger procesos sensibles, alimentar etapas de pulimiento y sostener calidad confiable en aplicaciones donde pequeñas desviaciones pueden afectar rendimiento, defectos o continuidad de producción. La tratamiento de agua semiconductores debe evaluarse con enfoque de agua de alta pureza, baja conductividad, control iónico, protección de obleas, limpieza crítica, continuidad operativa y trazabilidad de variables. En fabricación y servicios asociados a semiconductores, el agua puede utilizarse en enjuague, limpieza, preparación de soluciones, alimentación a EDI, resinas de pulimiento, ultrafiltración, UV, sistemas de agua ultrapura, humidificación, enfriamiento, calderas o servicios auxiliares. La ósmosis inversa permite reducir conductividad, sólidos disueltos, dureza, sílice, boro según membrana, cloruros, sulfatos, metales y carga iónica, pero su desempeño depende del análisis de agua, pretratamiento, selección de membranas, presión, flujo permeado, recuperación, rechazo de sales, automatización, instrumentación, materiales, sanitización, limpieza CIP, mantenimiento, monitoreo de tendencias, control de incrustación, control de bioensuciamiento, disponibilidad de refacciones y soporte técnico especializado. Una solución bien especificada ayuda a estabilizar el tratamiento de agua semiconductores, reducir residuos iónicos, proteger procesos sensibles, alimentar etapas de pulimiento y sostener calidad confiable en aplicaciones donde pequeñas desviaciones pueden afectar rendimiento, defectos o continuidad de producción.
El mantenimiento conserva el desempeño del sistema y evita desviaciones que impacten pulimiento, enjuague, limpieza, preparación de soluciones, agua DI o sistemas de alta pureza. Un servicio de ósmosis inversa debe revisar presión diferencial, flujo permeado, recuperación, rechazo de sales, conductividad, dosificación química, filtros, pretratamiento, bombas, sensores, válvulas, estado de membranas, calibración e historial de alarmas.
La categoría de servicios ósmosis inversa puede apoyar la búsqueda de proveedores para diagnóstico, mantenimiento preventivo, correctivo, limpieza CIP, sustitución de membranas, optimización y operación. En semiconductores, el servicio debe considerar incrustación, biofouling, partículas, sílice, metales, estabilidad de conductividad, continuidad de línea y protección de etapas posteriores.
| Actividad | Objetivo | Indicador de desempeño |
|---|
| Inspección operativa | Detectar desviaciones en presión, flujo, recuperación y conductividad. | Tendencias dentro de línea base. |
| Cambio de filtros | Proteger membranas frente a partículas, coloides y ensuciamiento. | Presión diferencial controlada. |
| Limpieza CIP | Recuperar flujo, rechazo o presión cuando hay incrustación o fouling. | Mejora documentada posterior a limpieza. |
| Calibración | Asegurar mediciones confiables de conductividad, caudal y presión. | Instrumentos dentro de tolerancia. |
| Optimización | Mejorar recuperación, estabilidad del permeado y carga a pulidores. | Menor costo operativo y desempeño normalizado. |
Buenas prácticas de servicio
- Registrar parámetros antes y después de cada intervención.
- Normalizar desempeño por temperatura, presión y condiciones de operación.
- Revisar pretratamiento, sanitización y dosificación antes de atribuir fallas a membranas.
- Documentar químicos, tiempos, concentraciones y resultados de CIP.
- Validar conductividad de permeado, rechazo de sales y recuperación por etapa.
- Definir criterios para limpieza, cambio de membranas, rediseño u optimización.
Sección 6 · Criterios de compra
Criterios para seleccionar una solución RO para semiconductores
La ósmosis inversa semiconductores debe evaluarse con enfoque de agua de alta pureza, baja conductividad, control iónico, protección de obleas, limpieza crítica, continuidad operativa y trazabilidad de variables. En fabricación y servicios asociados a semiconductores, el agua puede utilizarse en enjuague, limpieza, preparación de soluciones, alimentación a EDI, resinas de pulimiento, ultrafiltración, UV, sistemas de agua ultrapura, humidificación, enfriamiento, calderas o servicios auxiliares. La ósmosis inversa permite reducir conductividad, sólidos disueltos, dureza, sílice, boro según membrana, cloruros, sulfatos, metales y carga iónica, pero su desempeño depende del análisis de agua, pretratamiento, selección de membranas, presión, flujo permeado, recuperación, rechazo de sales, automatización, instrumentación, materiales, sanitización, limpieza CIP, mantenimiento, monitoreo de tendencias, control de incrustación, control de bioensuciamiento, disponibilidad de refacciones y soporte técnico especializado. Una solución bien especificada ayuda a estabilizar el tratamiento de agua semiconductores, reducir residuos iónicos, proteger procesos sensibles, alimentar etapas de pulimiento y sostener calidad confiable en aplicaciones donde pequeñas desviaciones pueden afectar rendimiento, defectos o continuidad de producción. La ósmosis inversa semiconductores debe evaluarse con enfoque de agua de alta pureza, baja conductividad, control iónico, protección de obleas, limpieza crítica, continuidad operativa y trazabilidad de variables. En fabricación y servicios asociados a semiconductores, el agua puede utilizarse en enjuague, limpieza, preparación de soluciones, alimentación a EDI, resinas de pulimiento, ultrafiltración, UV, sistemas de agua ultrapura, humidificación, enfriamiento, calderas o servicios auxiliares. La ósmosis inversa permite reducir conductividad, sólidos disueltos, dureza, sílice, boro según membrana, cloruros, sulfatos, metales y carga iónica, pero su desempeño depende del análisis de agua, pretratamiento, selección de membranas, presión, flujo permeado, recuperación, rechazo de sales, automatización, instrumentación, materiales, sanitización, limpieza CIP, mantenimiento, monitoreo de tendencias, control de incrustación, control de bioensuciamiento, disponibilidad de refacciones y soporte técnico especializado. Una solución bien especificada ayuda a estabilizar el tratamiento de agua semiconductores, reducir residuos iónicos, proteger procesos sensibles, alimentar etapas de pulimiento y sostener calidad confiable en aplicaciones donde pequeñas desviaciones pueden afectar rendimiento, defectos o continuidad de producción.
La compra debe considerar calidad del agua, caudal, recuperación, baja conductividad, rechazo de contaminantes críticos, compatibilidad con etapas de alta pureza, documentación y capacidad de soporte. Un proveedor adecuado debe entender la relación entre agua de alimentación, RO, EDI, resinas, UV, ultrafiltración, almacenamiento, distribución, monitoreo y mantenimiento. La propuesta debe explicar cómo se alcanzará la calidad requerida, cómo se protegerán las membranas y cómo se atenderán desviaciones.
También se debe revisar disponibilidad de refacciones, consumibles, membranas, químicos de limpieza, calibración de instrumentos, análisis de agua, tiempos de respuesta y soporte en sitio. Una solución económica sin respaldo puede generar costos mayores por paros, agua fuera de especificación, cambio prematuro de membranas, sobrecarga de pulidores, baja recuperación o mantenimiento correctivo repetitivo.
Preguntas para proveedores
- ¿El diseño parte de análisis de agua y calidad requerida para semiconductores?
- ¿Incluye pretratamiento, RO, instrumentación, dosificación, control y almacenamiento?
- ¿Qué conductividad, recuperación, rechazo de sales, sílice, metales o boro se esperan?
- ¿Cómo se documentan arranque, mantenimiento, limpieza y cambios de membrana?
- ¿El proveedor ofrece diagnóstico, refacciones, servicio en sitio y soporte técnico?
- ¿Qué criterios indican limpieza, optimización, rediseño o sustitución de membranas?
- ¿La solución puede crecer si aumenta producción, caudal o exigencia de calidad?
La mejor decisión combina diseño técnico, baja carga iónica, protección de etapas de pulimiento y servicio especializado para sostener calidad en semiconductores.
