Sección 2 · Arquitectura del sistema
Arquitectura de un sistema de tratamiento de agua integrado con RO
La integración RO inicia con una arquitectura clara del sistema de tratamiento de agua. Esta arquitectura define el orden de tecnologías, los puntos de medición, las interconexiones hidráulicas, los tanques de balance, los bombeos, las válvulas, el control automático y los criterios de operación. Una planta integrada debe recibir agua con condiciones controladas, proteger cada etapa posterior y entregar el caudal y calidad requeridos por el proceso industrial.
El error más común es seleccionar equipos por separado y conectarlos al final. Cuando esto ocurre, aparecen diferencias de presión, caudal insuficiente, exceso de retrolavados, alarmas mal configuradas, paros por bajo nivel, problemas de cloro residual o variaciones de conductividad. La integración debe diseñarse como una línea completa: captación, pretratamiento, seguridad de membranas, ósmosis inversa, almacenamiento, postratamiento y distribución.
Entrada controladaCalidad de alimentación compatible con filtros, suavizadores, UF y membranas RO.
Proceso coordinadoSecuencia de bombeos, válvulas, retrolavados, enjuagues, alarmas y paro seguro.
Salida validadaAgua tratada con calidad, caudal y presión adecuados para la aplicación final.
Elementos que deben integrarse desde ingeniería
- Análisis de agua de alimentación, variabilidad estacional y contaminantes críticos.
- Capacidad de filtros multimedia, carbón activado, cartuchos, suavizadores o ultrafiltración.
- Dosificación de químicos, antiincrustante, bisulfito, ajuste de pH y limpieza CIP.
- Bombeo de transferencia, bombeo de alta presión, recirculaciones y líneas de rechazo.
- Instrumentación para caudal, presión, conductividad, ORP, pH, turbidez, SDI y nivel.
- Tableros, PLC, HMI, alarmas, interlocks y comunicación con sistemas existentes.
- Compatibilidad con sistema de ósmosis inversa existente o nuevo.
La arquitectura también debe considerar mantenimiento. Un sistema integrado debe permitir aislar equipos, lavar membranas, hacer retrolavados, cambiar cartuchos, tomar muestras, calibrar sensores y operar parcialmente cuando sea necesario.
Sección 3 · Pretratamiento integrado
Integración del pretratamiento para proteger membranas RO
El pretratamiento es la base de una integración RO confiable. Su función es acondicionar el agua antes de la ósmosis inversa para reducir sólidos, turbidez, dureza, cloro, materia orgánica, hierro, manganeso, aceites, sílice u otros contaminantes que pueden causar ensuciamiento, incrustación o daño químico. Cuando el pretratamiento no está bien integrado, la planta RO puede producir menos, consumir más energía y requerir limpiezas frecuentes.
La selección entre suavizadores, filtros, carbón activado, dosificación química o ultrafiltración y RO depende de la calidad del agua, la recuperación deseada, la calidad final y el riesgo operativo. En aguas variables, la ultrafiltración puede aportar una barrera más estable contra partículas y coloides. En aguas con dureza, el suavizador o la dosificación antiincrustante deben dimensionarse correctamente. En aguas con cloro, el carbón activado o el bisulfito deben proteger las membranas de poliamida.
| Tecnología previa | Función dentro del sistema | Riesgo si no se integra bien |
|---|
| Filtro multimedia | Reduce sólidos suspendidos y turbidez. | SDI alto, cartuchos saturados y ensuciamiento de membranas. |
| Carbón activado | Remueve cloro, olor, color y algunos orgánicos. | Daño oxidativo en membranas o crecimiento microbiológico. |
| Suavizador | Reduce dureza para disminuir incrustación. | Precipitación de carbonatos y caída de flujo. |
| Ultrafiltración | Barrera física para sólidos, coloides y microorganismos. | Variación de alimentación, limpiezas frecuentes y presión diferencial alta. |
| Dosificación química | Ajusta pH, controla incrustación o neutraliza oxidantes. | Sobredosificación, subdosificación, corrosión o escalamiento. |
| Cartuchos de seguridad | Protegen la bomba y membranas de partículas finas. | Obstrucción, pérdida de presión y paros por bajo flujo. |
Criterios de diseño para pretratamiento integrado
- Validar el flujo máximo y promedio de alimentación a RO.
- Definir calidad objetivo antes de membranas: turbidez, SDI, cloro libre, dureza y pH.
- Coordinar retrolavados, regeneraciones y limpiezas con disponibilidad de agua.
- Evitar que la operación de una etapa afecte presión o caudal de otra.
- Instalar puntos de muestreo antes y después de cada tecnología crítica.
- Relacionar el diseño con pretratamiento para ósmosis inversa cuando el agua requiere protección adicional.
La integración del pretratamiento debe proteger membranas y estabilizar operación. No basta con instalar filtros: deben operar con lógica, medición y mantenimiento compatibles con la demanda de la planta.
Sección 4 · Tecnologías complementarias

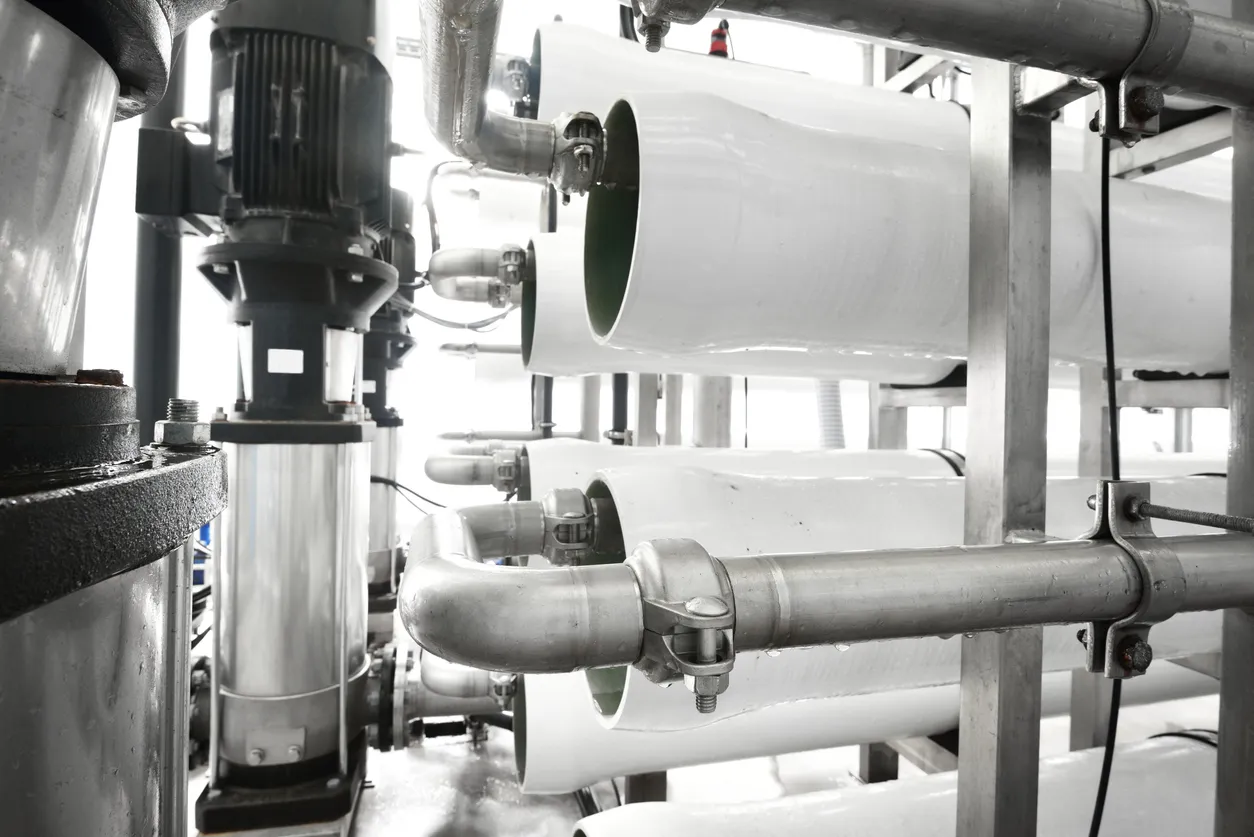

Integración de RO con ultrafiltración, EDI y otras tecnologías
Un sistema de tratamiento de agua industrial puede requerir más de una tecnología. La ósmosis inversa reduce sales disueltas y contaminantes iónicos, pero no siempre es suficiente por sí sola. La ultrafiltración puede estabilizar el agua de alimentación; el suavizador puede reducir dureza; el carbón activado puede remover cloro; la EDI puede pulir el permeado para aplicaciones de alta pureza; la desinfección UV puede controlar carga microbiológica; y el postratamiento puede ajustar pH, alcalinidad o minerales.
La integración de ultrafiltración y RO es frecuente cuando se busca mayor protección ante variabilidad de agua superficial, reúso o agua con sólidos coloidales. La UF reduce partículas y microorganismos, mientras que la RO se enfoca en sales y conductividad. Cuando el objetivo es agua ultrapura, la RO puede alimentar EDI, pero el diseño debe garantizar baja dureza, bajo CO2, conductividad controlada y operación continua. Cada combinación exige condiciones de entrada y salida específicas.
Ultrafiltración y ROMejora protección física y estabilidad antes de membranas de ósmosis inversa.
RO y EDIProduce agua de alta pureza cuando se requiere baja conductividad y baja carga iónica.
RO y postratamientoAjusta el agua final para proceso, caldera, enjuague o uso especializado.
| Combinación | Aplicación típica | Punto crítico de integración |
|---|
| Filtro multimedia + carbón + RO | Agua de pozo o red con sólidos y cloro. | Controlar cloro libre, presión y saturación de medios. |
| Suavizador + RO | Agua con dureza elevada y riesgo de incrustación. | Monitorear fuga de dureza, salmuera y regeneración. |
| UF + RO | Agua superficial, reúso o alimentación variable. | Coordinar retrolavados, químicos y caudal continuo a RO. |
| RO + EDI | Agua de alta pureza para procesos exigentes. | Controlar conductividad, CO2, dureza y continuidad de flujo. |
| RO + UV + almacenamiento | Control microbiológico en agua tratada. | Evitar recontaminación, zonas muertas y recirculación deficiente. |
La decisión debe basarse en la calidad del agua, el objetivo de calidad final, el costo de operación y la criticidad del proceso. Una integración correcta reduce consumo de químicos, protege membranas, mejora disponibilidad y facilita la trazabilidad de desempeño.
Sección 5 · Control e instrumentación
Control, instrumentación y automatización en la integración RO
La integración de sistemas RO debe incluir instrumentación suficiente para operar, proteger y diagnosticar la planta. Los sensores de presión, caudal, conductividad, pH, ORP, turbidez, nivel y temperatura permiten entender qué ocurre en cada etapa. Sin medición, la operación depende de inspecciones manuales y es más difícil detectar ensuciamiento, pérdida de rechazo, fallas de pretratamiento o condiciones de riesgo para las membranas.
El control debe coordinar arranque, paro, enjuague, retrolavados, dosificación, alarmas, interlocks, bloqueo por bajo nivel, protección de bomba, apertura de válvulas, envío a drenaje y transferencia a tanque. También debe definir qué variables se registran para análisis de tendencia. En sistemas industriales, la integración con HMI, PLC o SCADA permite mejorar supervisión, reducir errores y documentar el desempeño del sistema de tratamiento de agua.
Variables recomendadas para una planta integrada
- Caudal de alimentación, permeado, rechazo y recirculación.
- Presión antes y después de filtros, cartuchos, UF y membranas RO.
- Conductividad de alimentación, permeado y rechazo.
- pH, ORP, temperatura, turbidez y nivel de tanques.
- Estado de bombas, válvulas, dosificadores y alarmas.
- Horas de operación, retrolavados, limpiezas y eventos críticos.
| Función de control | Beneficio operativo | Ejemplo de uso |
|---|
| Interlock por bajo nivel | Protege bombas y evita operación en seco. | Bloqueo de bomba de alta presión. |
| Enjuague automático | Reduce concentración y protege membranas. | Flush al paro o por alta conductividad. |
| Alarma por presión diferencial | Detecta obstrucción o ensuciamiento. | Cartuchos, UF o arreglo de membranas. |
| Registro de tendencias | Permite mantenimiento predictivo y diagnóstico. | Caída de flujo normalizado o rechazo de sales. |
| Control de dosificación | Evita subdosificación o exceso químico. | Antiincrustante, bisulfito o ajuste de pH. |
Una planta integrada debe ser medible. La instrumentación adecuada permite detectar problemas antes de que afecten calidad, producción o vida útil de las membranas.
Sección 6 · Evaluación de proveedor
Cómo evaluar una propuesta de integración de sistemas RO
Una propuesta de integración RO debe explicar cómo interactúan las tecnologías, no solo enlistar equipos. Debe incluir diagrama de proceso, criterios de calidad, capacidad por etapa, balances de flujo, puntos de medición, lógica de control, compatibilidad hidráulica, requerimientos eléctricos, plan de instalación, pruebas de desempeño y alcance de capacitación. La claridad del alcance es clave para evitar que el comprador reciba equipos desconectados en lugar de un sistema de tratamiento de agua funcional.
Checklist para comparar propuestas
- Confirmar que la propuesta parte de análisis de agua y demanda real del proceso.
- Verificar que cada tecnología tenga función justificada dentro del sistema.
- Revisar compatibilidad de caudal, presión, recuperación, retrolavados y almacenamiento.
- Solicitar especificación de sensores, válvulas, PLC, HMI, alarmas e interlocks.
- Confirmar si incluye instalación, puesta en marcha, capacitación y documentación.
- Solicitar criterios de aceptación: caudal, conductividad, presión, recuperación y calidad.
- Evaluar costo total de operación: químicos, energía, consumibles, agua de rechazo y mantenimiento.
- Confirmar disponibilidad de refacciones, membranas, cartuchos, resinas, químicos y soporte técnico.
La mejor integración es aquella que entrega estabilidad, calidad, mantenibilidad y datos para operar. Un diseño aparentemente económico puede generar costos mayores si no considera retrolavados, espacio, drenaje, automatización, protección de membranas o facilidad de mantenimiento. Por eso conviene revisar la propuesta como un sistema completo y no como una suma de componentes.
La integración debe traducirse en operación confiable. El proveedor debe demostrar cómo cada etapa protege a la siguiente y cómo el sistema será medido, mantenido y validado.
