Sección 2 · Función del arreglo
Función de la configuración membranas RO en una planta industrial
La configuración membranas RO determina cómo se distribuye el agua de alimentación a través de los portamembranas, cómo se concentra el rechazo y cómo se produce el permeado en cada etapa. En una planta de ósmosis inversa, no todas las membranas reciben exactamente la misma condición hidráulica; las primeras membranas suelen recibir mayor caudal y menor concentración, mientras que las membranas posteriores trabajan con agua más concentrada y menor caudal de barrido.
Por eso el arreglo de membranas RO debe diseñarse para mantener equilibrio entre producción, recuperación y seguridad operativa. Una configuración bien definida ayuda a evitar recuperación excesiva por elemento, baja velocidad de barrido, presión diferencial alta, incrustación, ensuciamiento localizado, caída de producción y pérdida de rechazo de sales. También facilita el mantenimiento porque permite aislar trenes, interpretar presiones y comparar el desempeño entre etapas.
Distribución hidráulicaOrganiza caudal y presión para que cada etapa opere dentro de límites aceptables.
Control de recuperaciónPermite alcanzar la recuperación objetivo sin concentrar en exceso el rechazo.
DiagnósticoFacilita evaluar presión diferencial, producción y conductividad por tren o etapa.
Qué define el arreglo
- Número de portamembranas por etapa y cantidad de membranas por tubo de presión.
- Relación entre primera etapa y segunda etapa, por ejemplo 1:1, 2:1, 3:2 o 4:2.
- Caudal de alimentación, caudal de permeado y caudal de rechazo en cada etapa.
- Velocidad de barrido sobre membranas para reducir concentración polarizada.
- Recuperación por tren, por etapa y por elemento de membrana.
- Presión necesaria para producir el permeado esperado.
- Capacidad de limpieza, enjuague y operación parcial del sistema.
- Compatibilidad con membranas industriales para ósmosis inversa.
La configuración no debe elegirse únicamente por espacio disponible o número de membranas. Debe validarse con cálculos de flujo, presión, recuperación, calidad de agua y límites recomendados para el tipo de membrana.
Sección 3 · Configuraciones comunes

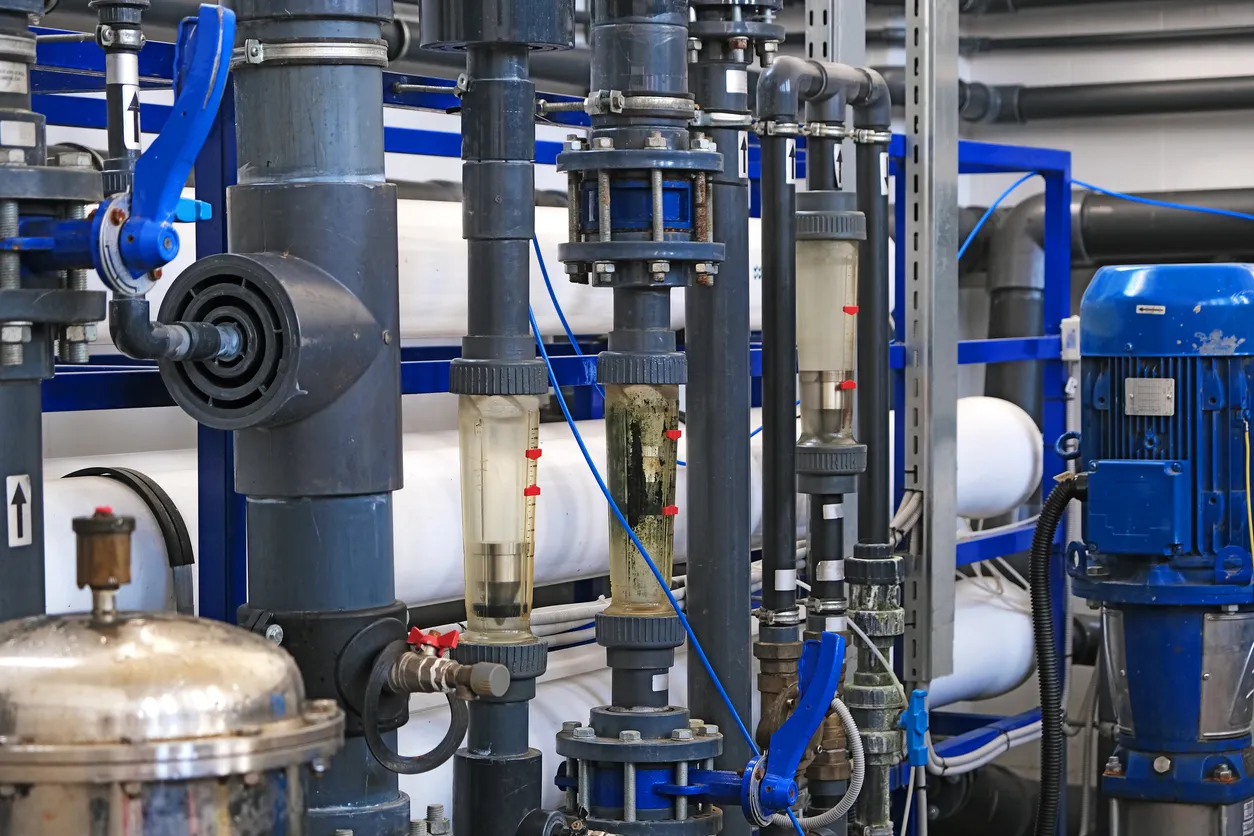

Arreglos 1:1, 2:1 y otras configuraciones utilizadas en sistemas RO
Los arreglos de membranas se expresan normalmente como una relación entre etapas. Un arreglo 1:1 puede representar un portamembranas en primera etapa y otro en segunda etapa, o una cantidad equivalente de tubos en cada etapa. Un arreglo 2:1 indica que la primera etapa tiene el doble de portamembranas que la segunda, lo que permite distribuir más caudal al inicio y concentrar el rechazo hacia una etapa posterior más pequeña.
En sistemas pequeños o compactos, puede utilizarse una sola etapa o una configuración simple. En sistemas industriales de mayor capacidad, se utilizan etapas múltiples para mejorar recuperación sin sobrecargar las membranas. La elección depende del caudal, salinidad, recuperación, presión disponible, número de membranas y límites de fabricante. También pueden existir trenes paralelos cuando se requiere redundancia, mantenimiento sin parar toda la producción o crecimiento modular.
Comparación general
| Configuración | Uso común | Consideración técnica |
|---|
| Una etapa | Sistemas pequeños, baja recuperación o aplicaciones simples. | Menor complejidad, pero recuperación limitada. |
| 1:1 | Caudales moderados, configuraciones compactas o balance sencillo. | Debe validar que la segunda etapa mantenga flujo de barrido suficiente. |
| 2:1 | Configuración industrial frecuente para mejorar recuperación. | Distribuye alimentación en primera etapa y concentra en segunda. |
| 3:2 o 4:2 | Sistemas de mayor caudal o trenes con más portamembranas. | Requiere cálculo detallado de presión, flujo y concentración. |
| Trenes paralelos | Redundancia, crecimiento modular o mantenimiento operativo. | Debe equilibrar caudales y control entre trenes. |
1:1Arreglo sencillo y útil en sistemas compactos cuando el balance hidráulico lo permite.
2:1Muy usado para mejorar recuperación manteniendo distribución razonable de caudal.
ParaleloÚtil cuando se requiere continuidad, expansión o mantenimiento por tren.
En un sistema de ósmosis inversa de tres membranas, por ejemplo, la configuración puede ser compacta y depender fuertemente del caudal de alimentación, la bomba, la calidad del agua y la recuperación deseada. Aunque el número de membranas sea pequeño, el arreglo debe respetar límites de flujo y presión para evitar fallas prematuras.
Un arreglo 2:1 no es automáticamente mejor que un 1:1. La mejor configuración es la que mantiene producción, recuperación, presión diferencial y calidad de permeado dentro de límites seguros.
Sección 4 · Criterios de diseño
Criterios para diseñar el arreglo de membranas RO
Diseñar el arreglo de membranas RO requiere calcular el balance hidráulico de alimentación, permeado y rechazo. También se deben revisar parámetros como recuperación total, recuperación por etapa, flujo de permeado por membrana, presión diferencial, concentración de sales, índice de ensuciamiento, temperatura y compatibilidad con pretratamiento. Estos factores determinan si una configuración es estable o si operará forzada desde el arranque.
El diseño debe revisar las condiciones más desfavorables. Si el agua cambia de temperatura, salinidad o ensuciamiento, el sistema puede requerir más presión o producir menos permeado. Si la recuperación se ajusta demasiado alta para ahorrar agua, el rechazo puede concentrarse y favorecer incrustación. Si la segunda etapa recibe poco caudal, puede perder velocidad de barrido y ensuciarse más rápido.
Datos necesarios para validar configuración
- Análisis de agua de alimentación, conductividad, dureza, sílice, alcalinidad, SDI y temperatura.
- Caudal requerido de permeado y horas de operación diaria.
- Recuperación objetivo y límites de concentración del rechazo.
- Tipo de membrana, tamaño, número de elementos y límites del fabricante.
- Presión disponible, bomba, pérdida de carga en tuberías y portamembranas.
- Velocidad mínima de barrido y flujo máximo por membrana.
- Riesgo de incrustación, ensuciamiento orgánico, coloides o precipitación.
- Requerimientos de operación parcial, limpieza CIP, enjuague y mantenimiento.
| Criterio | Qué se evalúa | Impacto en el arreglo |
|---|
| Caudal | Alimentación, permeado y rechazo por etapa. | Define número de tubos y distribución entre etapas. |
| Recuperación | Porcentaje de agua convertida en permeado. | Afecta concentración del rechazo y riesgo de incrustación. |
| Presión diferencial | Pérdida de presión a través de membranas y etapas. | Ayuda a detectar límites hidráulicos y ensuciamiento. |
| Calidad de agua | Sales, dureza, sílice, SDI, orgánicos y temperatura. | Condiciona recuperación segura y necesidad de pretratamiento. |
| Mantenimiento | Acceso, aislamiento, CIP y operación parcial. | Influye en trenes paralelos, válvulas y segmentación. |
Un diseño robusto no busca únicamente maximizar recuperación; busca un equilibrio entre consumo de agua, calidad del permeado, presión, vida útil de membranas, consumo energético y facilidad de operación.
Sección 5 · Riesgos operativos
Riesgos de una configuración de membranas RO incorrecta
Una configuración mal seleccionada puede generar problemas desde el arranque o después de pocas semanas de operación. Entre los síntomas más comunes están baja producción de permeado, presión diferencial creciente, ensuciamiento acelerado, incrustación en membranas finales, alta conductividad, recuperación inestable y necesidad frecuente de limpieza. Estos problemas no siempre provienen de la membrana; muchas veces el origen está en un arreglo hidráulico mal balanceado.
También puede ocurrir que la planta produzca bien al inicio, pero opere con márgenes muy reducidos. Cuando cambian temperatura, calidad de agua o condición de filtros, el sistema pierde estabilidad. Por eso el arreglo debe incluir margen operativo y monitoreo suficiente para detectar desviaciones. Una configuración exigente sin instrumentación adecuada vuelve difícil diagnosticar qué etapa está fallando.
Problemas frecuentes
- Segunda etapa con bajo caudal de barrido y alta concentración de sales.
- Recuperación total mayor a la que permite la química del agua.
- Presión diferencial excesiva por exceso de caudal o ensuciamiento localizado.
- Distribución desigual entre trenes paralelos.
- Falta de válvulas o puntos de medición para evaluar cada etapa.
- Diseño sin margen para variaciones de temperatura o salinidad.
- Selección de membranas no alineada con recuperación y calidad requerida.
- Imposibilidad de aislar etapas o limpiar adecuadamente con CIP.
| Síntoma | Causa probable relacionada con arreglo | Revisión recomendada |
|---|
| Baja producción | Presión insuficiente o distribución de caudal deficiente. | Revisar balance, bomba y presión por etapa. |
| Alta presión diferencial | Exceso de caudal, obstrucción o ensuciamiento por etapa. | Medir presión antes y después de cada tramo. |
| Incrustación frecuente | Recuperación excesiva o rechazo muy concentrado. | Evaluar química del agua y recuperación segura. |
| Conductividad elevada | Daño o sobrecarga de membranas finales. | Revisar rechazo de sales y desempeño por etapa. |
| Limpiezas frecuentes | Diseño sin barrido suficiente o pretratamiento insuficiente. | Validar SDI, flujo, presión diferencial y configuración. |
Cuando una planta RO falla repetidamente, no conviene cambiar membranas sin revisar primero configuración, recuperación, presión diferencial, pretratamiento y datos operativos.
Sección 6 · Evaluación técnica
Cómo evaluar una propuesta de configuración de membranas RO
Al comparar propuestas de sistemas RO, el comprador debe revisar cómo está configurado el arreglo de membranas, cuántas etapas incluye, cuántos portamembranas tiene cada etapa, cuántas membranas hay por tubo, cuál es la recuperación proyectada y qué presión de operación se considera. Una cotización que solo indica capacidad de producción sin explicar el arreglo deja fuera información crítica para evaluar desempeño y vida útil.
Checklist para revisar antes de comprar
- Solicitar diagrama del arreglo de membranas, etapas y trenes.
- Confirmar caudal de alimentación, permeado y rechazo por etapa.
- Validar recuperación total y recuperación por etapa.
- Revisar presión de operación, presión diferencial y límites esperados.
- Confirmar tipo, cantidad, tamaño y modelo de membranas.
- Solicitar criterios de diseño usados: calidad de agua, temperatura y salinidad.
- Verificar puntos de medición para presión, caudal y conductividad.
- Revisar acceso para mantenimiento, reemplazo de membranas y limpieza CIP.
La configuración debe ser coherente con la operación real de la planta. Si el sistema requiere continuidad, puede convenir dividir en trenes paralelos. Si se busca alta recuperación, se debe validar el riesgo de incrustación y la capacidad del pretratamiento. Si la producción varía, se requiere analizar operación parcial sin forzar las membranas. La decisión debe basarse en ingeniería, no solo en costo inicial.
Una buena propuesta debe incluir arreglo, balance hidráulico, recuperación, presión, membranas, instrumentación y criterios de mantenimiento. Sin esa información, la comparación técnica queda incompleta.
