Instrumentación de Ósmosis Inversa

Función de la instrumentación RO en plantas industriales

La instrumentación RO convierte la operación de una planta de ósmosis inversa en datos medibles. En lugar de depender únicamente de inspecciones visuales, el operador puede observar presiones, caudales, conductividad, temperatura, niveles, alarmas y tendencias. Estos datos son indispensables para mantener producción, calidad de permeado, recuperación y protección de membranas.

Una planta sin sensores RO suficientes puede seguir produciendo agua, pero no permite distinguir si una caída de flujo proviene de ensuciamiento, presión insuficiente, problema de bomba, filtro obstruido, válvula mal ajustada, cambio de salinidad o falla de membrana. Por eso la instrumentación debe diseñarse como parte integral del sistema y conectarse con el programa de monitoreo, mantenimiento y optimización.

Objetivos principales

• Verificar presión de alimentación, presión de bomba y presión diferencial en membranas.
• Medir caudal de alimentación, permeado y rechazo para calcular recuperación.
• Controlar conductividad o TDS en permeado para validar calidad del agua tratada.
• Detectar baja presión de succión, alta presión, bajo nivel y operación fuera de rango.
• Registrar tendencias para monitoreo de ósmosis inversa.
• Identificar condiciones que requieren limpieza, ajuste o diagnóstico técnico.
• Integrar señales al tablero, HMI, PLC, SCADA o telemetría industrial.
• Documentar desempeño para auditorías, garantías, operación y mantenimiento.

La instrumentación bien especificada reduce incertidumbre y permite que la operación sea repetible, trazable y defendible técnicamente frente a mantenimiento, calidad y producción.

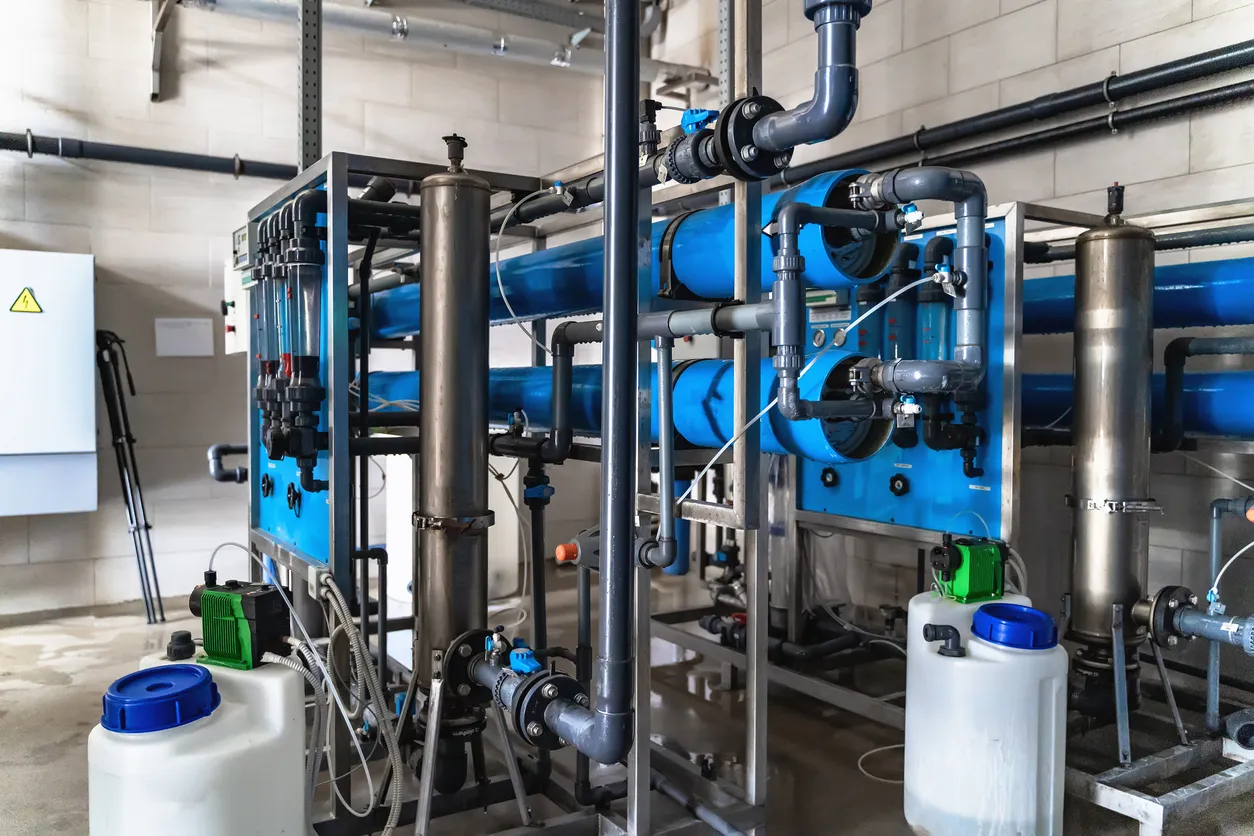

Sensores RO y equipos de medición utilizados en ósmosis inversa

Los sensores RO se seleccionan según la variable crítica a medir, el rango de operación, la precisión requerida, el tipo de señal, la compatibilidad química y el punto de instalación. En plantas industriales, los instrumentos más comunes son manómetros, transmisores de presión, caudalímetros, conductivímetros, sensores de temperatura, sensores de nivel, presostatos, interruptores de flujo, pH, ORP y medidores asociados a pretratamiento.

La elección entre lectura local y señal al PLC depende del nivel de automatización. Un manómetro local puede ayudar al operador en inspección visual, pero un transmisor permite alarmas, tendencias, registros históricos y control automático. En sistemas donde la calidad del agua es crítica, la conductividad del permeado debe medirse en línea para detectar paso de sales, daño de membranas, mala recuperación o cambios de operación.

Instrumentos habituales

• Manómetros en alimentación, descarga de bomba, entrada a membranas, rechazo y permeado.
• Transmisores de presión para control, alarmas y tendencias en HMI o SCADA.
• Caudalímetros de alimentación, permeado y rechazo para balance hidráulico.
• Conductivímetros en alimentación y permeado para evaluar rechazo de sales.
• Sensor de temperatura para compensación de lectura y análisis de desempeño.
• Sensor de nivel en tanque de alimentación para proteger bomba de alta presión.
• Presostatos de baja y alta presión para interlocks de seguridad.
• Medidores de pH y ORP cuando hay dosificación química, decloración o pretratamiento sensible.

Ubicación correcta de instrumentos, señales y puntos de medición

La instrumentación RO debe ubicarse donde el dato tenga utilidad operativa. Un sensor mal colocado puede entregar una lectura técnicamente real, pero poco útil para diagnóstico. Por ejemplo, medir presión solo en descarga de bomba no permite saber la pérdida en filtros o membranas; medir conductividad solo en alimentación no confirma calidad de permeado; no medir caudal de rechazo impide calcular recuperación real.

La ubicación también debe considerar mantenimiento y calibración. Los instrumentos deben instalarse con válvulas de aislamiento, puntos de purga, conexiones accesibles y protección contra vibración o golpes. En líneas de alta presión, se deben usar accesorios y materiales adecuados. En sensores de conductividad, el montaje debe evitar burbujas, flujo inestable o zonas muertas que distorsionen la medición.

Puntos recomendados

• Presión antes y después de filtros de cartucho para detectar obstrucción.
• Presión de succión y descarga de bomba para proteger equipo de alta presión.
• Presión de entrada y salida de membranas para calcular presión diferencial.
• Caudal de permeado y rechazo para determinar recuperación real.
• Conductividad de alimentación y permeado para calcular rechazo de sales.
• Temperatura de alimentación para interpretar variaciones de flujo.
• Nivel de tanque de alimentación para evitar operación en seco.
• pH y ORP cuando el pretratamiento o la protección de membranas lo requiera.

La ubicación debe documentarse en P&ID, lista de instrumentos y planos de instalación. Esto evita omisiones durante fabricación del skid o montaje en campo y facilita futuras ampliaciones.

Alarmas, interlocks y control automático en monitoreo osmosis inversa

El monitoreo osmosis inversa debe incluir alarmas e interlocks para proteger el sistema. Una alarma avisa una desviación; un interlock toma acción, como detener la bomba, impedir arranque o cambiar estado de operación. En RO industrial, estas funciones protegen membranas, bomba de alta presión, tuberías, calidad del agua y continuidad de producción.

Las alarmas deben definirse con valores de diseño y experiencia operativa. Alarmas demasiado sensibles generan falsas paradas; alarmas demasiado amplias permiten daño antes de actuar. También es importante diferenciar alarmas informativas, preventivas y críticas. La lógica debe documentarse en el tablero, PLC, HMI y manual operativo para que el operador sepa qué hacer.

Alarmas recomendadas

• Baja presión de alimentación o succión de bomba.
• Alta presión en descarga o entrada a membranas.
• Alta presión diferencial en filtros o membranas.
• Bajo nivel de tanque de alimentación.
• Alta conductividad en permeado.
• Bajo caudal de permeado o rechazo fuera de rango.
• Falla de variador, motor, sobrecarga o paro de emergencia.
• pH u ORP fuera de rango cuando hay control químico.

Criterios para evaluar instrumentación RO antes de comprar o instalar

Al evaluar instrumentación para sistemas de ósmosis inversa, el comprador debe revisar si los instrumentos permiten operar, proteger, diagnosticar y optimizar el sistema. No basta con que una propuesta incluya “instrumentación básica”; debe indicar variables, rangos, marcas o especificaciones, tipo de señal, ubicación, conexión al tablero, calibración, alarmas e integración con HMI o monitoreo remoto.

Checklist para cotización

• Solicitar lista de instrumentos con variable, rango, señal y ubicación.
• Confirmar qué instrumentos son lectura local y cuáles transmiten señal al control.
• Revisar si incluye caudalímetros de alimentación, permeado y rechazo.
• Validar conductivímetros en alimentación y permeado para rechazo de sales.
• Confirmar sensores de baja presión, alta presión y nivel para protección de bomba.
• Solicitar matriz de alarmas, interlocks y secuencia de arranque/paro.
• Revisar facilidad de calibración, aislamiento, mantenimiento y repuestos.
• Evaluar integración con optimización de ósmosis inversa y monitoreo de tendencias.

La instrumentación adecuada puede representar una diferencia importante en disponibilidad, calidad y costo operativo. Un sistema con buenos sensores permite detectar desviaciones antes de que se conviertan en fallas, programar limpiezas oportunas, confirmar recuperación real y proteger componentes de alto valor.
