Ingeniería de Detalle en Ósmosis Inversa

Alcance de la ingeniería de detalle osmosis inversa

La ingeniería de detalle osmosis inversa establece el alcance técnico que permite pasar de una idea de tratamiento de agua a un proyecto ejecutable. Mientras la ingeniería conceptual responde qué se necesita y la ingeniería básica define criterios generales, la ingeniería de detalle especifica cómo se construirá, conectará, controlará, probará y operará el sistema RO. Esto incluye documentación suficiente para compras, fabricación, instalación, integración eléctrica, automatización, pruebas y arranque.

En proyectos industriales, la falta de detalle genera incertidumbre: tuberías sin diámetro definido, válvulas omitidas, instrumentos mal ubicados, tableros sin señales suficientes, skids sin acceso para mantenimiento, pretratamientos sin conexión clara y responsabilidades indefinidas. Por eso la ingeniería de detalle debe convertirse en una base técnica que alinee al comprador, proveedor, instalador, operador y área de mantenimiento.

Qué debe cubrir el alcance

• Base de diseño con calidad de agua, caudal, recuperación, presión, temperatura y calidad de permeado.
• Balance hidráulico y criterios de operación para alimentación, permeado, rechazo y recirculación.
• Selección de membranas, portamembranas, bomba, tuberías, válvulas, instrumentos y tablero.
• Planos de arreglo general, implantación, conexiones, skid, drenajes y servicios auxiliares.
• P&ID con líneas, válvulas, instrumentos, señales, interlocks y puntos de muestreo.
• Especificaciones técnicas para compras y comparación de proveedores.
• Criterios de fabricación, montaje, pruebas hidrostáticas, pruebas eléctricas y arranque.
• Relación con ingeniería de ósmosis inversa para asegurar coherencia entre diseño y ejecución.

El resultado esperado no es un conjunto de dibujos aislados, sino un paquete técnico consistente que pueda ser usado para construir y validar la planta sin depender de interpretaciones improvisadas.

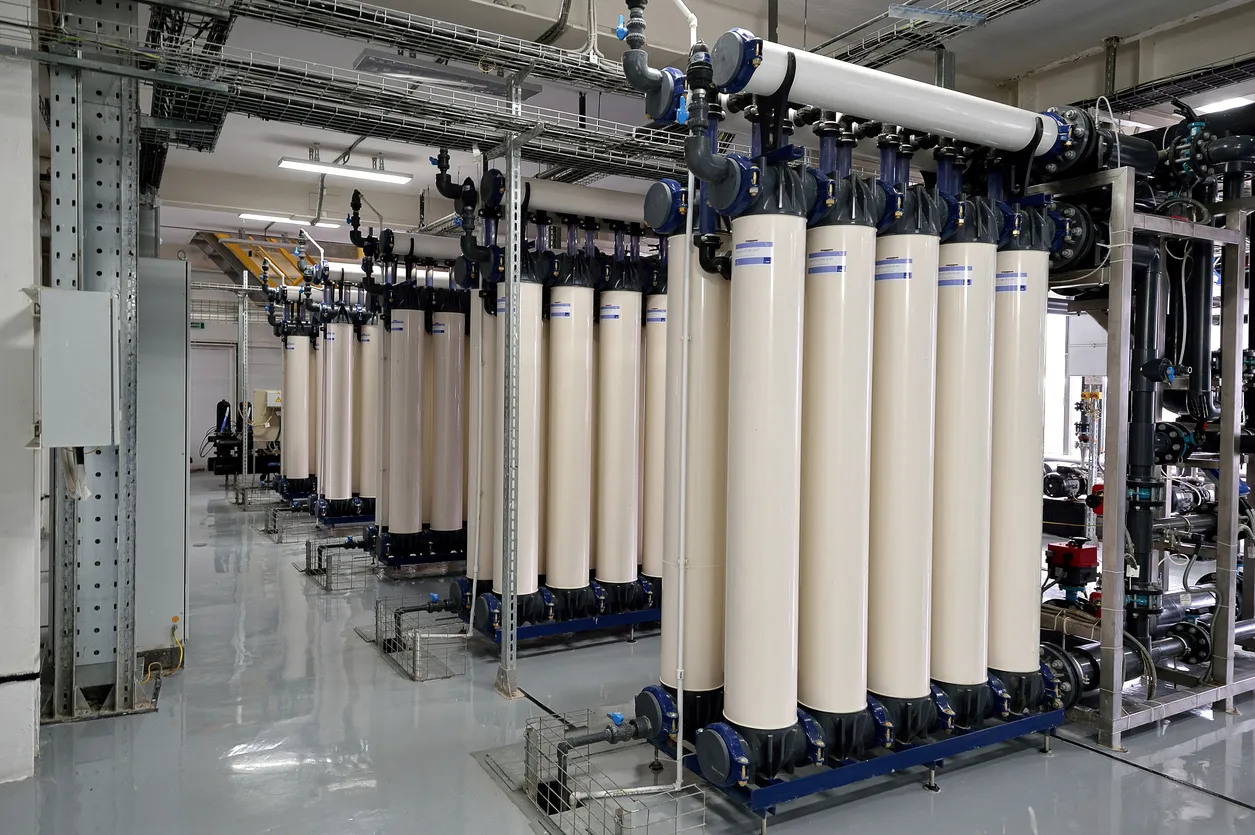

Planos RO y documentos clave del proyecto ejecutivo RO

Los planos RO son una parte central del proyecto ejecutivo RO. Deben mostrar cómo se distribuyen equipos, tuberías, válvulas, instrumentos, drenajes, puntos de servicio y conexiones con otras áreas. Un plano útil no solo presenta la ubicación de equipos; también facilita instalación, operación y mantenimiento. Debe permitir que el equipo de montaje entienda dónde conectar, qué instalar, cómo soportar, qué materiales usar y cómo dejar accesos para servicio.

Además de planos, la ingeniería de detalle incluye memorias, especificaciones, listas y criterios de aceptación. Estos documentos son necesarios para comprar componentes correctos, fabricar skids, revisar compatibilidad de materiales, programar PLC, cablear señales, instalar tableros y establecer pruebas de desempeño. En proyectos industriales, la documentación también ayuda a controlar cambios, evitar duplicidades y delimitar responsabilidades.

Entregables recomendados

• Base de diseño y criterios de operación del sistema RO.
• Diagrama de flujo de proceso y P&ID con instrumentación completa.
• Plano de arreglo general y layout de sala o skid.
• Planos de tuberías, isométricos, soportes y conexiones principales.
• Lista de materiales mecánicos: válvulas, tuberías, conexiones, portamembranas y accesorios.
• Lista de instrumentos: caudalímetros, transmisores, manómetros, conductivímetros y sensores.
• Especificaciones de bomba, membranas, tablero, PLC, HMI y variadores.
• Diagramas eléctricos, lista de señales, arquitectura de control y lógica de alarmas.
• Manual de operación, matriz de alarmas, secuencia de arranque y paro.
• Plan de pruebas, criterios de aceptación, comisionamiento y entrega.

Disciplinas que intervienen en la ingeniería de detalle de una planta RO

La ingeniería de detalle para ósmosis inversa requiere coordinación entre proceso, mecánica, tuberías, eléctrica, control, instrumentación, civil e instalación. Cada disciplina aporta información que debe coincidir con las demás. Por ejemplo, el área de proceso define recuperación y caudal; mecánica selecciona bomba y materiales; instrumentación define mediciones; eléctrica alimenta motores y tableros; control automatiza secuencias; civil prepara bases y drenajes. Si una disciplina cambia sin actualizar a las demás, el proyecto pierde consistencia.

Esta coordinación es crítica cuando el sistema RO se integra con pretratamiento, tanques, dosificación química, CIP, descarga de rechazo, equipos existentes o sistemas de supervisión. El proyecto no termina en el skid: también debe considerar las interfaces con sitio, operación, seguridad, mantenimiento y futuras expansiones. Por eso se recomienda revisar la ingeniería de detalle dentro del alcance completo del proyecto de ósmosis inversa.

Revisión por disciplina

• Proceso: balance hidráulico, recuperación, rechazo de sales, presión osmótica y calidad de permeado.
• Mecánica: materiales, presión, tuberías, soportes, válvulas, portamembranas y bomba.
• Instrumentación: ubicación de sensores, rangos, señales, precisión, calibración y accesibilidad.
• Eléctrica: carga instalada, protecciones, cableado, tableros, variadores y tierras.
• Control: alarmas, interlocks, secuencias, permisos de arranque, paro y limpieza.
• Civil: bases, anclajes, drenajes, espacio libre, peso, maniobras y seguridad de instalación.
• Operación: facilidad de lectura, muestreo, cambio de cartuchos, limpieza CIP y cambio de membranas.
• Mantenimiento: repuestos, accesos, desmontaje, pruebas y documentación de equipos.

La calidad de la ingeniería se mide por la coherencia entre documentos. Si el P&ID indica un instrumento que no aparece en lista de señales o si el layout no deja espacio para extraer membranas, el paquete debe corregirse antes de ejecutar.

Cómo validar la ingeniería de detalle antes de fabricar o instalar

La validación de ingeniería de detalle debe realizarse antes de liberar compras, fabricación o instalación. Este proceso revisa que los planos RO, especificaciones, listas de materiales, memorias y diagramas eléctricos sean consistentes. También confirma que el sistema pueda operar, mantenerse y probarse en las condiciones reales de sitio. Una revisión temprana cuesta menos que corregir tuberías, tableros, bases o instrumentación durante el montaje.

La validación debe incluir revisión técnica interna, revisión con proveedor, revisión con usuario final y revisión con instalación. En proyectos industriales, conviene usar listas de verificación por disciplina. El objetivo es detectar omisiones, interferencias, conflictos de alcance y criterios incompletos. Después de la revisión, los cambios deben registrarse con control documental para evitar que el equipo de fabricación use versiones obsoletas.

Checklist de validación

• Confirmar que la base de diseño coincida con la calidad de agua y la demanda real.
• Revisar que balance, recuperación, presión, caudales y rechazo sean coherentes.
• Verificar que P&ID, layout, lista de materiales y lista de instrumentos coincidan.
• Validar materiales de tubería, presión nominal, compatibilidad química y temperatura.
• Confirmar accesos para mantenimiento, extracción de membranas, bomba y filtros.
• Revisar alarmas, interlocks, señales, diagrama eléctrico y secuencia de control.
• Confirmar drenajes, CIP, puntos de muestreo, válvulas de aislamiento y bypass.
• Definir pruebas FAT, SAT, pruebas hidrostáticas, pruebas eléctricas y criterios de aceptación.
• Controlar versiones, revisiones, responsables y fecha de liberación de documentos.

Criterios para contratar ingeniería de detalle y proyecto ejecutivo RO

Al contratar ingeniería de detalle osmosis inversa, el comprador debe evaluar alcance, experiencia, entregables, responsabilidad técnica y compatibilidad con la etapa del proyecto. No todas las propuestas incluyen el mismo nivel de profundidad. Algunas solo entregan un plano general; otras incluyen P&ID, especificaciones, listas, memorias, diagramas eléctricos, control, pruebas y acompañamiento de arranque. Comparar únicamente precio puede ocultar omisiones que después se pagan como cambios o retrabajos.

Checklist para solicitar cotización

• Definir si se requiere ingeniería básica, detalle, proyecto ejecutivo, fabricación o acompañamiento en instalación.
• Solicitar lista clara de entregables: planos RO, P&ID, layout, memorias, listas y especificaciones.
• Confirmar si incluye revisión de pretratamiento, CIP, drenaje, electricidad, control e instrumentación.
• Pedir criterios de diseño: calidad de agua, caudal, recuperación, presión, rechazo y temperatura.
• Definir número de revisiones, formato de entrega, control documental y responsables de aprobación.
• Solicitar experiencia en proyectos RO industriales y conocimiento de operación y mantenimiento.
• Confirmar si incluye soporte para compras, comparación técnica de equipos y revisión de proveedores.
• Definir criterios de aceptación de ingeniería y documentación final para construcción.

La ingeniería de detalle debe ayudar a tomar decisiones de compra informadas. Un paquete completo permite comparar bombas, membranas, skids, tableros, instrumentos y servicios de instalación con base técnica. También ayuda a evitar que el proveedor entregue un equipo que produce agua, pero no se integra correctamente al proceso industrial, al sitio o al mantenimiento.
