Sección 2 · Aplicaciones industriales

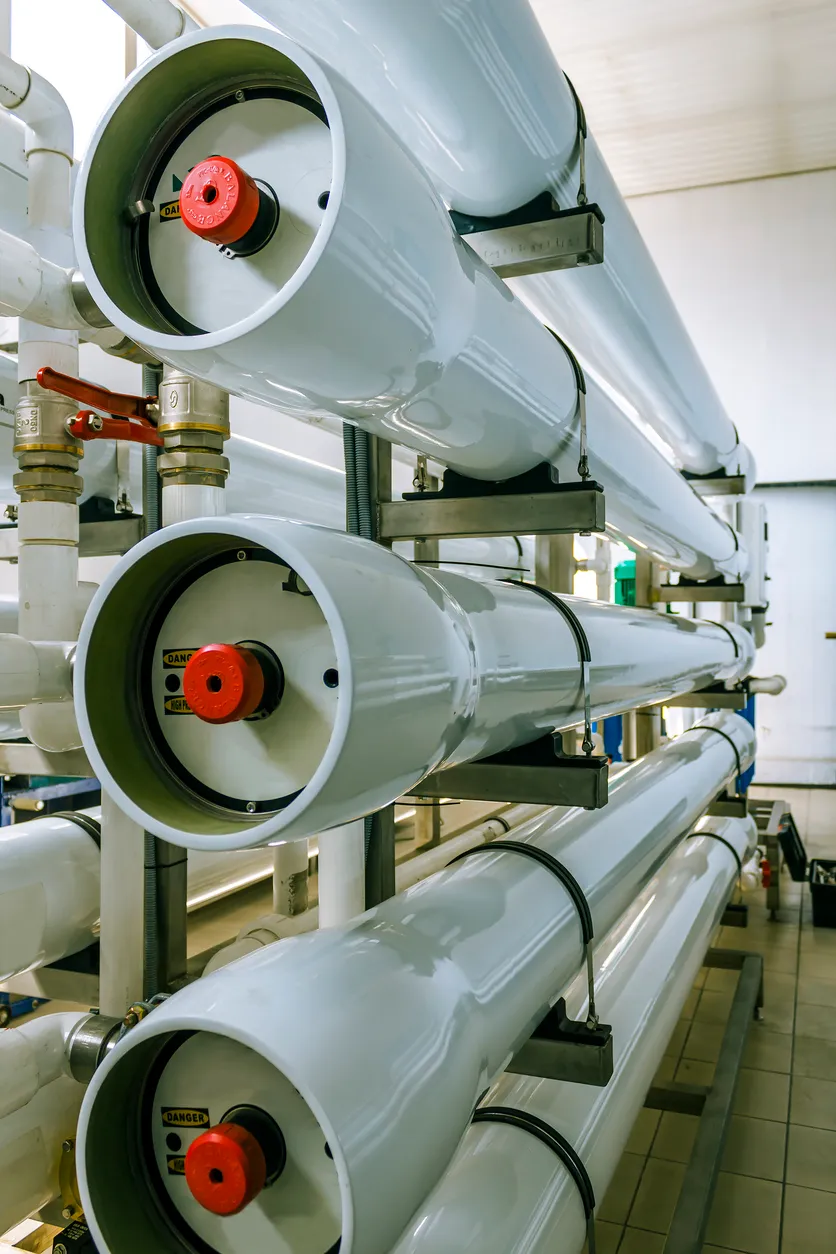

Aplicaciones de portamembranas industriales RO en plantas de ósmosis inversa
Los portamembranas industriales RO se utilizan en plantas de tratamiento de agua que trabajan con membranas de ósmosis inversa
de formatos comerciales e industriales, especialmente en sistemas 4040 y 8040. Su función es contener los elementos bajo presión,
conducir el flujo de alimentación, concentrado y permeado, mantener el sellado entre etapas y permitir que la membrana opere
en condiciones controladas. Se encuentran en plantas de agua de proceso, desmineralización, calderas, torres de enfriamiento,
agua embotellada, alimentos y bebidas, farmacéutica, hoteles, hospitales, parques industriales, reúso y tratamiento de agua salobre.
En aplicaciones industriales, la selección del vessel no debe tratarse como un accesorio secundario. Una carcasa inadecuada
puede afectar el desempeño del arreglo completo, provocar fugas, aumentar tiempos de mantenimiento o impedir el uso de
membranas equivalentes. Además, cuando se trabaja con equipos críticos, el portamembranas debe permitir inspección, limpieza,
reemplazo y operación segura durante toda la vida útil del sistema.

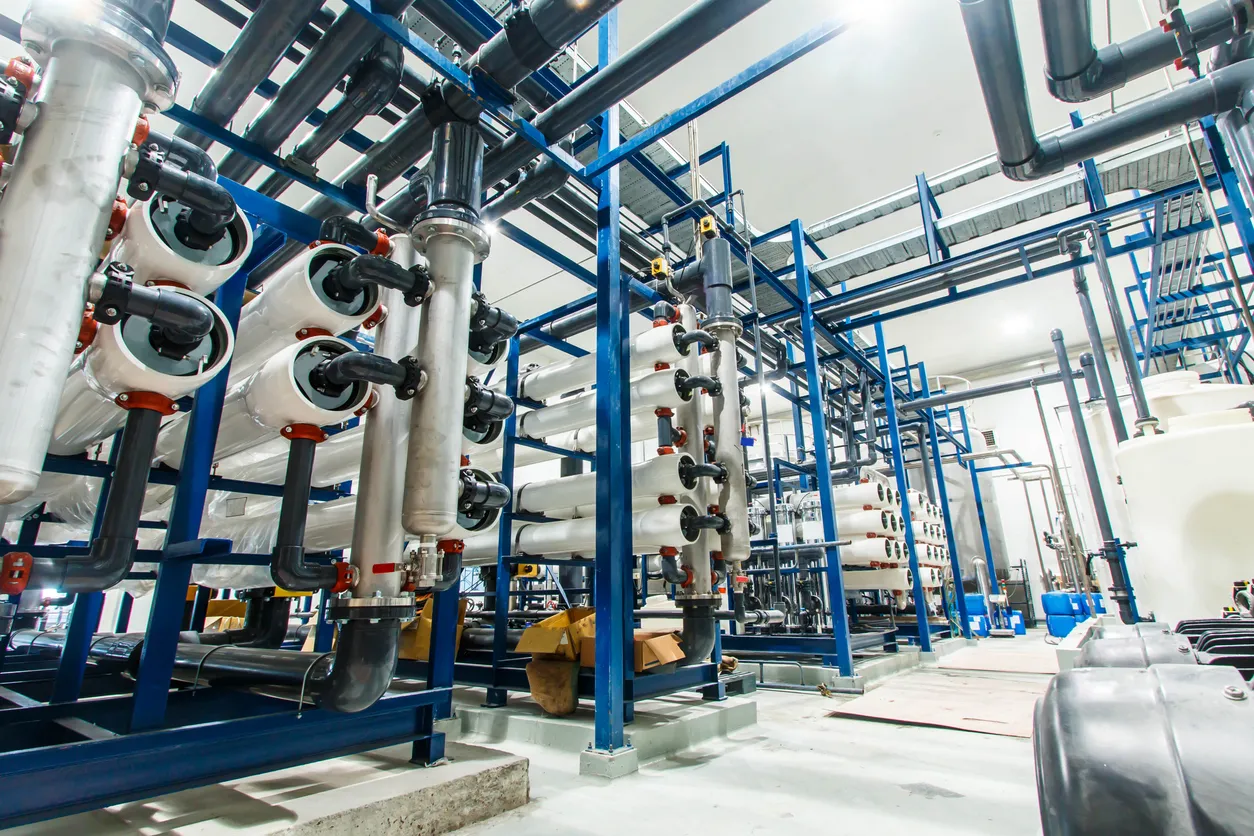

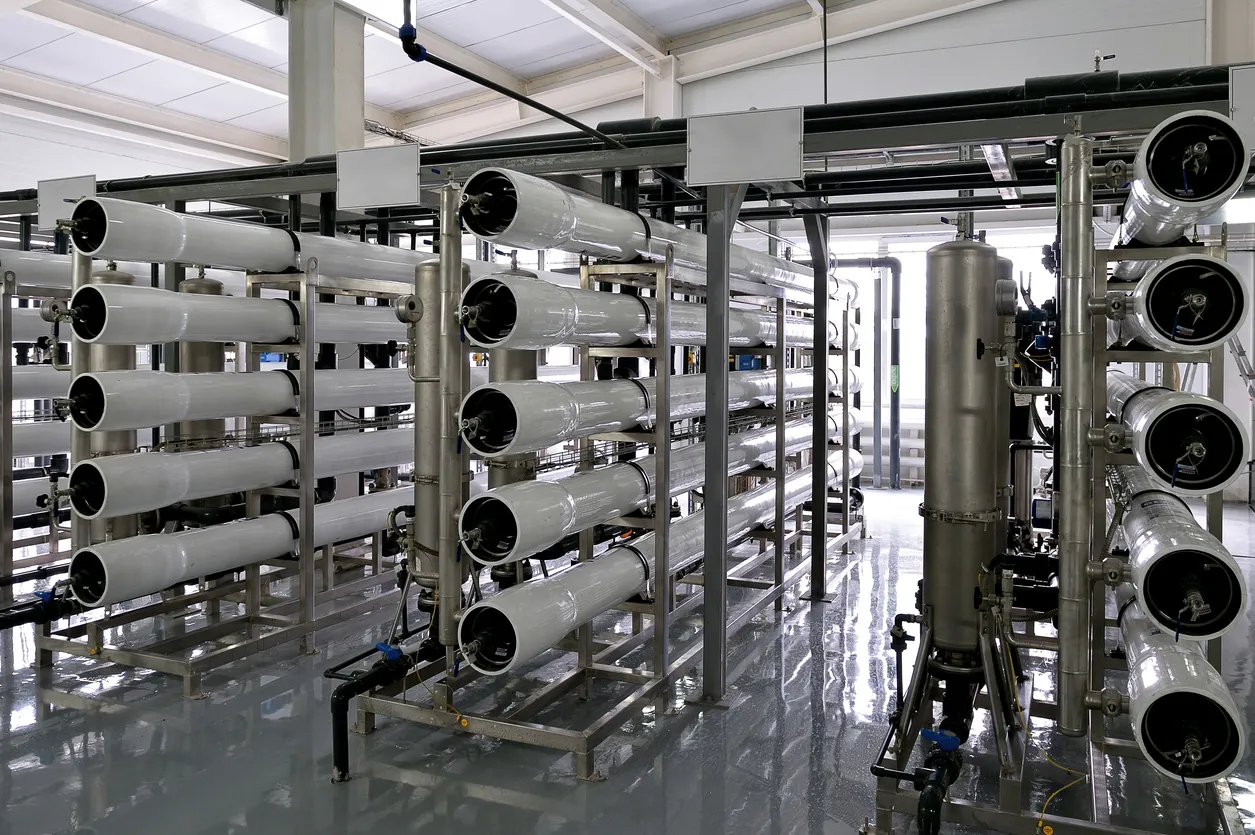

Plantas de alto caudalPortamembranas 8040 para trenes industriales con varios elementos por vessel, operación continua y mayor producción de permeado.
Equipos compactosPortamembranas 4040 para skid comerciales, sistemas medianos, agua de proceso, laboratorios y servicios auxiliares.
Reemplazo o retrofitSelección para sustituir vessels dañados, ampliar capacidad o adaptar un sistema a nuevas membranas y condiciones de operación.
Para revisar el contexto general de los elementos que se alojan dentro de estos componentes, consulte
membranas de ósmosis inversa. Si la compra forma parte de
una actualización de equipo, también conviene revisar el tipo de membrana, presión de operación y configuración hidráulica
antes de aprobar el portamembranas.
En proyectos nuevos, el portamembranas debe definirse junto con bomba, instrumentación, válvulas, arreglo por etapas,
recuperación, caudal de alimentación y diseño del rack. En reemplazos, debe confirmarse compatibilidad dimensional con
el equipo instalado para evitar ajustes de tubería, soportes o conexiones no previstos.
Sección 3 · Selección técnica
Cómo seleccionar portamembranas industriales RO correctamente
La selección técnica debe partir de las condiciones reales del sistema. El diámetro y la longitud de la membrana son solo
el inicio; también deben revisarse presión de diseño, temperatura, material, conexiones, número de elementos, orientación,
tipo de permeado, tapas, seguros, sellos, adaptadores, compatibilidad química y espacio disponible para mantenimiento.
En plantas industriales, cualquier error de especificación puede provocar fugas, bypass interno, dificultad para extraer
elementos, daño en membranas o paros costosos.
Datos mínimos para especificar portamembranas industriales RO
- Formato de membrana compatible: 4040, 8040 u otra medida industrial, con longitud y diámetro exactos.
- Número de elementos por portamembranas y arreglo hidráulico por etapas o trenes.
- Presión máxima de diseño, presión normal de operación, presión de prueba y margen de seguridad.
- Tipo de conexión: entrada, salida, concentrado, permeado, conexión lateral o final según diseño.
- Material del portamembranas, tapas, adaptadores, sellos, abrazaderas, seguros y accesorios disponibles.
- Compatibilidad con agua de alimentación, químicos de limpieza, pH, temperatura y ambiente de instalación.
- Espacio para mantenimiento, extracción de membranas, maniobras de montaje y acceso a repuestos.
| Criterio |
Qué revisar |
Impacto en la decisión de compra |
| Presión de diseño |
PSI o bar máximos permitidos, presión de operación y condiciones de prueba. |
Evita operar fuera de rango, reduce riesgos de seguridad y protege tapas, sellos y conexiones. |
| Formato de membrana |
Compatibilidad con elementos 4040, 8040, número de elementos y adaptadores. |
Garantiza montaje correcto y evita fugas internas o errores de alineación. |
| Conexiones |
Ubicación, orientación, diámetro y tipo de entrada, salida, concentrado y permeado. |
Facilita integración con tuberías existentes y reduce retrabajos de instalación. |
| Material y ambiente |
Compatibilidad con humedad, corrosión, químicos, temperatura y condiciones de cuarto de equipos. |
Mejora vida útil del componente y reduce fallas por degradación o corrosión externa. |
| Repuestos |
Disponibilidad de tapas, o-rings, seguros, adaptadores, conectores y manuales. |
Reduce tiempos muertos durante mantenimiento, limpieza o reemplazo de membranas. |
Para comparar configuraciones de membranas y entender qué tipo de elemento irá instalado dentro del vessel, consulte
tipos de membranas de ósmosis inversa. Esta revisión
ayuda a evitar compras incompletas cuando el proyecto requiere portamembranas, membranas, conectores, adaptadores y sellos
compatibles entre sí.
En sistemas de reemplazo, no basta con medir el largo exterior. Es necesario confirmar la especificación del fabricante,
conexión de permeado, tipo de tapa, diámetro interior, capacidad de presión y compatibilidad con los elementos actuales.
En sistemas nuevos, el proveedor debe validar el diseño del rack y la orientación de mantenimiento.
Sección 4 · Operación y compatibilidad
Operación, compatibilidad y desempeño del portamembranas RO
El desempeño de un portamembranas industrial RO se observa en la estabilidad hidráulica del sistema. Un vessel adecuado
mantiene sellado, alineación de elementos, integridad de tapas y distribución de flujo conforme al diseño. Aunque el rechazo
de sales lo determina principalmente la membrana, el portamembranas puede afectar la operación si existe bypass, mala
instalación de adaptadores, daño en sellos, fuga de permeado, presión diferencial anormal o montaje incorrecto.
Durante la operación conviene monitorear presión de alimentación, presión de concentrado, caudal de permeado, conductividad,
presión diferencial y señales físicas de fuga. Después de una limpieza química o cambio de membranas, se recomienda revisar
el asentamiento de tapas, o-rings, conexiones y torque de elementos de sujeción si aplica. La compatibilidad con químicos
de limpieza también es importante: aunque la membrana tolere un rango de pH determinado, los sellos y componentes del
portamembranas deben resistir las mismas condiciones de operación y enjuague.
Sellado internoUn sello dañado o mal instalado puede generar mezcla de corrientes, pérdida de calidad o bypass de alimentación.
Integridad mecánicaTapas, seguros y conexiones deben soportar presión, vibración, maniobras y ciclos de mantenimiento.
Acceso de mantenimientoEl espacio frontal y posterior debe permitir extracción de membranas sin desmontajes excesivos.
| Señal operativa |
Posible causa relacionada |
Acción recomendada |
| Fuga visible en tapa o conexión |
O-ring dañado, tapa mal asentada, conexión incorrecta o presión fuera de rango. |
Detener con seguridad, despresurizar, inspeccionar sellos, tapa, conexión y especificación. |
| Conductividad anormal en permeado |
Bypass interno, adaptador mal instalado o daño en sellos de interconexión. |
Revisar instalación de membranas, adaptadores, brine seals y sellos de permeado. |
| Dificultad para extraer elementos |
Incrustación, deformación, falta de espacio o instalación sin lubricación adecuada. |
Planear mantenimiento, limpiar, revisar compatibilidad y condiciones de montaje. |
| Presión diferencial elevada |
Ensuciamiento de membranas, obstrucción, mala distribución o componentes dañados. |
Diagnosticar pretratamiento, membranas y estado interno del portamembranas. |
Para evaluar opciones comerciales y coordinar portamembranas con los elementos internos del sistema, consulte
venta de membranas de ósmosis inversa. En muchos proyectos,
revisar membranas y portamembranas de forma conjunta reduce incompatibilidades y permite cotizaciones más completas.
Sección 5 · Mantenimiento y reemplazo
Mantenimiento, inspección y reemplazo de portamembranas industriales RO
El mantenimiento de portamembranas industriales RO debe integrarse al programa de limpieza y cambio de membranas. Cada vez
que se abren los vessels conviene inspeccionar tapas, o-rings, adaptadores, superficies de contacto, seguros, conexiones,
soportes, corrosión externa, fisuras, deformaciones y acumulación de depósitos. La inspección preventiva reduce fugas,
evita daño a membranas nuevas y mejora la seguridad de operación.
Señales para revisar o reemplazar componentes
- Fugas recurrentes en tapas, conexiones o zonas de permeado después de mantenimiento.
- Daño visible en o-rings, seguros, adaptadores, tapas o superficies de sellado.
- Dificultad para instalar o extraer membranas por deformación, incrustación o desgaste.
- Compatibilidad insuficiente con nuevas membranas, mayor presión de operación o cambio de diseño.
- Falta de repuestos disponibles para tapas, conectores o sellos críticos del modelo instalado.
- Corrosión, golpes, envejecimiento, pérdida de trazabilidad o evidencia de operación fuera de especificación.
Cuando se reemplaza una membrana, también conviene revisar el portamembranas. Instalar elementos nuevos dentro de un vessel
con sellos dañados, tapas fatigadas o conexiones deterioradas puede generar fallas inmediatas y pérdida de calidad del
permeado. Asimismo, si el sistema se amplía o se modifica la presión de operación, el portamembranas debe confirmarse de
nuevo frente a la nueva condición de diseño.
Inspección visualBuscar fisuras, desgaste, corrosión, deformación y daño en áreas de sellado.
Repuestos críticosMantener o-rings, adaptadores, tapas y seguros compatibles con el modelo instalado.
Registro técnicoDocumentar fecha de apertura, limpieza, cambio de sellos, membranas instaladas y condiciones observadas.
Un mantenimiento correcto debe hacerse con el sistema despresurizado y bajo procedimiento seguro. Antes de abrir un
portamembranas, confirme aislamiento, drenaje, ausencia de presión residual y manejo adecuado de químicos de limpieza.
Sección 6 · Criterios de compra
Criterios para comprar portamembranas industriales RO
Antes de comprar portamembranas industriales RO, compare las opciones con una base técnica clara. El precio unitario debe
evaluarse junto con presión de diseño, compatibilidad, disponibilidad de repuestos, documentación, soporte del proveedor,
facilidad de instalación y vida útil esperada. Un portamembranas económico puede resultar costoso si requiere adaptaciones,
no cuenta con sellos disponibles o no se integra correctamente al arreglo hidráulico.
Checklist de compra industrial
- Confirmar formato de membrana, número de elementos por vessel y presión de diseño requerida.
- Validar conexiones, orientación, tipo de permeado, tapas, adaptadores, sellos y accesorios incluidos.
- Solicitar ficha técnica, manual de instalación, condiciones de operación y trazabilidad del componente.
- Confirmar compatibilidad con químicos de limpieza, temperatura, pH y ambiente de instalación.
- Revisar disponibilidad de repuestos, tiempos de entrega, garantía y soporte técnico.
- Comparar costo total: instalación, mantenimiento, paros, repuestos, vida útil y seguridad operativa.
En una cotización completa, el proveedor debe especificar modelo, presión, configuración, accesorios incluidos, tiempos de
entrega y recomendaciones de montaje. También debe confirmar si el portamembranas se integra a un sistema existente o si
forma parte de un diseño nuevo, porque eso cambia conexiones, soportes, orientación y espacio de mantenimiento.
| Elemento de compra |
Pregunta clave |
Por qué importa |
| Presión nominal |
¿Cubre la presión máxima del sistema con margen de seguridad? |
Reduce riesgos de operación fuera de especificación y fallas mecánicas. |
| Accesorios incluidos |
¿Incluye tapas, sellos, adaptadores, conexiones y seguros? |
Evita compras incompletas y retrasos durante montaje o mantenimiento. |
| Compatibilidad |
¿Coincide con membranas, rack, tuberías y configuración existente? |
Evita retrabajos, fugas y modificaciones no presupuestadas. |
| Soporte y repuestos |
¿Hay disponibilidad local o tiempos claros de entrega? |
Reduce tiempo muerto en reemplazos, limpiezas y fallas inesperadas. |
