Proceso de troquelado: cómo funciona, etapas clave y maquinaria industrial
Proceso de Troquelado Industrial Paso a Paso
El proceso de troquelado es una de las rutas más eficientes para fabricar piezas repetibles a partir de lámina: corta, perfora y conforma con alta velocidad usando un troquel y una prensa. Si buscas entender cómo funciona el troquelado y qué maquinaria interviene, aquí tienes una guía práctica enfocada en decisión técnica, productividad y control de calidad.
¿Qué resuelve el troquelado?
- Alta repetibilidad en piezas de lámina (series y volumen).
- Reducción de tiempos por operación vs. procesos manuales.
- Integración de corte + punzonado + conformado en un mismo ciclo.
- Control de tolerancias con troquel y prensa correctamente seleccionados.
Cómo funciona el troquelado en la industria
Para entender cómo funciona el troquelado, piensa en un “molde” de corte y formado (troquel) que se monta en una prensa. La lámina entra a una zona de trabajo; al descender el carro de la prensa, el punzón y la matriz aplican fuerza para cortar, perforar o conformar el material. La calidad final depende de holguras (clearance), alineación, rigidez del sistema, condición del filo y parámetros de operación (carrera, velocidad y tonelaje útil).
Elementos del sistema
- Prensa: genera el movimiento y la fuerza.
- Troquel: conjunto punzón, matriz, guías y placas.
- Alimentación: manual o automática (rollo/strip).
- Expulsión: salida de pieza y manejo de scrap.
Tipos de operación comunes
- Corte y recorte (blanking / trimming).
- Punzonado y perforado (piercing).
- Doblado (bending) y conformado.
- Troquel progresivo para varias estaciones.
Etapas del proceso de troquelado paso a paso
Un proceso de troquelado confiable se construye con disciplina de preparación, set-up y control. Estas son las etapas típicas:
1) Preparación del material
Selección de lámina (tipo, espesor, dureza), limpieza, lubricación si aplica y verificación de planitud. En rollo, se valida tensión y guiado del alimentador.
2) Montaje del troquel
Alineación, fijación y ajuste de altura de cierre. Se revisan guías, placas y topes; la repetibilidad del set-up reduce scrap.
3) Ajuste de parámetros
Definir carrera, velocidad (SPM), tonelaje útil, lubricación y secuencia de alimentación. Se hacen golpes de prueba con inspección dimensional y de rebaba.
4) Producción y control
Monitoreo de calidad (rebaba, deformación, tolerancias), desgaste del filo y estabilidad del alimentador. El mantenimiento preventivo sostiene el desempeño por turno.
Maquinaria y herramentales involucrados
La selección de equipo depende del volumen, geometría y material. Una línea de troquelado típica combina prensa + troquel + alimentación y dispositivos de seguridad. Si el proceso requiere cambios frecuentes o control fino, se revisa compatibilidad con control/automatización.

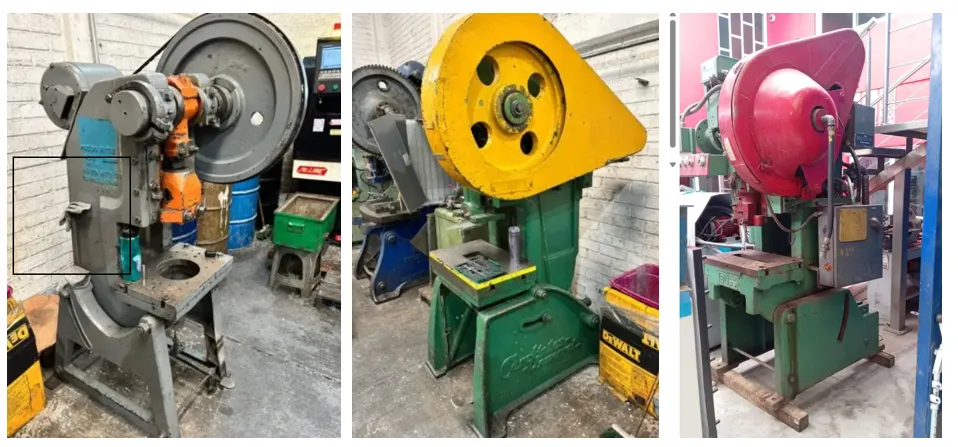

Prensa / troqueladora
Mecánica para alta cadencia o hidráulica para mayor control de fuerza/recorrido. Se valida tonelaje, carrera, mesa y rigidez.
Troquel
Simple, compuesto o progresivo. La calidad del filo, el clearance y la alineación definen rebaba, deformación y vida útil.
Alimentación y manejo
Enderezador, alimentador, desenrollador, mesas y expulsión de scrap. Un buen manejo de material reduce atascos y variación.
Calidad, seguridad y lecturas relacionadas
La calidad en el troquelado se observa en rebaba, deformación, dimensiones y acabado. Para sostener resultados, el control del troquel, mantenimiento, seguridad y parámetros estables es tan importante como la prensa. Si tu objetivo es escalar producción, prioriza estandarización de set-up y verificación por muestreo.
Checklist de control
- Clearance correcto y filo del troquel en buen estado (desgaste controlado).
- Alineación y fijación repetible del troquel; altura de cierre verificada.
- Parámetros estables: carrera, SPM/velocidad, lubricación y alimentación.
- Seguridad: enclavamientos, guardas y paro de emergencia funcional.
- Muestreo e inspección: rebaba, dimensión crítica y defectos por deformación.
Intelinks sugeridos
Profundiza con guías relacionadas:
Proveedores y soluciones relacionadas en MarketB2B.mx
Empresas que ofrecen productos y servicios vinculados directa o indirectamente con el tema tratado en este artículo.
| Proveedor | Productos o servicios que ofrece |
|---|---|
| Khronos Machinery | Venta de máquinas industriales NUEVAS: metaleros hidráulicos, dobladoras hidráulicas, sierras de cinta para metal y más soluciones para procesos metalmecánicos. |
| MAQUIMASH | Dobladoras, cizallas y troqueladoras industriales. Servicios de corte láser de metal, maquila de rolado de metal y placa, mantenimiento de dobladoras y cizallas. |
| FRISACV | Fabricación de dados para doblez de lámina, maquila de corte y doblez, fabricación y afilado de troqueles, afilado y cambio de cuchillas para cizallas y fabricación de muebles de metal. |
