Perforado
Formación de orificios o figuras mediante punzón y matriz calculados conforme al material y al tonelaje de trabajo.
Productos
Segunda mano
Servicios
Maquinaría industrial / Metalmecánica / Troqueladoras usadas
Segunda Mano
Troqueladora mecánica Cervantes S10 de 10 toneladas
Modelo: S10
Solicitar cotización
Cantidad: 1 Unidades
Vendido por:
Maquinaria Internacional
Maquinaria Internacional
Establecida desde 2000
Características y Ventajas
🏷️ Marca Cervantes
Identificación clara del fabricante para documentar el activo, buscar información y comparar componentes compatibles.
🔢 Modelo S10 y serie 054
Datos específicos que ayudan a distinguir el equipo y mantener un registro preciso para inspección y mantenimiento.
💪 Capacidad de 10 toneladas
Permite evaluar trabajos de troquelado ligero y medio cuando la fuerza calculada se mantiene dentro del rango nominal.
↕️ Carrera fija de 1 1/2 pulgadas
Recorrido definido que favorece ciclos repetitivos con herramentales compatibles con la altura y el movimiento disponible.
📏 Garganta de 5 1/2 pulgadas
Permite determinar cuánto puede introducirse la pieza desde su borde antes de llegar al punto de operación.
🛠️ Mesa de 18 1/2 x 24 pulgadas
Superficie amplia para validar el montaje del troquel, las placas de apoyo y los elementos de sujeción.
🦶 Pedal y motor de 2 HP
Configuración práctica para ciclos manuales repetitivos, sujeta a guardas, control seguro y alimentación eléctrica correcta.
Ventajas de comprar en VIAN
🔎 Equipos disponibles para revisión
La inspección física ayuda a confirmar dimensiones, componentes, condición y configuración antes de decidir la compra.
🤝 Atención personalizada
Recibe orientación para comparar la prensa con el proceso, el tonelaje requerido, el herramental y la instalación.
🏗️ Inventario metalmecánico
Acceso a maquinaria y accesorios para diferentes industrias, con opciones nuevas y usadas según disponibilidad.
🚚 Recomendación de transportistas
Apoyo para identificar alternativas de traslado según origen, destino, dimensiones y maniobras necesarias.
🧭 Localización de maquinaria
Si el equipo requerido no está disponible, puede solicitarse apoyo para encontrar opciones con características similares.
📋 Información para comparar
Los datos se presentan de forma ordenada para revisar capacidad, carrera, mesa, garganta, pedal y motor.
🏢 Atención en instalaciones
La exhibición de equipos permite realizar una revisión presencial y resolver dudas técnicas antes de la compra.
Modelo S10 · Serie 054
Troquelado mecánico con mesa amplia y accionamiento por pedal
La troqueladora mecánica Cervantes S10 de 10 toneladas combina una carrera fija de 1 1/2 pulgadas, garganta de 5 1/2 pulgadas y mesa de 18 1/2 por 24 pulgadas para apoyar operaciones repetitivas de corte, perforado, marcado y conformado ligero.
Capacidad
10 ton
Mesa
18 1/2” x 24”
Motor
2 HP
Configuración práctica para producción de taller
El accionamiento por pedal permite coordinar el ciclo con la colocación controlada de la pieza. El área de trabajo y la garganta deben compararse con el troquel y las dimensiones del componente.
- Modelo S10, serie 054.
- Carrera fija de 1 1/2 pulgadas.
- Mesa amplia para montaje de herramental.
Datos del equipo
Especificaciones de la troqueladora Cervantes S10
La información técnica ayuda a validar tonelaje, recorrido, acceso a la pieza, montaje del troquel y compatibilidad con la operación prevista.
| Marca | Cervantes |
|---|---|
| Modelo / serie | S10 / 054 |
| Capacidad | 10 toneladas |
| Carrera | Fija de 1 1/2 pulgadas |
| Área de trabajo | 8 1/2 pulgadas |
| Profundidad de garganta | 5 1/2 pulgadas |
| Mamelón | 1 pulgada |
| Mesa | 18 1/2 x 24 pulgadas |
| Accionamiento / motor | Pedal / 2 HP |
Importante: la capacidad nominal de 10 toneladas debe compararse con la fuerza calculada de cada operación. El material, espesor, perímetro de corte y posición de la carga modifican el esfuerzo requerido.
Usos industriales
Aplicaciones posibles de una troqueladora mecánica de 10 ton
El equipo puede integrarse a procesos de fabricación de piezas cuando el herramental, la carrera, la mesa y la profundidad de garganta resultan compatibles con el producto.
Corte y recorte
Separación de contornos, eliminación de rebabas de proceso y recorte de componentes con herramental apropiado.
Marcado
Grabado de referencias, claves o geometrías simples cuando el esfuerzo requerido está dentro del rango permitido.
Conformado ligero
Doblados, relieves y embutidos poco profundos sujetos a revisión de carrera, fuerza, holguras y diseño del troquel.
La mesa y garganta son adecuadas cuando
- El troquel y sus sujetadores caben en la mesa de 18 1/2 por 24 pulgadas.
- La pieza puede introducirse sin exceder la garganta de 5 1/2 pulgadas.
- El área de trabajo de 8 1/2 pulgadas permite el acceso requerido.
- La carga se mantiene centrada y dentro de la zona autorizada del equipo.
Conviene revisar otra prensa cuando
- El cálculo de fuerza se aproxima de forma continua a las 10 toneladas.
- La pieza o el troquel requieren una garganta o apertura mayor.
- El proceso necesita carrera variable o ajustes no confirmados.
- Se requiere automatización o controles adicionales para producción intensiva.
Evaluación técnica
Qué revisar antes de seleccionar la Cervantes S10
Una validación ordenada reduce el riesgo de incompatibilidad entre la máquina, el herramental y la pieza. También ayuda a prever la instalación, la seguridad y el mantenimiento.
Cálculo de tonelaje
En operaciones de corte se consideran el perímetro, el espesor y la resistencia al corte. Para conformado influyen además la geometría, radios, fricción y profundidad de la pieza.
01
Tonelaje requerido
Comparar el máximo calculado con las 10 toneladas y mantener un margen que evite trabajar al límite.
02
Carrera fija
Confirmar que 1 1/2 pulgadas permiten completar el movimiento del punzón sin interferencias.
03
Mamelón de 1 pulgada
Revisar el sistema de sujeción del punzón y su compatibilidad con el herramental disponible.
04
Mesa de trabajo
Validar planicidad, ranuras, perforaciones y espacio para fijar las placas del troquel.
05
Accionamiento por pedal
Comprobar respuesta, protección contra activación involuntaria y relación con el freno.
06
Motor de 2 HP
Confirmar placa, voltaje, fases, corriente, protecciones y condición del sistema eléctrico.
Puesta en operación
Instalación, seguridad y mantenimiento
La troqueladora debe colocarse sobre una superficie firme, nivelada y con espacio suficiente para alimentación, retiro de piezas y mantenimiento. La instalación eléctrica debe corresponder al motor de 2 HP.
Antes de cada turno
Inspeccionar pedal, freno, transmisión, lubricación, fijación del troquel, guardas y zona de trabajo.
Durante el proceso
Mantener manos fuera del punto de operación y utilizar métodos seguros de alimentación, sujeción y extracción.
Lista para revisar el estado del equipo
Revisar volante, transmisión, embrague, freno, corredera, guías, mamelón, lubricación, holguras y presencia de ruidos o vibraciones anormales.
Confirmar planicidad, fijaciones, desgaste, dimensiones útiles, garganta, alineación y espacio disponible para posicionar la pieza.
Validar pedal protegido, paro, guardas, bloqueo de energías, controles eléctricos, capacitación y procedimiento seguro para ajustar o cambiar troqueles.
La operación debe ajustarse a la normativa aplicable y al análisis de riesgos del centro de trabajo. La puesta en marcha debe realizarla personal calificado.
Preguntas frecuentes
Dudas sobre la troqueladora mecánica Cervantes S10
Respuestas para comparar sus dimensiones, capacidad, accionamiento y requerimientos de uso.
Es la fuerza nominal máxima indicada para el equipo. El trabajo debe calcularse con base en material, espesor, perímetro de corte y geometría, dejando margen de operación.
La especificación proporcionada señala una carrera fija. El troquel debe diseñarse o seleccionarse para completar el ciclo dentro de ese recorrido.
Indica cuánto puede introducirse una pieza desde su borde hacia la zona de trabajo. En este equipo la profundidad indicada es de 5 1/2 pulgadas.
La mesa mide 18 1/2 por 24 pulgadas. Debe verificarse que el troquel, las placas y los sujetadores puedan montarse sin interferencias.
Permite iniciar el ciclo con el pie, pero debe complementarse con guardas, pedal protegido y métodos que mantengan las manos fuera de la zona de riesgo.
Conviene revisar transmisión, volante, embrague, freno, guías, mesa, pedal, motor, cableado, lubricación, holguras y una prueba de funcionamiento segura.
Productos y servicios relacionados
Troqueladora mecánica 35 toneladas Cervantes 35 toneladas usada en venta
Modelo:CERVANTES 35 TON
$
87,000
00
Cantidad: 1
Troqueladora BLISS 45 toneladas (carrera fija, mecánica, accionamiento neumático)
Modelo:TROQUELADORA BLISS
Solicitar cotización
Troqueladora mecánica Americana de 15 toneladas
Modelo:AMERICANA | 15 TON
Solicitar cotización
Cantidad: 1

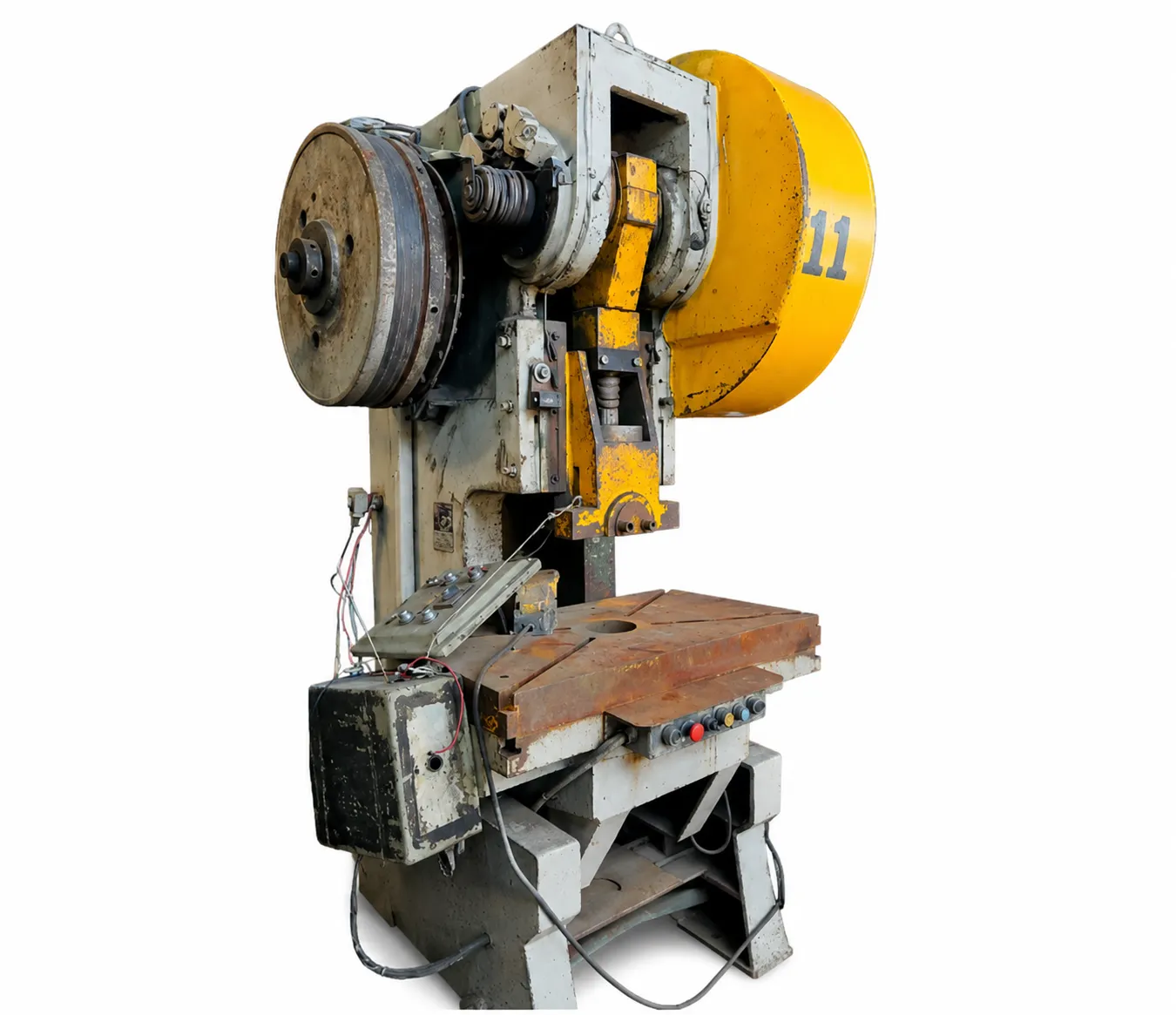

Troqueladora mecanica Inver-Press de 80 toneladas
Modelo:INVER-PRESS | 80 TON
Solicitar cotización
Cantidad: 1

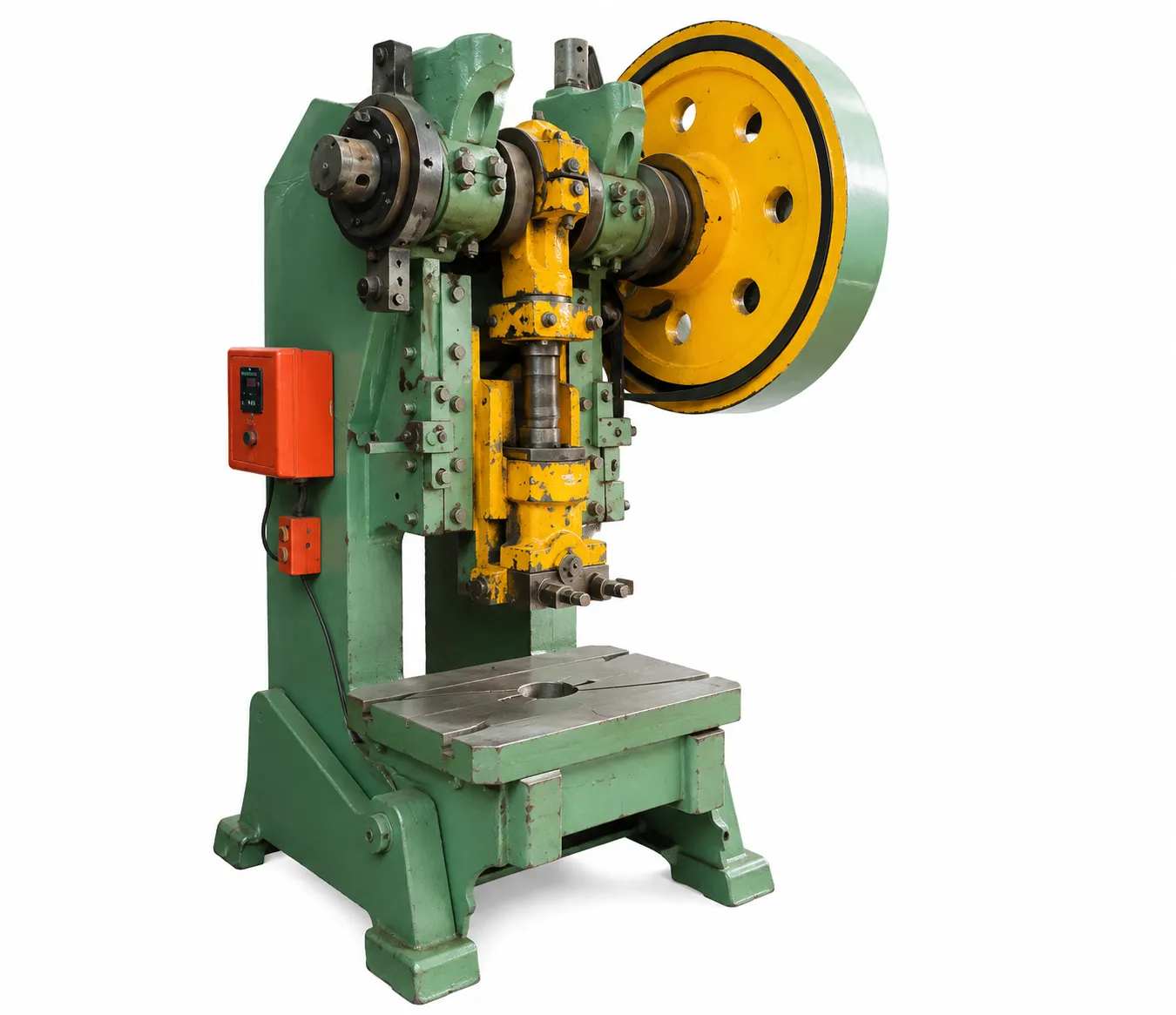

Troqueladora mecanica Johnson de 35 toneladas
Modelo:JOHNSON | 35 TON
Solicitar cotización
Cantidad: 1
Troqueladora mecánica Gutman de 70 toneladas
Modelo:GUTMAN | 70 TON
Solicitar cotización
Cantidad: 1

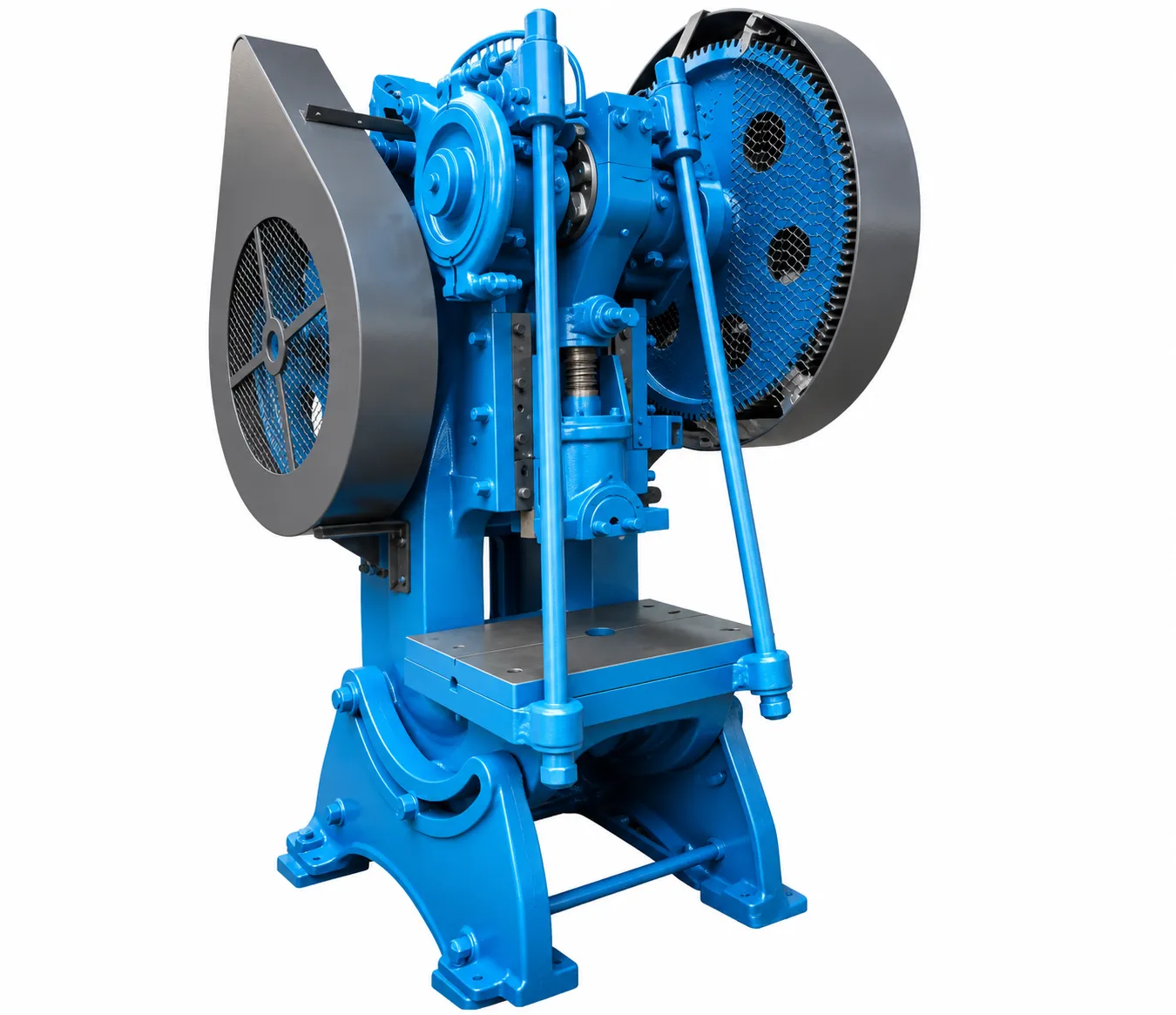

Troqueladora mecánica inglesa de 80 toneladas
