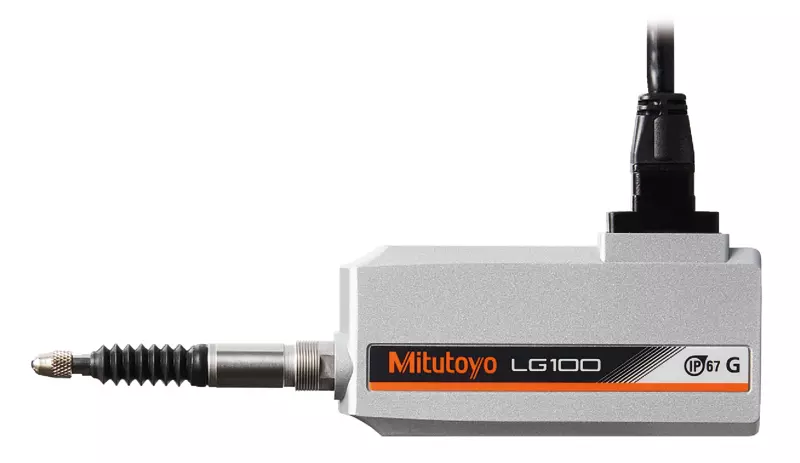

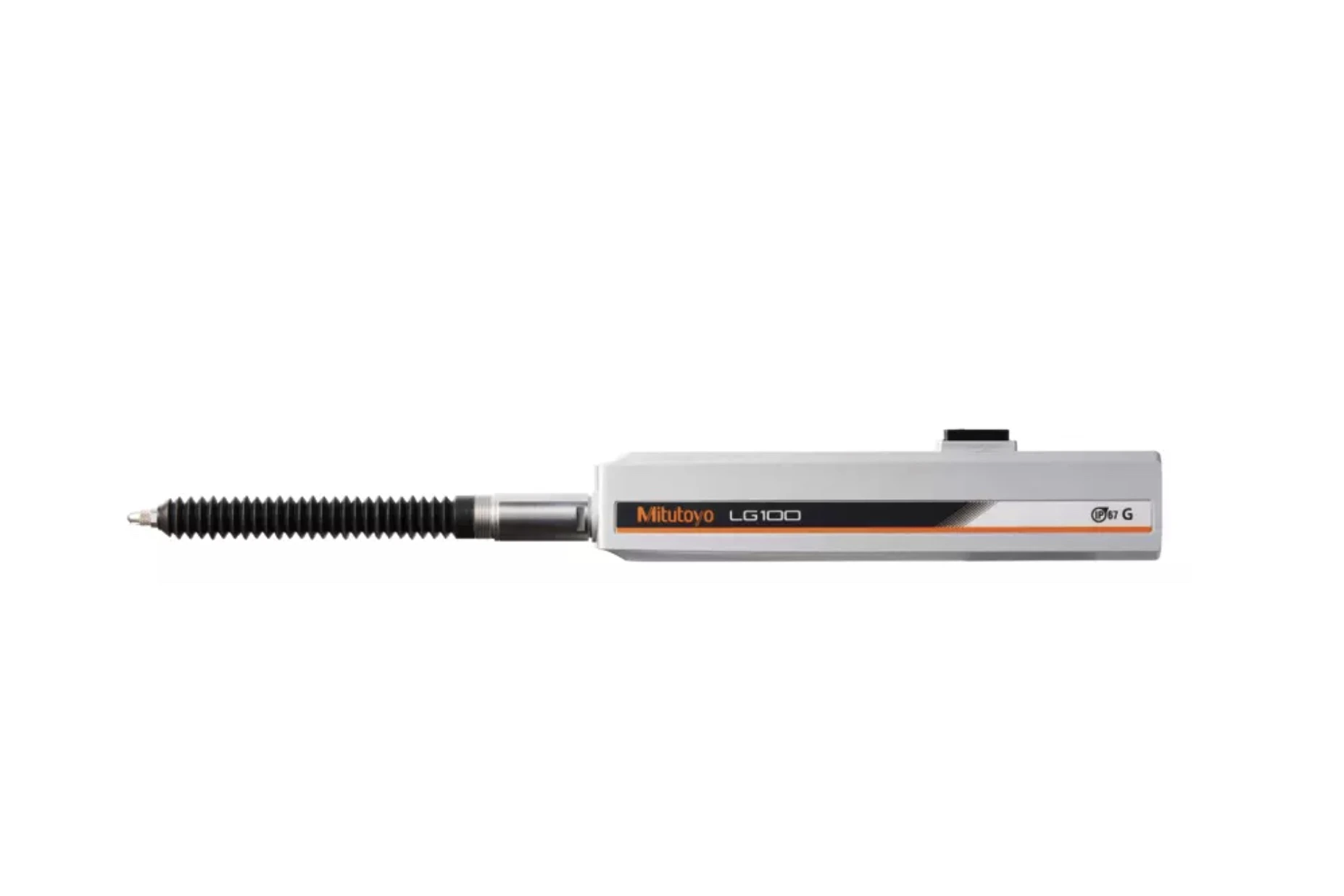

Linear Gauge LG100-125 25 mm

Name: Linear Gauge LG100-125 25 mm
SKU: LG100-125

Modelo: LG100-125

Solicitar cotización

Cantidad mínima: 1 Piezas

Vendido por:

Mitutoyo Mexicana

Establecida desde 1981

Solicitar cotización

Contactar proveedor

Ficha Técnica

Model

LG100-125

Rango

0 - 25 mm

Exactitud

(1.5+L/50) μm L=measured length in mm

Fuerza de medición *1

4.6 N with spindle down, 4.3 N with spindle horizontal, 4 N with spindle upwards

Resolution

0.001 mm

Diametro del vastago Ø

15 mm

Longitud del cable

2 m

Peso

300 g

tipo de escala

Photoelectric linear encoder

Velocidad máx. de respuesta

1500 mm/s

Punta de contacto

Ø3 mm carbide ball, thread: M 2.5 x 0.45

Señal de salida

90° phase difference, differential square wave (RS-422 equivalent)

Condiciones ambientales

0°C to 50°C (20% to 80% rel. humidity, no condensation) °C

Ejecución con rodamientos

Linear ball bearing

Intervalo de señal

4 µm

Fuente de alimentación

DC 5 V ±0.2 V ripple voltage200 mVpp max

Minimum edge distance

500 ns (1 μm type), 250 ns (0.5/0.1 μm type)

Puntos de referencia de la escala

3 mm from the lowest rest point (10 mm type), 5mm from the lowest rest point (25/50 mm type)

Beneficios

Alta precisión

Ofrece una medición confiable con un rango de 25 mm, ideal para aplicaciones precisas.

Compacto y ligero

Su diseño compacto facilita la integración en espacios reducidos y aplicaciones móviles.

Durabilidad

Fabricado con materiales resistentes, garantiza una larga vida útil y confiabilidad.

Versatilidad

Compatible con diversas aplicaciones industriales y científicas.

Fácil instalación

Diseño intuitivo para una instalación y calibración rápida y sencilla.

Resistencia a factores externos

Diseñado para soportar condiciones ambientales adversas.

Lectura analógica clara

Proporciona lecturas analógicas precisas, ideales para procesos que requieren monitoreo continuo.

Linear Gauge LG100-125 25 mm

Generalidades
El Linear Gauge LG100-125 25 mm es un dispositivo de medición lineal diseñado para aplicaciones que requieren alta precisión en un rango de 25 mm.
Su diseño compacto y robusto lo hace ideal para entornos industriales y científicos, ofreciendo mediciones confiables, durabilidad y facilidad de instalación.
Además, su resistencia a factores externos lo convierte en una herramienta versátil para diversas condiciones operativas.
Uso de Linear Gauge LG100-125 25 mm
- Se utiliza para medir distancias con alta precisión en un rango de 25 mm.
- Ideal para monitorear y verificar las dimensiones de piezas en procesos de fabricación.
- Se emplea en sistemas automatizados para medir posiciones o desplazamientos.
- Utilizado en laboratorios y entornos de investigación que requieren mediciones exactas.
- Sirve para verificar el desgaste o el funcionamiento correcto de componentes mecánicos.
- Se utiliza como referencia para calibrar otros dispositivos de medición lineales.
Por qué elegir Linear Gauge LG100-125 25 mm
Elegir el Linear Gauge LG100-125 25 mm es una excelente opción debido a su alta precisión, fiabilidad y durabilidad en entornos industriales y científicos.
Su diseño compacto y fácil instalación lo hacen ideal para aplicaciones que requieren mediciones exactas y constantes.
Además, su resistencia a factores ambientales adversos y su versatilidad en diversas industrias lo convierten en una herramienta confiable para mejorar la eficiencia y el control de calidad.
