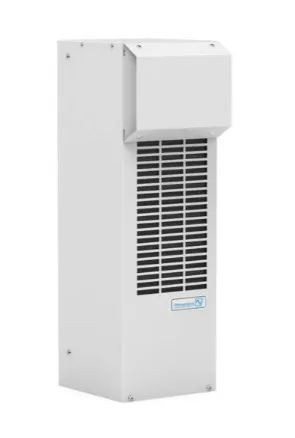

Clima de tablero DTS 3165 460V Pfannenberg para gabinetes eléctricos industriales
Modelo: DTS 3165 460V
Solicitar cotización
Cantidad mínima: 1 Unidades
Vendido por:
PLYCON COMERCIALIZADORA Y CONSULTORA
PLYCON COMERCIALIZADORA Y CONSULTORA
Establecida desde 2019
Carácterísticas y Ventajas
🛡️ IP56 y NEMA 3R/4
Protección contra polvo y chorros de agua; seguro para exterior.
🍽️ Apto para industria alimentaria
Materiales y sellos preparados para lavado y ambientes higiénicos.
💧 Evaporación de condensado integrada
Sin drenajes externos; menos mantenimiento y alarmas de llenado.
🧱 Condensador con aletas de 3 mm
Menor taponamiento por suciedad; rendimiento estable.
🌬️ Separación aspiración/descarga
Circulación segura y eliminación de puntos calientes en el gabinete.
⚡ 460 V 3~ (50/60 Hz)
Integración directa en tableros industriales; opción 230 V.
❄️ 1948–2050 W (L35/L35)
Cobertura de cargas térmicas medias/altas.
🔄 Ciclo de trabajo 100 %
Confiabilidad para operación continua 24/7.
📊 Flujo 580/1200 m³/h (int/ext)
Renovación rápida del aire y disipación eficiente.
🔇 < 70 dB(A)
Operación confortable en piso de planta.
🧊 R134a (750 g)
Refrigerante con disponibilidad amplia y servicio sencillo.
🔒 Protección térmica (T 5/10 A)
Seguridad eléctrica y protección del compresor.
Ventajas de comprar en PLYCON
🧠 Asesoría técnica experta
Dimensionamiento y selección óptima según tu carga térmica y ambiente.
🚚 Cobertura y entrega nacional
Logística ágil con envíos asegurados a todo México.
🧾 Facturación empresarial
CFDI y condiciones comerciales para tu proyecto.
⏱️ Cotización rápida
Respuestas ágiles para acelerar tus compras e ingeniería.
🛠️ Soporte postventa
Acompañamiento en instalación, arranque y garantías del fabricante.
✅ Producto original
Distribución autorizada Pfannenberg y respaldo de fábrica.
CLIMAS DE TABLERO · AIRE ACONDICIONADO PARA GABINETES ELÉCTRICOS 460 V TRIFÁSICO
DTS 3165 460V: clima de tablero industrial outdoor rated para gabinetes eléctricos 50/60Hz
El DTS 3165 460V Pfannenberg es un aire acondicionado para gabinete eléctrico diseñado para proteger PLC, HMI, fuentes, relevadores, drives y electrónica sensible en tableros alimentados a 460 V (3Φ). Una temperatura interna estable incrementa la disponibilidad del sistema y reduce paros por sobrecalentamiento.
Como industrial cabinet air conditioner 460V, opera en circuito cerrado para evitar el ingreso de polvo y humedad. Su condición Outdoor Rated con NEMA Type 3R/4 (referencia IP56) lo hace útil en ambientes con humedad, salpicaduras o instalaciones en exterior techado (según gabinete y montaje bajo condiciones correctas).
Enfriamiento nominal (A35/35)
Serie DTS 31x5: hasta 2050 W (6995 BTU/h) en la versión 400/460V.
Diseñado para 460 V, 3Φ
Operación en 50/60 Hz · 3Φ con rango 413–507 V.
Outdoor Rated NEMA 3R/4
Protección orientada a lluvia/salpicaduras y humedad (según gabinete y condiciones de operación correctas).
Flujos de aire industriales
1200 m³/h externo y 580 m³/h interno para circulación estable dentro del tablero.
- DTS 3165 460V cooling unit con datos clave para ingeniería, mantenimiento y compras.
- Compatible con búsquedas: DTS 3165 460V specs, datasheet, ficha técnica, consumo.
- Ideal para clima de tablero 460V en instalaciones industriales con 3Φ.
¿Cuándo elegir un DTS 3165 460V?
- Cuando el tablero opera con 460 V (3Φ) y la carga térmica afecta disponibilidad.
- Cuando se requiere circuito cerrado para reducir polvo/humedad dentro del gabinete.
- En gabinetes con control industrial: PLC, HMI, variadores, fuentes, relés, controladores.
- Cuando el proyecto requiere certificaciones CE y cULus.
Aplicaciones del DTS 3165 460V en gabinetes de control y automatización
El DTS 3165 460V se integra en gabinetes industriales donde el control térmico es crítico para la continuidad del proceso. La estabilidad de temperatura reduce el envejecimiento prematuro de componentes electrónicos y disminuye eventos de paro por sobretemperatura.
Al operar en circuito cerrado, el sistema evita introducir aire contaminado al gabinete, lo cual es clave cuando el ambiente exterior contiene polvo, humedad o aerosoles que elevan el riesgo de corrosión o condensación.
- Tableros de control industriales alimentados a 460 V (3Φ).
- Gabinetes con PLC/HMI, drives, fuentes, relevadores y controladores.
- Áreas con humedad o salpicaduras donde se requiere Outdoor Rated (Type 3R/4).
- Plantas con temperatura ambiente elevada y demanda de enfriamiento estable.
- Proyectos que requieren enclosure air conditioner 460V Pfannenberg.
Palabras clave relacionadas
- DTS 3165 460V
- Pfannenberg DTS 3165 460V
- DTS 3165 460V specs, datasheet, ficha técnica
- clima de tablero 460V
- aire acondicionado para gabinetes eléctricos 460V
- industrial cabinet air conditioner 460V
- 3 phase cabinet air conditioner 460V
- NEMA 3R/4 enclosure air conditioner
- IP56 cabinet air conditioner
Capacidad de enfriamiento del DTS 3165 460V
Para la selección se consideran las condiciones nominales A35/35 y el desempeño en ambiente caliente. En gabinetes con alta densidad de potencia, usar el punto de operación más cercano al ambiente real reduce el riesgo de subdimensionar.
Capacidad A35/35 (serie 31x5)
2050 W (6995 BTU/h) para 400/460V
Capacidad A50/A35 (serie 31x5)
1100 W (3753 BTU/h)
Termostato (1TAS)
+35°C (set de fábrica)
Indicación de falla (temp. interna)
> +50°C (set de fábrica)
Flujo de aire
1200 m³/h circulación externa (705 CFM) · 580 m³/h circulación interna (341 CFM)
Nota: la tabla de datos reporta capacidades para la serie DTS 31x5 por familia de voltaje. Para la ingeniería final, validar la configuración exacta del modelo DTS 3165 en su placa/hoja técnica del fabricante.
Refrigerante, temperatura ambiente y condensación
- Refrigerante: R-134a
- Carga de refrigerante (400/460V): 825 g (29.1 oz.)
- Temperatura del aire ambiente: +15°C a +55°C (+59°F a +131°F)
- Opción: hasta -40°C (-40°F) según configuración.
- Condensación: bandeja de evaporación activa; overflow de condensados por manguera.
La bandeja de evaporación activa ayuda a gestionar condensados en ambientes húmedos; el overflow por manguera facilita conducir excedentes a un punto seguro.
Datos eléctricos del DTS 3165 460V (50/60Hz, 3Φ)
- Voltaje / Frecuencia / Fase: 460 V · 50/60 Hz · 3 Φ (familia 400/460V)
- Rango de operación (460V): 413 V .. 507 V
- Rango de operación (400V): 359 V .. 441 V
- Consumo (@A35/35): 1496 W
- Corriente nominal: 1.88 A
- Fusible recomendado (sin calefacción): 5 A (Class CC 600V Time Delay)
- Fusible recomendado (con opción calefacción): 5 A
Certificaciones
CE, cULus
Calefacción (opción no estándar)
- Termostato interno: 0° a 60°C (32° a 140°F)
- Capacidad de calefacción: 900 W (3072 BTU/h)
Para dimensionamiento final de conductores, protecciones y coordinación con arrancadores/transformadores, confirmar en la placa del equipo y la hoja técnica del fabricante.
Construcción, anticorrosión y clasificación de protección
- Peso: 49 kg (108 lbs) (serie DTS 3145/3165/3185)
- Construcción: lámina de acero (Sheet steel)
- Protección anticorrosión: G90 galvanizado, recubrimiento electrostático horneado (RAL 7035 o ANSI61) a 200°C / 392°F
-
Clasificación de protección (bajo condiciones correctas):
Type 12 · IP54 (EN 60529)
Type 3R/4 · IP56 (EN 60529)
Type 4/4X · IP56 (EN 60529)
Referencia rápida: Type 3R/4 vs Type 4/4X
Type 3R se asocia a protección contra lluvia; Type 4 agrega resistencia frente a agua dirigida/salpicaduras.
Si el proceso implica lavado frecuente o chorros dirigidos, normalmente se evalúa Type 4/4X (y 4X añade resistencia a corrosión), dependiendo del gabinete, del ambiente y de la especificación del proyecto.
Resumen técnico DTS 3165 460V
- Capacidad A35/35 (serie 31x5, 400/460V): 2050 W (6995 BTU/h).
- Capacidad A50/A35 (serie 31x5): 1100 W (3753 BTU/h).
- Voltaje: 460 V · 50/60 Hz · 3Φ.
- Rango (460V): 413 V .. 507 V.
- Consumo (@A35/35): 1496 W.
- Corriente nominal: 1.88 A.
- Fusible recomendado: 5 A (Class CC Time Delay).
- Refrigerante: R-134a.
- Carga (400/460V): 825 g (29.1 oz.).
- Termostato (1TAS): +35°C (fábrica).
- Alarma por falla: > +50°C (fábrica).
- Flujo de aire: 1200 m³/h ext · 580 m³/h int.
- Condensación: bandeja de evaporación activa; overflow por manguera.
- Protección: Outdoor Rated · Type 3R/4 · IP56.
- Certificaciones: CE, cULus.
Preguntas frecuentes sobre el clima de tablero DTS 3165 460V
¿Para qué tipo de tableros se recomienda el DTS 3165 460V?
Para gabinetes con electrónica sensible (PLC, HMI, drives, fuentes, relevadores y controladores) donde la estabilidad térmica impacta continuidad.
Es ideal cuando la alimentación es 460 V trifásico (3Φ) y se requiere enfriamiento en circuito cerrado.
¿Qué significa Outdoor Rated (NEMA Type 3R/4) en este equipo?
Indica que el equipo está orientado a aplicaciones con exposición a humedad, lluvia o salpicaduras (según gabinete y montaje).
Type 3R se asocia a protección contra lluvia; Type 4 agrega mayor resistencia frente a agua dirigida.
La selección depende del gabinete, el entorno y las condiciones correctas de operación.
¿Cuál es la capacidad de enfriamiento para 460V?
Para la familia 400/460V de la serie DTS 31x5 se reporta una capacidad nominal de 2050 W (6995 BTU/h) en A35/35.
En ambiente caliente se reporta 1100 W (3753 BTU/h) en A50/A35 para la serie.
¿Qué protecciones eléctricas se recomiendan?
Para la familia 400/460V se indica un fusible máximo recomendado de 5 A (Class CC 600V Time Delay),
tanto sin calefacción como con opción de calefacción. Para ingeniería final, confirmar en placa del equipo y normativa del sitio.
¿Qué rango de operación aplica para 460V?
El rango indicado es 413 V .. 507 V (para 460V). También se reporta el rango 359 V .. 441 V para la variante 400V.
¿Cómo se gestiona la condensación?
Utiliza bandeja de evaporación activa y overflow por manguera, facilitando el manejo de condensados
en ambientes húmedos o con variación térmica, canalizando excedentes a un punto seguro.
