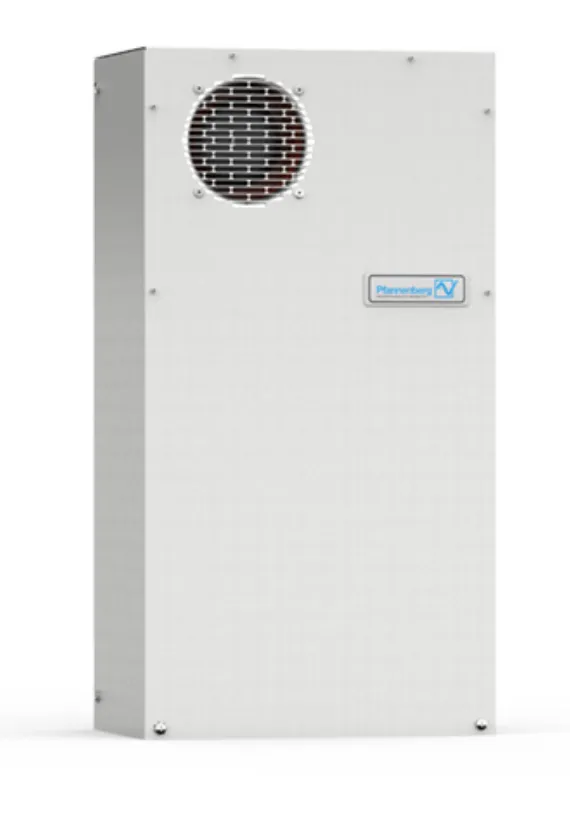

Clima de tablero DTS 3141 460V Pfannenberg para gabinetes eléctricos
PLYCON COMERCIALIZADORA Y CONSULTORA
- Proveedor autorizado de la marca Pfannenberg
- Asesoría técnica especializada
- Envío a todo el país
Características Técnicas del Controlador de temperatura DTS3141 460V
Ventajas de comprar en PLYCON
CLIMAS DE TABLERO · AIRE ACONDICIONADO PARA GABINETE ELÉCTRICO
DTS 3141 460V: clima eléctrico confiable para gabinetes y tableros industriales
El DTS 3141 460V Pfannenberg es un aire acondicionado para gabinete eléctrico diseñado para entornos industriales exigentes donde el calor, el polvo y la humedad pueden provocar fallas en variadores, PLC y electrónica sensible.
Este clima de tablero para 460 V ofrece una capacidad de enfriamiento constante, operación silenciosa y certificaciones internacionales, ideal para quien busca climas de tablero robustos y de larga vida útil.
Reduce paros no programados manteniendo la temperatura interna del gabinete dentro de rangos seguros para la electrónica de potencia y control.
Enclosure air conditioner 400/460 V con rango de operación amplio y protección adecuada para tableros de control y CCM.
Solución ideal cuando los ventiladores con filtro no son suficientes y se requiere aire acondicionado para gabinete con protección IP.
Aplicable en manufactura, automotriz, plásticos, acero, alimentos y cualquier proceso donde el calor dañe el tablero de control.
- Clima eléctrico para tableros 460 V con capacidad de 1200 W de enfriamiento.
- Ruido inferior a 70 dB(A) para ambientes industriales con exigencias de confort acústico.
- Opciones de protección hasta Type 4/4X · IP56 para exteriores y ambientes agresivos.
¿Cuándo elegir un DTS 3141 460V?
- Cuando el cálculo térmico indica que un ventilador con filtro no es suficiente.
- Si el gabinete está expuesto a altas temperaturas ambiente (hasta 55 °C).
- Cuando se requiere un cabinet cooler 460 V con ficha técnica y certificaciones CE y cULus.
- Para proteger variadores, drives, fuentes, PLC, HMI y módulos de E/S en gabinetes cerrados.
Aire acondicionado para gabinetes eléctricos: concepto y aplicaciones del DTS 3141 460V
Un aire acondicionado para gabinete eléctrico es un sistema de enfriamiento cerrado que extrae el calor generado por los componentes internos del tablero sin introducir polvo, humedad ni contaminación del exterior. El modelo DTS 3141 460V está diseñado específicamente para gabinetes y tableros industriales alimentados a 400/460 V.
A diferencia de los ventiladores con filtro, los climas de tablero mantienen una temperatura interna estable aún cuando el ambiente es caliente o sucio. Este equipo es parte de la familia DTS 31x1 y se utiliza como enclosure air conditioner en líneas de producción, centros de control de motores, celdas de automatización y paneles de potencia.
El DTS 3141 460V se recomienda cuando se buscan soluciones como: clima eléctrico para tableros 460 V, gabinete de aire acondicionado para tableros eléctricos, equipo de aire acondicionado para gabinetes de control y aplicaciones donde se requiera un enfriamiento confiable con ficha técnica clara.
- Enfriamiento dedicado para gabinetes de control y potencia.
- Protección de electrónica sensible en ambientes con polvo, aceite o humedad.
- Aplicaciones continuas en turnos 24/7 con alta carga térmica interna.
Palabras clave relacionadas que resuelve este equipo
- climas de tablero para gabinetes eléctricos
- clima eléctrico para tableros de control
- aire acondicionado para gabinete eléctrico 460 V
- aire acondicionado para gabinetes electrónicos y PLC
- equipo de aire acondicionado para gabinetes de control
- gabinetes de aire acondicionado para tableros eléctricos 460 V
- DTS 3141 460V enclosure air conditioner
- DTS 3141 460 V cooling unit y ficha técnica
Desempeño de enfriamiento del DTS 3141 460V
El DTS 3141 460V ofrece una capacidad de enfriamiento diseñada para mantener estable la temperatura interna del gabinete aun en condiciones de carga térmica elevada. Es ideal cuando se necesita calcular aire acondicionado para gabinetes eléctricos y asegurar reservas de capacidad.
La unidad utiliza refrigerante R-134a, ampliamente aceptado en aplicaciones industriales, y cuenta con bandeja de evaporación activa para la gestión de condensados, minimizando descargas al exterior.
A 35 °C / 35 °C (ambiente/gabinete):
1200 W · 4100 BTU/h.
A 50 °C / 35 °C:
600 W · 2047 BTU/h.
185 m³/h · 109 CFM en la circulación hacia el ambiente.
300 m³/h · 176.7 CFM dentro del gabinete, mejorando la distribución del frío.
Rangos de temperatura y ajustes de termostato
- Termostato ajustable (1TAS, set de fábrica): +35 °C / +95 °F.
- Alarma por alta temperatura interna (fábrica): > +50 °C / +122 °F.
- Temperatura ambiente de operación estándar: +15 °C / +59 °F (opcional desde +0 °C / +32 F) hasta +55 °C / +131 °F.
Gestión de condensados
Incorpora bandeja de evaporación activa y rebose de condensado mediante manguera, lo que ayuda a minimizar la acumulación de agua y a mantener el interior del gabinete seco.
Datos eléctricos del DTS 3141 460V y compatibilidad con tableros 400/460 V
El DTS 3141 460V enclosure air conditioner está diseñado para alimentarse directamente de sistemas industriales a 400 V en 2 fases o 460 V en 1 fase, con frecuencia de 50/60 Hz, lo que facilita su integración en plantas con diversas normas eléctricas.
Esto lo convierte en una solución práctica cuando se busca equipo de aire acondicionado para gabinetes de control en líneas automáticas, centros de control de motores o paneles distribuidos con alimentación a 460 V.
- 400 V 2Φ / 460 V 1Φ.
- Frecuencia principal: 50 Hz / 60 Hz.
- Rango de operación: 360–440 V (400 V) y 414–506 V (460 V).
Power consumption: 1200 W a A35 °C / A35 °C.
Nominal running current: 2.25 A (400/460 V).
Fusible máximo recomendado (sin calentador): 10 A, retardo de tiempo, Clase CC.
Fusible máximo recomendado (con opción de calentador): 10 A, retardo de tiempo, Clase CC, adecuado para protección frente a inrush de transformadores.
Construcción mecánica y protección ambiental
- Construcción de la unidad: lámina de acero (sheet steel) con opción en acero inoxidable 304.
- Protección anticorrosiva: galvanizado G90 y recubrimiento en polvo, horneado a 200 °C. Colores típicos: RAL 7035 o ANSI61.
- Clasificación de protección (frente al gabinete, con instalación correcta): Type 12 · IP54, Type 3R/4 · IP56 y Type 4/4X · IP56 (según configuración).
- Certificaciones: CE, cULus.
Opción de calefacción integrada (no estándar)
- Termostato interno: 0–60 °C / 32–140 °F.
- Capacidad de calefacción: 900 W · 3072 BTU/h.
Especificaciones técnicas del aire acondicionado para gabinete DTS 3141
La siguiente tabla resume las especificaciones principales del modelo DTS 3141 en sus variantes de tensión, destacando la versión DTS 3141 400/460 V utilizada como clima eléctrico para tableros y gabinetes.
| Parámetro | DTS 3141 115 V | DTS 3141 230 V | DTS 3141 400/460 V |
|---|---|---|---|
| Part number | 13385444255 | 13385441255 | 13385436255 |
| Frecuencia (Hz) | 60 | 50 / 60 | 50 / 60 |
| Consumo de potencia (W) | 845 | 795 | 1200 |
| Corriente nominal (A) (@ A35 °C / A35 °C) |
7.51 | 4.49 | 2.25 |
| Fusible máx. recomendado Clase CC |
10 A | 10 A | 10 A |
| Nivel de ruido*** | < 70 dB(A) | < 70 dB(A) | < 70 dB(A) |
| Peso (sin empaque) | 84 lb (38 kg) | 84 lb (38 kg) | 84 lb (38 kg) |
| Dimensiones (Al x An x Prof) | 29.46 in (748 mm) alto × 15.55 in (395 mm) ancho × 9.3 in (237 mm) profundidad | ||
Resumen específico DTS 3141 460 V (Cooling & eléctricos)
- Capacidad de enfriamiento A35/35: 1200 W · 4100 BTU/h.
- Capacidad de enfriamiento A50/35: 600 W · 2047 BTU/h.
- Refrigerante: R-134a.
- Carga de refrigerante: 400 g · 14.1 oz.
- Caudal aire externo: 185 m³/h · 109 CFM.
- Caudal aire interno: 300 m³/h · 176.7 CFM.
- Tensión nominal: 400 V 2Φ / 460 V 1Φ.
- Frecuencia: 50 / 60 Hz.
- Rango de operación: 360–440 V / 414–506 V.
- Corriente de operación: 2.25 A.
- Fusible máx. recomendado: 10 A Clase CC (con o sin calentador).
- Certificaciones: CE, cULus.
* Para el valor MCA (Maximum Current Ampacity) según UL, consultar la hoja técnica oficial del producto.
*** Nivel de ruido de acuerdo con EN ISO 3741.
