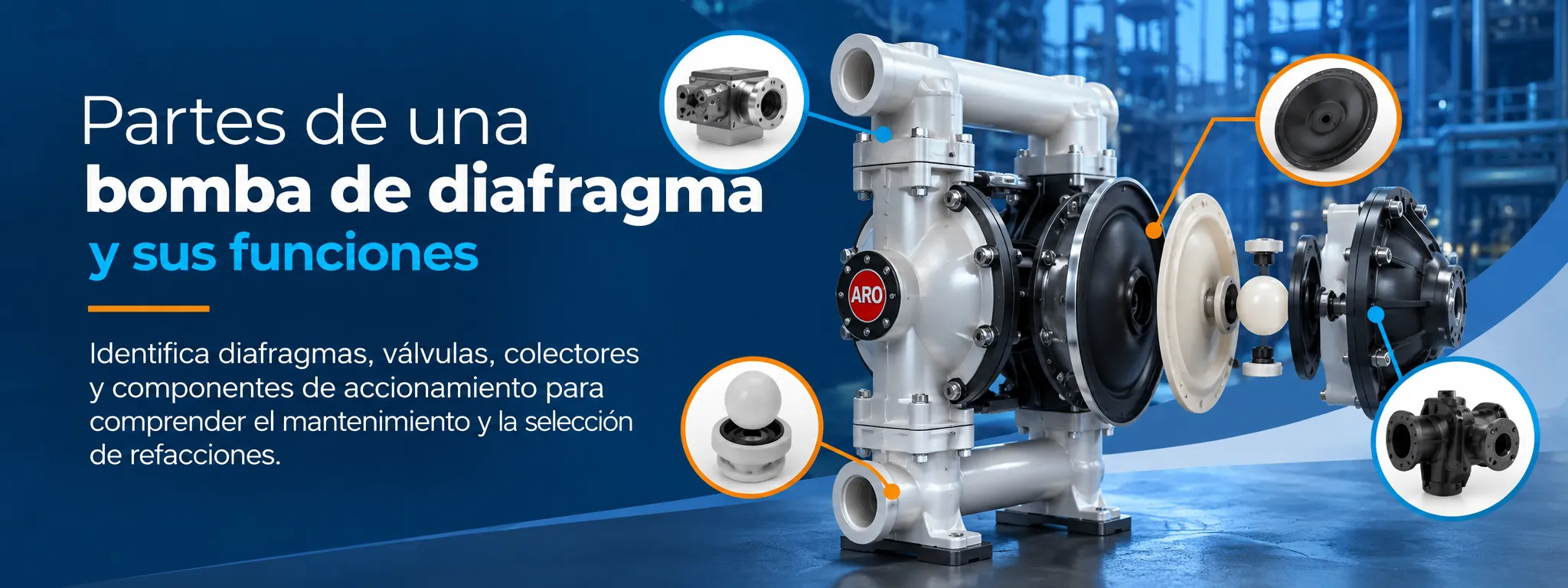

Componentes principales de una bomba de diafragma
Conocer cada pieza de una bomba de diafragma permite comprar y mantener con mayor precisión
Un diafragma deteriorado, una válvula de retención desgastada o una fuga en los colectores pueden afectar la continuidad del trasvase. Identificar correctamente las partes de una bomba de diafragma ayuda a comparar equipos, reconocer fallas y seleccionar refacciones compatibles con el fluido y el modelo instalado.
Esta guía explica la función de los conjuntos hidráulicos y de accionamiento de las bombas de doble diafragma, con criterios prácticos para reducir paros y evaluar costos de mantenimiento.
Estos productos podrian interesarte
Cómo se relacionan los componentes de una bomba de doble diafragma
En una bomba neumática de doble diafragma (AODD), dos membranas conectadas mediante un eje se desplazan alternativamente. Las válvulas de retención dirigen el flujo desde la succión hacia la descarga, mientras el sistema de distribución de aire conmuta el accionamiento.
Conjunto de bombeo
Diafragmas, cámaras de fluido y placas de sujeción generan el desplazamiento volumétrico y separan el líquido del mecanismo de accionamiento.
Control de flujo
Bolas o elementos de retención, asientos y colectores orientan la entrada y salida. Su desgaste puede provocar recirculación y pérdida de caudal.
Accionamiento
En equipos neumáticos, la válvula de aire y sus sellos distribuyen el aire comprimido. En versiones eléctricas, el mecanismo motriz es distinto.
El diseño exacto y la cantidad de componentes varían según fabricante, serie y configuración; el despiece oficial del modelo es la referencia para identificar refacciones.
↑ Volver al índiceComponentes, funciones y señales de desgaste
| Parte | Función principal | Qué revisar |
|---|---|---|
| Diafragmas | Desplazan el fluido y separan cámaras | Fisuras, fatiga, deformación y compatibilidad química |
| Bolas o válvulas de retención | Permiten el flujo en un solo sentido | Atascos, abrasión y cierre irregular |
| Asientos y juntas | Proporcionan superficies de sellado | Erosión, hinchamiento y fugas |
| Colectores de succión y descarga | Conducen el fluido a las cámaras | Obstrucciones, conexiones y corrosión |
| Cámaras y cuerpo | Contienen el líquido y soportan presión | Integridad, ataque químico y apriete especificado |
| Eje y placas | Transmiten movimiento a los diafragmas | Alineación y desgaste según manual |
| Válvula de aire (AODD) | Alterna la alimentación neumática | Calidad del aire, bloqueos y sellos |
La elección de elastómeros, PTFE, metales o polímeros requiere verificar el fluido, su concentración, temperatura y abrasividad; no existe un material universalmente compatible.
↑ Volver al índiceSíntomas habituales y revisión segura del equipo
Caudal bajo o irregular
Revisa filtros y tuberías, presión de aire, altura de succión, viscosidad, obstrucciones y desgaste de bolas o asientos.
Fugas externas
Inspecciona uniones, colectores, juntas, aprietes y posibles daños en cámaras. No aprietes fuera de los valores del fabricante.
Paros o ciclos anormales
En bombas neumáticas, verifica suministro y calidad del aire y el estado de la válvula distribuidora.
Producto en escape de aire
Puede indicar una falla de diafragma. Detén el equipo y sigue el procedimiento de aislamiento, despresurización y descontaminación.
Antes de intervenir, aplica bloqueo de energías, aislamiento del producto, despresurización y medidas de protección indicadas por el fabricante y la ficha de seguridad.
↑ Volver al índiceCómo identificar piezas compatibles sin errores de pedido
Las refacciones deben corresponder al modelo exacto y a la configuración de materiales del equipo. Un diámetro nominal similar no garantiza que diafragmas, asientos o válvulas sean intercambiables.
| Dato de identificación | Importancia para la compra |
|---|---|
| Fabricante, serie y código de modelo | Permiten consultar el despiece y kit correcto |
| Número de serie y revisión | Ayudan a identificar modificaciones de fabricación |
| Materiales húmedos | Determinan resistencia al fluido y al limpiador |
| Diámetro y tipo de conexiones | Verifican la compatibilidad con colectores y accesorios |
| Tipo de accionamiento | Distingue repuestos de sistemas neumáticos y eléctricos |
| Condiciones de proceso | Presión, temperatura, sólidos y frecuencia de operación |
Para profundizar en familias y configuraciones, consulta la guía de bombas ARO: series y modelos. También puedes revisar los factores de precio y cotización de bombas de diafragma y la comparación de equipos metálicos y no metálicos de 2 pulgadas.
¿Necesitas una bomba neumática o de diafragma para optimizar tus procesos industriales?
En MECAFLU SOLUCIONES ofrecemos soluciones de bombeo eficientes y de vanguardia para el manejo y transferencia de fluidos industriales. Te ayudamos a seleccionar el equipo adecuado para tu aplicación, con asesoramiento técnico especializado, soporte y servicio postventa.
- Bombas neumáticas de doble diafragma ARO.
- Bombas metálicas y no metálicas.
- Bombas eléctricas de diafragma.
- Equipos para trasvase de fluidos industriales.
- Selección de bombas según la aplicación.
- Orientación sobre materiales y compatibilidad.
- Mantenimiento preventivo y correctivo.
- Reparación y servicio postventa.
Preguntas frecuentes sobre partes de una bomba de diafragma
01 · ¿Cuáles son las partes principales de una bomba de diafragma?
Diafragmas, cámaras, colectores, válvulas de retención, asientos, juntas y un sistema de accionamiento; la configuración depende del modelo.
02 · ¿Qué función cumplen los diafragmas?
Desplazan el líquido mediante movimiento alternativo y lo separan del mecanismo de accionamiento.
03 · ¿Por qué se desgastan las bolas y los asientos?
La abrasión, los sólidos, el ataque químico y los ciclos de trabajo pueden deteriorar sus superficies de sellado.
04 · ¿Todas las bombas de diafragma tienen válvula de aire?
No. Es característica de muchos equipos neumáticos AODD; las bombas eléctricas emplean otro sistema de accionamiento.
05 · ¿Cómo identificar el kit de refacciones correcto?
Consulta placa de datos, código completo de modelo, número de serie, revisión y despiece oficial del fabricante.
06 · ¿Qué hacer si aparece líquido en el escape de aire?
Detén y aísla el equipo; puede existir rotura del diafragma. Despresuriza y sigue el manual y las medidas de seguridad antes de inspeccionar.
