Funcionamiento de las bombas neumáticas de doble diafragma
¿Cómo convierte el aire comprimido en movimiento de fluidos una bomba de doble diafragma?
Entender el funcionamiento de una bomba neumática de doble diafragma permite comparar equipos, prevenir paros y dimensionar una solución de trasvase conforme a las condiciones reales de proceso.
La alternancia de dos membranas, gobernada por un distribuidor de aire, produce ciclos sucesivos de aspiración y descarga. La elección correcta depende del fluido, la presión, el caudal y la instalación.
Estos productos podrian interesarte
Componentes que hacen posible el bombeo
Una bomba neumática de doble diafragma (AODD) es una bomba de desplazamiento positivo que utiliza aire comprimido para mover dos membranas vinculadas mecánicamente. El fluido circula por cámaras separadas del circuito neumático.
Diafragmas y eje de unión
Los diafragmas flexionan en sentidos opuestos y desplazan el volumen de cada cámara. Su material debe ser compatible con el fluido, la temperatura y el régimen de trabajo.
Válvulas de retención
Las bolas, asientos u otros mecanismos de retención dirigen el líquido desde el colector de succión hacia el de descarga y limitan el retorno.
Distribuidor de aire
Alterna el suministro de aire entre cámaras neumáticas; su correcto funcionamiento determina la continuidad del ciclo.
Colectores y cuerpo
Conducen el líquido, alojan las cámaras y definen conexiones, resistencia química y límites mecánicos del conjunto.
Las configuraciones y materiales cambian según la serie y el modelo. Para contextualizar alternativas, consulta Bombas ARO: series y modelos.
↑ Volver al índiceCiclo de aspiración y descarga: paso a paso

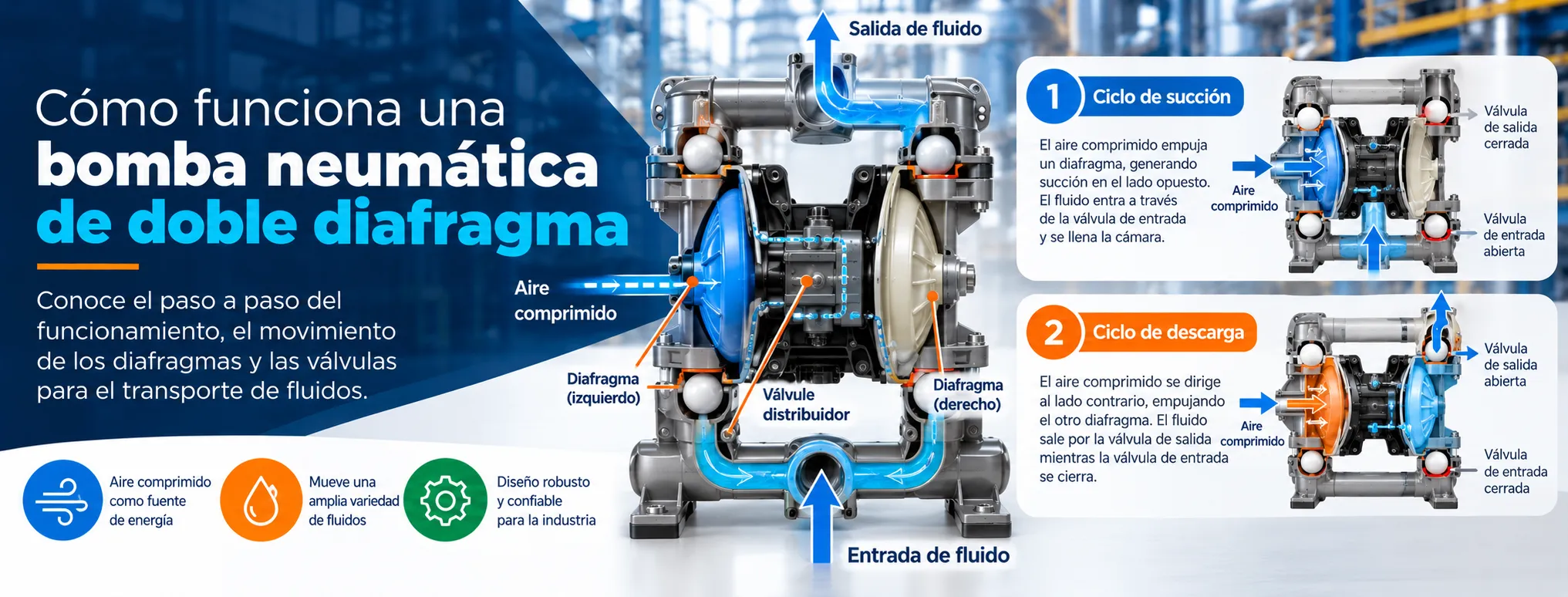

El ciclo se produce por la alternancia de presión neumática entre las dos cámaras. Mientras una impulsa líquido hacia la descarga, la otra aumenta su volumen y aspira fluido.
Entrada de aire
El distribuidor dirige aire comprimido a la cara posterior de un diafragma y lo desplaza hacia la cámara de líquido.
Descarga y succión
En un lado disminuye el volumen de líquido y se abre la válvula de descarga; en el opuesto aumenta el volumen y se abre la válvula de succión.
Inversión del ciclo
Al llegar al final de carrera, el sistema conmuta el aire; las cámaras intercambian sus funciones y el proceso se repite.
Si el equipo cicla pero no entrega caudal, verifica primero el cebado, la estanqueidad de la succión y el estado de las válvulas de retención. Un ciclo neumático visible no garantiza por sí solo transferencia efectiva.
La descarga es pulsante por naturaleza. Cuando el proceso exige baja pulsación, conviene evaluar un amortiguador compatible y las condiciones de la tubería.
↑ Volver al índiceVariables que determinan el desempeño
La frecuencia de ciclos y el caudal dependen de la interacción entre el suministro neumático, las pérdidas de carga y las propiedades del fluido. La selección debe hacerse con la curva de desempeño del modelo, no únicamente con el diámetro nominal de conexión.
| Variable | Efecto sobre la operación | Qué comprobar |
|---|---|---|
| Presión y caudal de aire | Condicionan el empuje y la velocidad de ciclos. | Presión dinámica disponible, consumo de aire y capacidad del compresor. |
| Altura de succión | Influye en el cebado y en la estabilidad de alimentación. | Distancia vertical, pérdidas en línea y condiciones de succión húmeda o seca. |
| Contrapresión de descarga | Reduce el caudal disponible al aumentar la resistencia del sistema. | Altura estática, longitud de tubería, accesorios y presión de proceso. |
| Viscosidad y sólidos | Pueden aumentar pérdidas, limitar ciclos y afectar las válvulas. | Viscosidad a temperatura real, granulometría y concentración de sólidos. |
| Compatibilidad química | Determina la vida de componentes en contacto con el líquido. | Cuerpo, diafragmas, asientos, bolas, juntas y colectores. |
Nota: la presión de aire admisible, el caudal y el paso máximo de sólidos son específicos de cada modelo y deben confirmarse en su ficha técnica.
↑ Volver al índiceCómo seleccionar y mantener una bomba AODD
Antes de comprar, conviene definir la condición de operación más exigente y documentar el fluido. Este enfoque evita sobredimensionar por el tamaño de puerto o elegir elastómeros incompatibles.
Datos para dimensionamiento
- Caudal requerido y régimen de operación.
- Presión de descarga y configuración de succión.
- Temperatura, viscosidad y presencia de sólidos.
- Compatibilidad de todas las partes húmedas.
- Disponibilidad, calidad y consumo de aire comprimido.
- Requisitos del entorno, seguridad y limpieza.
Mantenimiento preventivo
- Revisar fugas y pérdida de rendimiento.
- Inspeccionar diafragmas, bolas y asientos según desgaste.
- Verificar filtración y regulación del aire.
- Comprobar aprietes y uniones según manual.
- Aislar, despresurizar y drenar antes de intervenir.
- Utilizar refacciones compatibles con el modelo.
Lecturas relacionadas para comparar equipos
Si estás evaluando capacidad o tamaño, revisa Bombas de diafragma de 2 pulgadas y Bombas ARO de media pulgada. Para preparar una especificación comercial, también resulta útil Precio y cotización de bombas de diafragma.
En instalaciones con fluidos peligrosos, deben revisarse la evaluación de riesgos, la compatibilidad, la conexión a tierra cuando corresponda y las certificaciones aplicables del equipo; no toda bomba neumática es apta automáticamente para cualquier atmósfera.
