02 · Alcance técnico
Plataformas Allen-Bradley y servicios habituales
Antes de modificar un controlador, se identifica su familia, versión de firmware, arquitectura de red, módulos de entradas y salidas y software de ingeniería compatible. Las familias y herramientas no son intercambiables sin validación.

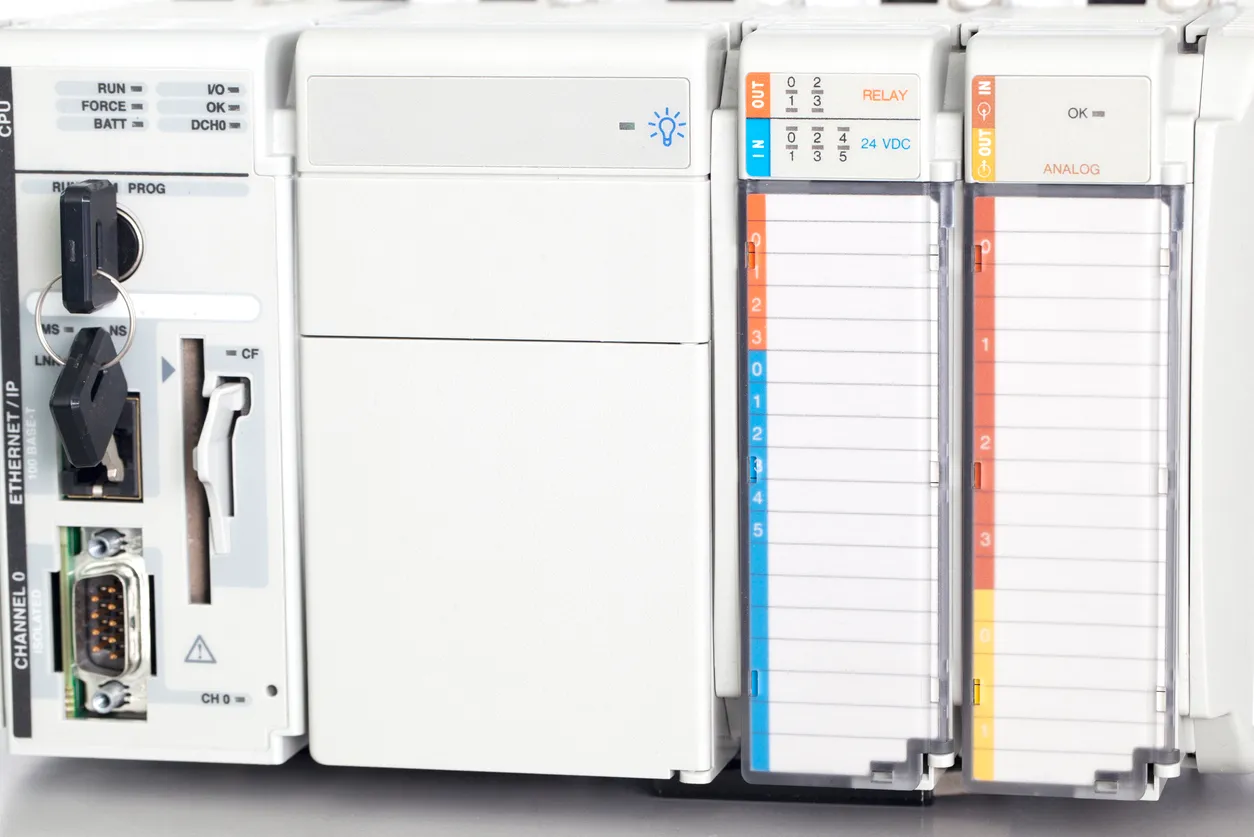

ControlLogix y CompactLogix
Revisión de tareas, programas, rutinas, tags, alarmas, comunicaciones EtherNet/IP y diagnóstico de módulos; normalmente se trabaja con Studio 5000 Logix Designer según versión.
MicroLogix y SLC 500
Soporte a instalaciones existentes, lectura de lógica, respaldo y evaluación de obsolescencia; algunas plataformas utilizan RSLogix 500.
HMI y supervisión
Verificación de variables, pantallas, alarmas, permisos, historización e integración con sistemas de visualización compatibles.
Variadores y dispositivos de campo
Revisión de señales, interbloqueos, parametrización, dispositivos de seguridad y diagnóstico de comunicación entre equipos.
La programación y diagnóstico de PLC Allen-Bradley también puede incluir modificaciones controladas de secuencias, migraciones y validación de cambios, siempre con respaldo y pruebas previas.
↑ Volver al índice
03 · Identificación de fallas
Señales de falla y cómo orientar el diagnóstico
Una alarma visible no siempre identifica la causa raíz. Es importante correlacionar eventos del PLC con sensores, actuadores, alimentación, redes y condiciones de proceso.
| Síntoma | Posibles causas | Revisión técnica |
|---|
| Equipo detenido sin avanzar de paso | Interbloqueo, condición de secuencia no cumplida o sensor sin señal | Estado de entradas, permisivos, temporizadores y lógica de transición |
| Pérdida intermitente de comunicación | Cableado, conectores, topología, configuración o saturación | Diagnósticos EtherNet/IP, puertos, módulos y registros de eventos |
| Falla de módulo I/O | Alimentación, configuración, conexión o hardware | LED de estado, árbol de dispositivos, tensiones y mensajes del controlador |
| Alarmas repetitivas de variador | Sobrecarga, condiciones mecánicas, parámetros o red | Códigos de falla, tendencia de corriente y señales de mando |
| Comportamiento distinto tras una modificación | Cambio de lógica, tags, parámetros o versión | Comparación con respaldo validado, historial de cambios y pruebas |
Tip técnico: antes de reiniciar o descargar un programa, conserva la evidencia de fallas, versión, estado de módulos y respaldo vigente. Un reinicio prematuro puede borrar información útil para identificar la causa raíz.
↑ Volver al índice
04 · Metodología
Cómo planear una intervención de programación y diagnóstico
1. Levantamiento
Inventario de CPU, I/O, HMI, variadores, redes, firmware, licencias y planos disponibles; definición del problema y criterios de aceptación.
2. Análisis controlado
Respaldo, comparación de versiones, revisión de alarmas, diagnóstico en línea cuando es seguro y evaluación de riesgos del cambio.
3. Validación y entrega
Pruebas funcionales, verificación de interbloqueos y seguridad, liberación con producción, entrega de versión final y registro de cambios.
Los cambios en maquinaria deben coordinarse con personal autorizado y procedimientos de aislamiento de energía. Las funciones de seguridad no deben alterarse ni puentearse para acelerar una prueba.
En proyectos de modernización, también se evalúan disponibilidad de repuestos, compatibilidad con equipos existentes, tiempos de paro y plan de reversión.
↑ Volver al índice
05 · Evaluación de proveedores
Qué considerar al contratar soporte para PLC Allen-Bradley
Solicita propuestas comparables que detallen alcance técnico, supuestos y entregables. El precio por hora no refleja por sí solo la capacidad de resolver una falla compleja.
- Experiencia comprobable: proyectos en la familia de PLC, versión de software y tipo de maquinaria involucrados.
- Acceso a ingeniería: licencias, respaldos, permisos y disponibilidad de documentación, respetando derechos y políticas del propietario.
- Diagnóstico documentado: hipótesis, mediciones, registros de eventos y criterios para determinar la causa.
- Gestión de cambios: respaldo inicial, control de versiones, autorización, pruebas y procedimiento de recuperación.
- Seguridad y operación: coordinación con mantenimiento, producción y responsables de seguridad de máquina.
- Entregables: programa final, lista de modificaciones, resultados de pruebas, recomendaciones y capacitación si está incluida.
- Condiciones comerciales: tiempo de respuesta, disponibilidad en planta, exclusiones, garantías y soporte posterior.
Tip para solicitar una propuesta: comparte modelo y número de catálogo de CPU, firmware, software disponible, arquitectura de red, capturas de diagnóstico, descripción del síntoma y ventana autorizada de paro. Evita compartir credenciales o información sensible sin controles adecuados.
Para evaluar proyectos industriales, distingue entre diagnóstico puntual, corrección de lógica, integración de nuevos dispositivos y migración completa: cada servicio implica riesgos, tiempos y pruebas diferentes.
