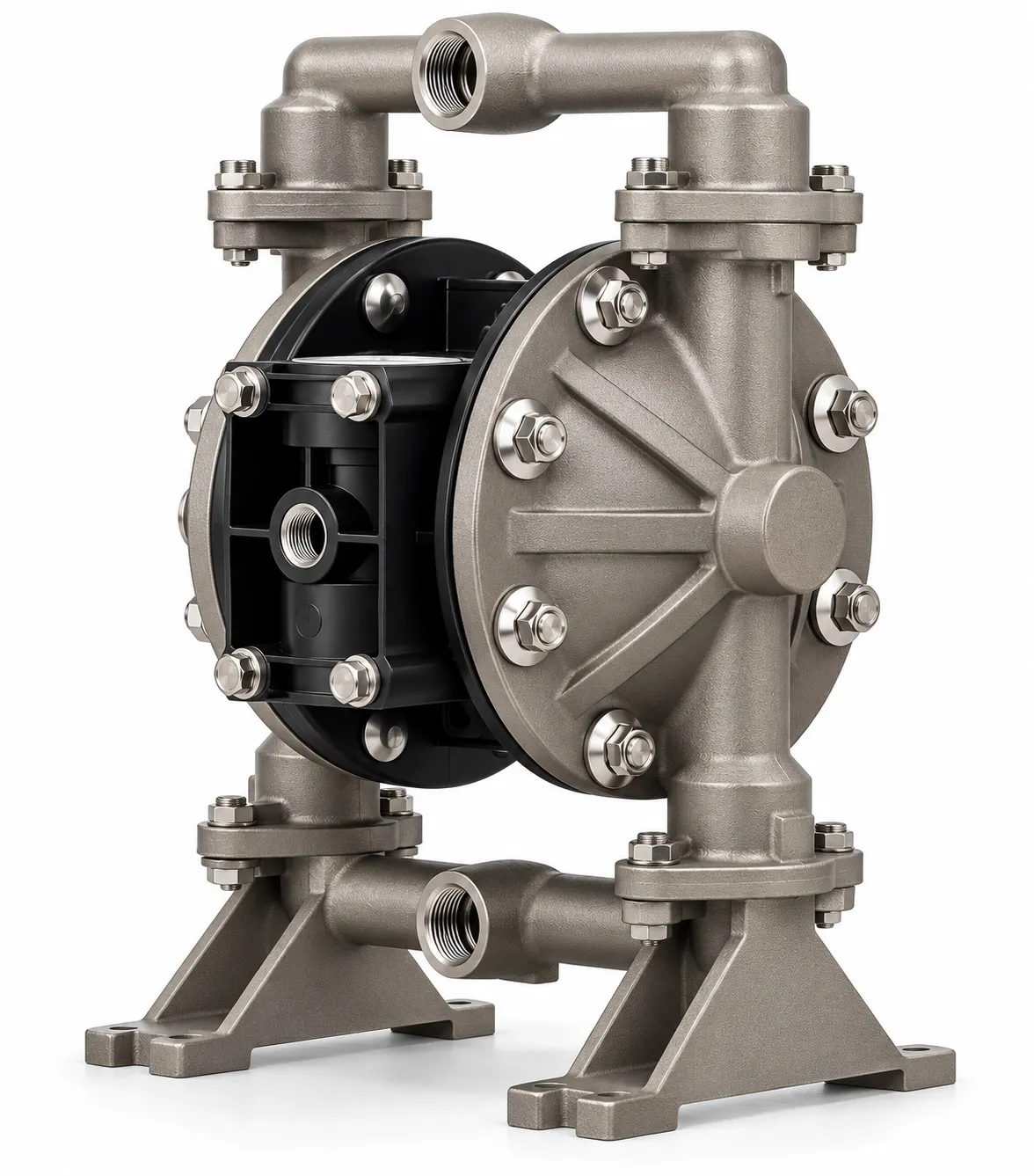

Bomba de diafragma ARO Pro Series metálica de 1 pulgada
MECAFLU
Carácterísticas y Ventajas
Potencia de trasvase industrial en una bomba metálica compacta
La bomba neumática de doble diafragma ARO Pro Series de 1 pulgada combina un diseño robusto con opciones de construcción en aluminio, hierro fundido o acero inoxidable. Una solución confiable para trasvase, llenado, recirculación y operaciones por lotes en instalaciones industriales.
66610X-XXX-C
Diseñada para condiciones industriales exigentes, con válvula de aire ARO Unbalanced y construcción atornillada.
La cifra 35 corresponde al caudal máximo en GPM, no a un sufijo de configuración del fabricante.
Cómo trabaja la bomba de doble diafragma ARO
El aire comprimido desplaza alternativamente dos diafragmas. Las válvulas de bola de retención controlan el sentido del fluido en la succión y la descarga, sin utilizar un impulsor rotativo en contacto con el producto.
La válvula de aire patentada ARO Unbalanced está diseñada para reducir interrupciones por bloqueo del mecanismo. La velocidad de bombeo se regula mediante el suministro de aire y las condiciones hidráulicas de la instalación.
1. Alimentación neumática
El motor neumático utiliza aire comprimido para producir el movimiento alternativo.
2. Succión y descarga
El desplazamiento de los diafragmas genera ciclos sucesivos de entrada y salida de fluido.
3. Retenciones de bola
Las válvulas internas ayudan a mantener el flujo en una dirección.
4. Ajuste operativo
La regulación del aire permite adecuar el bombeo a la demanda del proceso.
Especificaciones técnicas para evaluar la bomba
| Parámetro | Especificación |
|---|---|
| Serie / familia | ARO Pro Series metálica · 66610X-XXX-C |
| Diámetro nominal de conexiones de fluido | 1 pulgada; roscas NPTF o Rp 1 según versión |
| Caudal máximo nominal | 35 GPM (133 L/min) |
| Presión máxima de operación | 120 psi (8.3 bar) |
| Relación de presión | 1:1 |
| Desplazamiento por ciclo | 0.16 gal (0.60 L), según ficha en inglés |
| Entrada de aire | 1/4-18 NPTF hembra, según ficha en inglés |
| Sólidos suspendidos | Hasta 1/8 pulgada (3.2 mm) de diámetro |
| Succión en seco máxima | 20 pies (6.1 m), bajo condiciones de referencia |
| Materiales de carcasa | Aluminio, hierro fundido o acero inoxidable |
| Materiales de diafragma | Opciones PTFE/Santoprene, Hytrel, Santoprene, nitrilo, neopreno, EPR y otras según configuración |
Los valores son máximos nominales de la familia y no garantizan desempeño simultáneo. Confirmar curva de rendimiento, materiales, conexiones y número de parte completo antes de especificar el equipo.
Procesos que requieren una bomba neumática metálica de 1 pulgada
Trasvase de fluidos
Movimiento de líquidos entre contenedores, tanques y puntos de proceso.
Llenado y suministro
Alimentación de estaciones de llenado y transferencia controlada.
Recirculación industrial
Retorno de fluidos y circulación en circuitos compatibles con la bomba.
Procesos por lotes
Carga y descarga de ingredientes líquidos en operaciones discontinuas.
Minería y construcción
Transferencia de fluidos industriales de acuerdo con la compatibilidad de materiales.
Química y petroquímica
Manejo de productos seleccionados mediante evaluación química y de seguridad.
Qué validar antes de comprar
El modelo 66610X-XXX-C representa una familia de configuraciones. La elección del metal, elastómeros y tipo de conexión determina la compatibilidad real con el fluido y la instalación.
Dimensionamiento correcto
Revisar caudal de operación real, contrapresión, altura de succión, consumo de aire y curva de desempeño. El caudal máximo nominal no equivale al caudal garantizado en cualquier instalación.
Material de la bomba
Elegir aluminio, hierro fundido o acero inoxidable de acuerdo con corrosión, abrasión y ambiente.
Diafragmas y válvulas
Validar resistencia química, temperatura y comportamiento frente a sólidos del fluido.
Conexiones y aire
Confirmar roscas NPTF o BSP, presión disponible, filtración y regulación de aire.
Mantenimiento y refacciones
Considerar acceso a bolas de retención, tapas de fluido, kits de reparación y frecuencia de inspección.
FAQ: bomba ARO Pro Series metálica de 1 pulgada
¿Qué caudal máximo ofrece la bomba ARO de 1 pulgada?
El fabricante publica hasta 35 GPM, equivalentes a 133 L/min, bajo condiciones de referencia. El caudal efectivo depende de la presión de aire, contrapresión y características del fluido.
¿Cuál es su presión máxima de operación?
La presión máxima indicada para esta familia es de 120 psi (8.3 bar). La presión real de trabajo debe ajustarse a la instalación.
¿Está disponible en acero inoxidable?
Sí. La familia contempla cuerpos de aluminio, hierro fundido y acero inoxidable, con disponibilidad dependiente del número de parte.
¿Qué líquidos puede bombear?
Puede utilizarse para trasvase y recirculación de fluidos industriales compatibles. Debe verificarse la resistencia química de cuerpo, diafragmas, bolas y sellos.
¿Puede manejar sólidos en suspensión?
La ficha indica sólidos suspendidos de hasta 3.2 mm (1/8 de pulgada) de diámetro; revisar concentración, abrasividad y condiciones de bombeo.
¿Necesita electricidad para operar?
La bomba se acciona mediante aire comprimido; el equipo básico no requiere motor eléctrico de accionamiento.
¿Qué mantenimiento necesita?
Se recomienda inspeccionar diafragmas, válvulas de bola, juntas y suministro de aire. ARO ofrece kits de servicio para secciones de aire y fluido.
¿El código 66610X-XXX-C 35 identifica una configuración exacta?
La referencia de familia es 66610X-XXX-C; el número 35 se refiere al caudal máximo expresado en GPM. Para una compra debe confirmarse el código completo de materiales y componentes.
