Arcos tubulares
Curvado de tubo redondo para estructuras, soportes, marcos, cubiertas y proyectos de fabricación industrial.
Productos
Segunda mano
Servicios
Máquinas de producción / Transformación / Máquinas de Transformación de láminas
Nuevo
Roladora de tubos y perfiles MAQUINT 75 x 75 x 5 mm
Modelo: W24Y-1000
Solicitar cotización
Cantidad mínima: 1 Unidades
Vendido por:
Maquinaria Internacional
Maquinaria Internacional
Establecida desde 2000
Carácterísticas y Ventajas
◯ Tubo redondo de 70 x 5 mm
Capacidad para curvar tubo redondo A36 de hasta 70 mm de diámetro y 5 mm de espesor.
📐 Ángulo de 75 x 75 x 5 mm
Permite formar ángulo A36 para anillos, bridas, refuerzos y estructuras curvas.
⭕ Diámetro mínimo de 700 mm
Referencia para evaluar si el radio requerido es compatible con la capacidad de rolado del equipo.
⚙️ Tres rodillos motrices
Mejoran la tracción y el avance del perfil durante las pasadas de curvado.
🔩 Ejes de 70 mm
Aportan rigidez al sistema y soporte para transmitir fuerza durante el rolado.
💧 Ajuste hidráulico
Facilita aplicar presión gradual y controlar la deformación del perfil durante el proceso.
⚡ Motores de 3 y 2.2 kW
Separa el accionamiento principal del sistema hidráulico para una operación industrial controlada.
🛢️ Tanque hidráulico de 60 L
Proporciona reserva de aceite ISO VG 46 para el funcionamiento estable del circuito hidráulico.
🏗️ Construcción de 2,500 kg
El peso y dimensiones ofrecen una base robusta para trabajos con perfiles de mayor sección.
Ventajas de comprar en Maquinaria Internacional
🏭 Amplio inventario
Acceso a maquinaria metalmecánica nueva y usada, además de equipos y accesorios para distintas industrias.
✅ Equipos disponibles para revisión
Más del 90% de los equipos se encuentran en exhibición para facilitar su inspección antes de comprar.
🤝 Atención personalizada
Orientación para comparar capacidad, aplicaciones y dimensiones del equipo con las necesidades de su empresa.
🚚 Recomendación de transportistas
Apoyo con referencias de transportistas para facilitar la planeación del traslado de la maquinaria.
🔎 Localización de maquinaria
Si el equipo requerido no está disponible, se brinda apoyo para localizar una alternativa compatible.
Rolado industrial de tubos y perfiles
Capacidad hidráulica para perfiles estructurales y tubo redondo
La roladora de tubos y perfiles MAQUINT W24Y-1000 integra tres rodillos motrices, accionamiento hidráulico y capacidad para ángulo de 75 x 75 x 5 mm y tubo redondo de 70 x 5 mm. Su configuración está orientada a trabajos de fabricación estructural, arcos, anillos, bridas y componentes curvos con mayor sección y peso.
📐 Ángulo 75 x 75 x 5 mm
◯ Tubo redondo 70 x 5 mm
⚙️ Tres rodillos motrices
💧 Sistema hidráulico
Configuración principal
Modelo
W24Y-1000
Radio mínimo
Ø 700 mm
Ejes
Ø 70 mm
Velocidad
8 rpm
Peso
2,500 kg
Especificaciones técnicas
Datos para validar capacidad, instalación y desempeño
La selección de una roladora de perfiles debe considerar la sección, resistencia del material, orientación del perfil, diámetro final y volumen de producción. El modelo W24Y-1000 combina capacidad mecánica, motorización trifásica y ajuste hidráulico para trabajos industriales.
Capacidades en acero A36
Las capacidades tubular y angular se especifican para acero A36. Otros materiales pueden exigir secciones menores o radios mayores según su límite elástico, dureza y recuperación.
| Marca / modelo | MAQUINT W24Y-1000 |
|---|---|
| Tubo redondo máximo | 70 x 5 mm en acero A36 |
| Diámetro mínimo de rolado | 700 mm |
| Capacidad en ángulo | 75 x 75 x 5 mm en acero A36 |
| Diámetro de ejes | 70 mm |
| Rodillos motrices | 3 |
| Rodillos sugeridos | 250 mm de diámetro x 100 mm de ancho |
| Motor principal | 3 kW, 220 V, 3 fases |
| Motor hidráulico | 2.2 kW |
| Velocidad de rodillos | 8 rpm |
| Tanque hidráulico | 60 litros |
| Aceite recomendado | ISO VG 46 |
| Peso aproximado | 2,500 kg |
| Dimensiones de máquina | 1,350 x 950 x 1,400 mm |
| Dimensiones del control | 650 x 350 x 950 mm |
Aplicaciones industriales
Formación de perfiles para estructuras y componentes curvos
La capacidad del equipo permite atender perfiles de mayor sección en procesos donde se requieren radios controlados, repetibilidad y fuerza de formado.
📐
Ángulos rolados
Formación de anillos, bridas y refuerzos curvos en ángulo de acero A36 dentro de la capacidad declarada.
⚙
Componentes industriales
Producción de piezas para equipos, transportadores, protecciones, soportes y conjuntos metalmecánicos.
🏗
Fabricación estructural
Integración en proyectos de arquitectura metálica, naves, cubiertas y estructuras especiales.
Variables del radio final
El diámetro obtenido depende de la sección, orientación, material, ajuste hidráulico, número de pasadas y recuperación elástica.
- El diámetro mínimo declarado es de 700 mm.
- Las pasadas graduales protegen la geometría del perfil.
- Una plantilla facilita el control durante el proceso.
Selección de rodillos
Los rodillos deben corresponder a la sección trabajada para transmitir fuerza sin provocar deformaciones, marcas o torsión excesiva.
- Diámetro sugerido de 250 mm.
- Ancho sugerido de 100 mm.
- La geometría debe apoyar correctamente el perfil.
Sistema de trabajo
Tres rodillos motrices con ajuste hidráulico
Los tres rodillos motrices proporcionan tracción sobre el perfil y distribuyen el movimiento durante cada pasada. La velocidad de 8 rpm permite un avance controlado para observar el comportamiento de la pieza y verificar el radio.
El motor principal de 3 kW impulsa los rodillos, mientras que el motor hidráulico de 2.2 kW opera el sistema de ajuste. El tanque de 60 litros utiliza aceite ISO VG 46 para transmisión de fuerza y lubricación del circuito.
1
Preparación
Se valida sección, material, espesor, longitud y diámetro objetivo.
2
Alineación
El perfil se centra entre los rodillos para evitar torsión o curvatura helicoidal.
3
Ajuste hidráulico
La presión se incrementa por etapas de acuerdo con la respuesta del material.
4
Control dimensional
Se revisan diámetro, simetría y deformación antes de la última pasada.
Decisión de compra
Aspectos para planear instalación y operación
Con un peso aproximado de 2,500 kg, alimentación trifásica y unidad hidráulica independiente, el equipo requiere planeación de cimentación, acceso, maniobra, suministro eléctrico y mantenimiento.
Prueba de aplicación
Se recomienda validar el equipo con un tramo del perfil real, ya que el radio, la orientación y la resistencia del acero afectan el resultado final.
Capacidad del perfil
Comparar dimensiones, espesor y acero con los límites indicados para A36.
Diámetro requerido
Confirmar que el diámetro final sea igual o mayor al mínimo de 700 mm.
Suministro eléctrico
Validar 220 V trifásicos, protecciones y capacidad para ambos motores.
Cimentación y espacio
Considerar peso, dimensiones de máquina, control y trayectoria de perfiles largos.
Sistema hidráulico
Planear revisiones de nivel, filtros, mangueras, temperatura y aceite ISO VG 46.
Seguridad operacional
Definir resguardos, capacitación, maniobra de perfiles y procedimientos de emergencia.
Preguntas frecuentes
Información sobre la MAQUINT W24Y-1000
Respuestas para evaluar capacidades, radio, instalación, sistema hidráulico y operación.
La capacidad indicada es de 70 mm de diámetro por 5 mm de espesor en acero A36, sujeta
al diámetro final y a la correcta selección de rodillos.
Puede trabajar ángulo de 75 x 75 x 5 mm en acero A36. La orientación del perfil y el
radio requerido deben validarse para cada aplicación.
El diámetro mínimo declarado es de 700 mm. El resultado práctico puede variar según
sección, material, espesor, orientación y recuperación elástica.
El motor principal es de 3 kW a 220 V trifásicos y el motor del sistema hidráulico es
de 2.2 kW. La instalación debe dimensionarse para ambos.
Se recomienda aceite hidráulico ISO VG 46. Deben respetarse el nivel, filtración y
mantenimiento indicados para conservar el desempeño del circuito.
Además de los 1,350 x 950 x 1,400 mm de la máquina y el control, se requiere área libre
para alimentar, curvar y retirar perfiles largos.
Productos y servicios relacionados
Dobladora Manual Maquint de 8 Pies Calibre 14
Modelo:ESTÁNDAR 8’ X CAL 14
Solicitar cotización
Mínimo: 1
Dobladora Manual Maquint de 10 Pies Calibre 18
Modelo:ESTÁNDAR 10’ X CAL 18
Solicitar cotización
Mínimo: 1
Dobladora mecánica Cincinnati de 10 pies × 90 toneladas
Modelo:CINCINNATI 10’ X 90 TON
Solicitar cotización
Mínimo: 1
Dobladora Manual Universal Maquint de 8 Pies Calibre 18
Modelo:UNIVERSAL 8’ X CAL 18
Solicitar cotización
Mínimo: 1
Roladora de Tubos y Perfiles MAQUINT 50 x 50 x 5 mm
Modelo:MAQUINT 50
Solicitar cotización
Mínimo: 1
Rectificadora de Superficies Planas Kolee SY14H de 6 x 12 Pulgadas
Modelo:KOLEE | 6’’ X 12’’
Solicitar cotización
Mínimo: 1

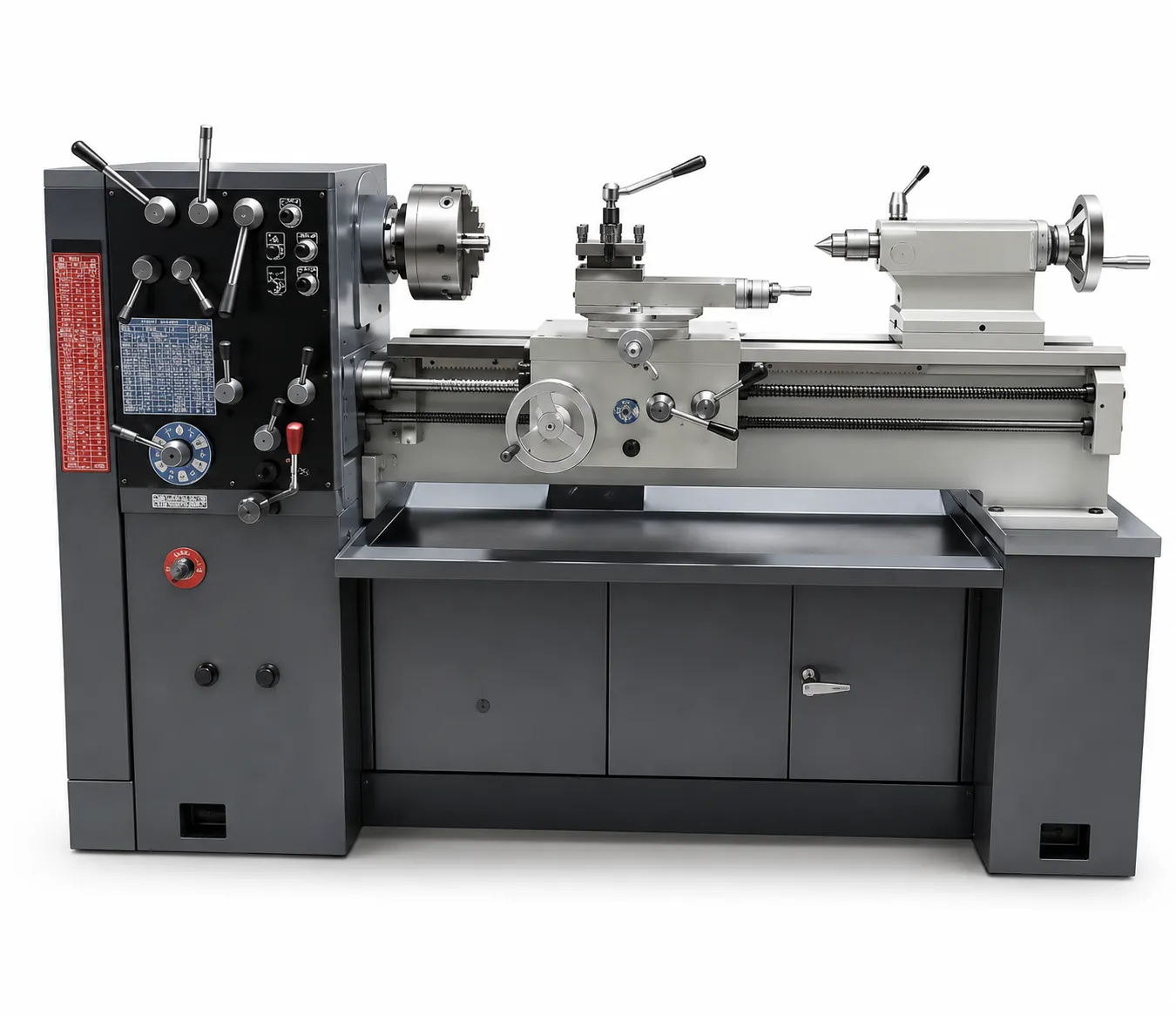

Torno Paralelo TOS S32 de 14 Pulgadas por 1 Metro entre Centros
