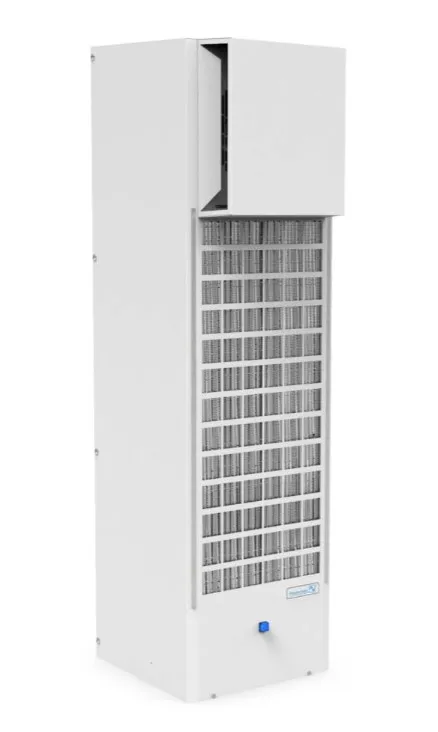

Pfannenberg DTS 3441C 460V — Aire acondicionado NEMA 12 para gabinetes
Modelo: DTS 3441C 460V
Solicitar cotización
Cantidad mínima: 1 Unidades
Vendido por:
PLYCON COMERCIALIZADORA Y CONSULTORA
PLYCON COMERCIALIZADORA Y CONSULTORA
Establecida desde 2019
Carácterísticas y Ventajas
❄️ Capacidad hasta 20,434 BTU/h
Enfría gabinetes con altas cargas térmicas.
📦 CCPD líder del mercado
Más capacidad en menor huella; libera espacio en el panel.
🔌 460V 3Φ sin faseado
Instalación simple y menos errores de conexión.
🔧 Acceso frontal con bisagra
Mantenimiento y cableado más rápidos.
🛡️ Protecciones HP/LP
Mayor confiabilidad y vida útil del compresor.
🔔 Indicador de falla frontal
Diagnóstico inmediato desde el piso de producción.
🎛️ Termostato 1TAS (35°C)
Control de temperatura preciso y estable.
🧊 Refrigerante R134a (650 g)
Repuesto y servicio estandarizados.
🧰 NEMA 12 / IP54
Protección contra polvo y goteo en interiores.
🌬️ Caudal exterior 1,418 CFM
Intercambio térmico eficiente para climas cálidos.
Ventajas de comprar en PLYCON
🧪 Asesoría técnica especializada
Selección térmica y compatibilidad eléctrica a la medida de tu aplicación.
🚚 Entrega rápida
Inventario y logística para minimizar tiempos muertos en planta.
🛠️ Soporte postventa
Acompañamiento en instalación, puesta en marcha y garantía.
💼 Facturación y precios B2B
Condiciones comerciales claras y competitivas para industria.
🔗 Integración multimarca
Adaptamos el climatizador a tu gabinete y hardware existentes.
⚡ Cotización ágil
Atención por portal y mensajería con respuesta el mismo día.
DTS 3441C 460V de Pfannenberg: enfriamiento de alta densidad para gabinetes
El DTS 3441C 460V ofrece la mayor capacidad por densidad (CCPD) del mercado para gabinetes con cargas térmicas exigentes, como variadores de alto HP y centros de control de motores.
Construcción robusta en acero galvanizado con acceso frontal abatible, protección NEMA 12 (IP54) y diagnóstico visible de fallas.
Voltaje 460V 3Φ
NEMA 12 · IP54
Hasta 20,434 BTU/h
CCPD líder
Lo que resuelve
- Gestiona altas cargas térmicas en gabinetes compactos.
- Reduce paros por sobretemperatura y alarga la vida de la electrónica.
- Facilita el servicio con panel abatible y componentes accesibles.
- Mayor confiabilidad con protecciones HP/LP e indicador frontal de falla.
Desempeño y beneficios técnicos
• CCPD líder del mercado: más capacidad en el menor espacio.
• Circuitos interior/exterior separados para proteger componentes.
• Indicador de falla frontal para diagnóstico inmediato.
• Acceso frontal con bisagra para cableado y servicio rápidos.
• Protecciones HP/LP que resguardan el compresor.
• Operación 460V 3Φ sin faseado.
Compatibilidad e integración 460V 3Φ
- Apto para gabinetes metálicos de control y potencia (NEMA 12).
- Sin faseado en 460V 3Φ, instalación más sencilla.
- Fusible recomendado: 10 A, Class CC 600V (retardo).
- Plantilla estándar de recorte, panel abatible para cableado.
Dimensionamiento térmico: cómo seleccionar
Estime la carga térmica del gabinete para definir la capacidad de enfriamiento requerida. Considere:
| Variable | Descripción | Ejemplo de uso |
|---|---|---|
Pdis |
Potencia disipada por equipos internos (W). | Suma de pérdidas de variadores, PLC, fuentes, contactores. |
ΔT |
Diferencia entre temperatura interna objetivo y ambiente (°C). | Objetivo 35 °C vs. ambiente 45 °C → ΔT = 10 °C. |
Q |
Capacidad de enfriamiento requerida. | Aproximación: Q ≈ Pdis + pérdidas por transferencia. |
| Aislamiento | Superficie/material del gabinete y exposición (interior/exterior). | Gabinete expuesto al sol requiere margen adicional. |
Agregue márgenes por altitud, radiación solar y cargas intermitentes. Verifique el balance térmico final para operación continua.
Características técnicas — Pfannenberg DTS 3441C (NEMA 12)
Especificaciones clave del modelo DTS 3441C 460V para climatización de gabinetes eléctricos.
Producto: DTS 3441C
Grado: NEMA 12
IP: IP54 (EN 60529)
Refrigerante: R134a (650 g)
| Parámetro | DTS 3441C (460V 3Φ) |
|---|---|
| Capacidad frigorífica A35/35 (EN) | 20,434 BTU/h · 5,952 W |
| Capacidad frigorífica A50/35 (EN) | 12,086 BTU/h · 3,539 W |
| Consumo eléctrico A35/35 | 2,316 W |
| Corriente nominal | 4.06 A |
| MCA / MOP | 5.4 A / 7 A |
| Fusible recomendado | 10 A, Class CC 600V (retardo) |
| Frecuencia | 60 Hz |
| Rango de operación (V) | 414 … 506 V (3Φ) |
| Caudal de aire exterior | 1,418 CFM · 2,409 m³/h |
| Caudal de aire interior | 534 CFM · 908 m³/h |
| Set termostato (fábrica) | +95 °F · +35 °C (1TAS) |
| Alarma por T° interna | > +122 °F · > +50 °C |
| Ambiente de trabajo | +46 … +131 °F · +8 … +55 °C |
| Dimensiones (Al × An × Pr) | 1452 × 400 × 409 mm · 57.2 × 15.8 × 16.1 in |
| Peso (sin embalaje) | 91.4 kg · 201.5 lb |
| Nivel sonoro | 81 dB |
| Construcción | Chapa de acero galvanizado (G90), recubrimiento polvo RAL 7035 / ANSI 61 |
| Certificaciones | CE, cULus |
Opciones Low Ambient (LA) / High Temp (HT): No aplican.
Instalación básica
- Verifique plantilla de corte y espacio libre interno/externo.
- Instale fijaciones y sellos, conservando la estanqueidad del gabinete (NEMA 12).
- Conecte eléctricamente a 460V 3Φ conforme a normativas vigentes.
- Configure el setpoint del termostato (fábrica: 35 °C / 95 °F).
Mantenimiento preventivo
- Limpieza de filtros, serpentines y verificación de drenaje.
- Revisión de caudal de aire (interno/externo) y vibraciones.
- Registro de temperaturas internas y consumo eléctrico.
- Inspección de protecciones HP/LP y estado del indicador de falla.
FAQ
Sí. Está diseñado para gabinetes cerrados con protección NEMA 12 (IP54) y altas cargas térmicas.
Hasta 20,434 BTU/h (5,952 W) a A35/35 en la versión 460V 3Φ.
Incluye interruptores HP/LP para el compresor y un indicador de falla frontal de alta visibilidad.
10 A, Class CC 600V con retardo, apto para protección de inrush de transformadores.
De +8 a +55 °C (+46 a +131 °F). Opciones LA/HT: no aplican en este modelo.
