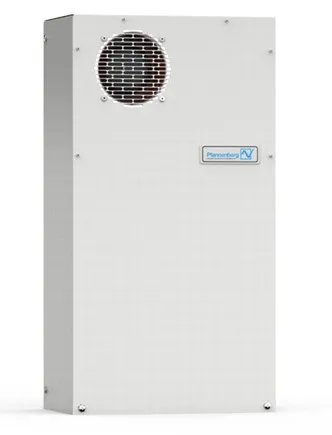

Pfannenberg DTS 3181 115V NEMA 4/4X para gabinetes
Modelo: DTS 3181 115V
Solicitar cotización
Cantidad mínima: 1 Unidades
Vendido por:
PLYCON COMERCIALIZADORA Y CONSULTORA
PLYCON COMERCIALIZADORA Y CONSULTORA
Establecida desde 2019
Carácterísticas y Ventajas
🛡️ NEMA 4/4X e IP56
Protección frente a polvo, chorros de agua y ambientes severos.
🥇 Acero inoxidable 304
Alta resistencia a la corrosión; ideal para industria alimentaria.
❄️ 3000–4000 BTU/h
Cubre cargas térmicas típicas de gabinetes medianos.
🎛️ Setpoint +25…+45 °C
Estabilidad térmica según la necesidad del proceso.
🌡️ Operación 0…55 °C
Confiable en planta, incluso en climas cálidos.
💧 Evaporación activa de condensado
Menor mantenimiento; sin drenaje externo en la mayoría de aplicaciones.
🔈 <70 dB(A) @ 1 m
Operación más silenciosa en salas de control.
🔧 Construcción robusta
Gabinete #3 pulido y recubrimientos epóxicos para mayor vida útil.
Ventajas de comprar en PLYCON
🧠 Asesoría técnica especializada
Te ayudamos a dimensionar la capacidad y a elegir el grado NEMA correcto.
🚚 Cobertura y entregas nacionales
Opciones de envío rápidas para reducir paros de línea.
📞 Soporte postventa
Acompañamiento en puesta en marcha y gestión de garantías.
🧾 Facturación 100% fiscal
CFDI y cumplimiento para compras corporativas.
🛒 Portal B2B y seguimiento
Cotizador y tracking de pedidos para agilizar compras.
Pfannenberg DTS 3181 115V: enfriamiento NEMA 4/4X para gabinetes industriales
El DTS 3181 115V ofrece entre 3000 y 4000 BTU/h de capacidad para mantener condiciones térmicas estables en gabinetes eléctricos, protegiendo variadores, PLC y componentes críticos frente a calor, humedad y polvo.
Gabinete de acero inoxidable 304 con IP56 y manejo activo de condensado: ideal para ambientes severos y aplicaciones alimentarias.
Voltaje 115V
NEMA 4/4X
Acero inoxidable 304
Operación 0–55 °C
Lo que resuelve
- Evita paros por sobretemperatura y reduce fallas prematuras.
- Estabiliza el proceso al mantener la electrónica en su rango ideal.
- Minimiza ingreso de polvo y agua gracias al sello IP56 / NEMA 4/4X.
- Evaporación activa del condensado para menor mantenimiento.
Desempeño y beneficios técnicos
• Capacidad de enfriamiento 3000–4000 BTU/h para gabinetes medianos.
• Circuito de aire interior/exterior separado para proteger componentes.
• Control térmico ajustable +25…+45 °C (fábrica +35 °C).
• Evaporación activa del condensado con rebose de seguridad.
• Nivel sonoro < 70 dB(A) a 1 m.
• Construcción en acero inoxidable 304 con grado NEMA 4/4X.
Compatibilidad e integración 115V
- Apto para gabinetes metálicos de control y potencia con alimentación a 115 VAC 60 Hz.
- Interfaz con termostatos/relés para gobernar encendido y ciclos.
- Montaje en puerta o lateral del gabinete con plantilla estándar de recorte.
- Buenas prácticas de sellado y manejo de cableado para mantener la estanqueidad.
Dimensionamiento térmico: cómo seleccionar
Estime la carga térmica del gabinete para definir la capacidad de enfriamiento requerida. Considere:
| Variable | Descripción | Ejemplo de uso |
|---|---|---|
Pdis |
Potencia disipada por equipos internos (W). | Suma de pérdidas de variadores, PLC, fuentes, contactores. |
ΔT |
Diferencia entre temperatura interna objetivo y ambiente (°C). | Objetivo 35 °C vs. ambiente 45 °C → ΔT = 10 °C. |
Q |
Capacidad de enfriamiento requerida. | Aproximación: Q ≈ Pdis + pérdidas por transferencia. |
| Aislamiento | Superficie/material del gabinete y exposición (interior/exterior). | Gabinete expuesto al sol requiere margen adicional. |
Agregue márgenes por altitud, radiación solar y cargas intermitentes. Verifique el balance térmico final para operación continua.
Características técnicas — Pfannenberg DTS 3181 (NEMA 4/4X)
Especificaciones clave del modelo DTS 3181 115V para climatización de gabinetes eléctricos.
Producto: DTS 3181
Grado: NEMA 4/4X
IP: IP56 (EN60529)
Refrigerante: R134a (400 g)
| Parámetro | DTS 3181 115V (NEMA 4/4X) |
|---|---|
| Tensión nominal | 115 VAC · 60 Hz |
| Capacidad frigorífica | 3000–4000 BTU/h |
| Consumo nominal | 845 W |
| Rango de control (setpoint) | +25 … +45 °C (fábrica +35 °C) |
| Rango de temperatura ambiente | 0 … +55 °C (32 … 131 °F) |
| Nivel sonoro | < 70 dB(A) @ 1 m |
| Dimensiones (An × Pr × Al) | 395 × 237 × 748 mm |
| Peso | 38–44 kg |
| Gestión del condensado | Evaporación activa con rebose de seguridad |
| Construcción — cubierta | Acero inoxidable #304, acabado pulido #3 |
| Clasificación | NEMA 4/4X · IP56 (hacia el gabinete) |
Instalación básica
- Verifique plantilla de corte y espacio libre interno/externo.
- Instale fijaciones y sellos, conservando la estanqueidad del gabinete.
- Conecte eléctricamente conforme a normativas y al esquema a 115 V.
- Configure el control térmico de acuerdo con el setpoint de operación.
Mantenimiento preventivo
- Inspección y limpieza de serpentines y drenajes.
- Verificación de flujo de aire y revisión de vibraciones/ruidos.
- Registro de temperaturas internas y consumo para tendencias.
- Reemplazo oportuno de consumibles según horas de servicio.
FAQ
Sí. Está orientado a gabinetes cerrados donde se requiere mantener temperatura interna estable sin exponer el interior al ambiente exterior.
Sume la potencia disipada por los equipos, defina la diferencia de temperatura objetivo vs. ambiente y agregue márgenes por exposición, altitud y pérdidas por transferencia.
Limpieza de serpentines y drenajes, verificación de flujo de aire y registro de temperaturas para ajustar el setpoint cuando sea necesario.
Es común usar termostatos, relés y señales de alarma para gobernar ciclos, monitoreo y optimizar el consumo energético del sistema.
Respetar la plantilla de recorte, sellar correctamente el perímetro, garantizar ventilación libre de obstrucciones y cumplir normativas eléctricas aplicables para 115 V.
