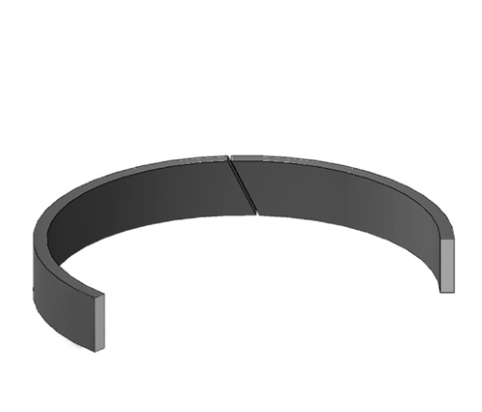

Bandas de desgaste para cilindros hidráulicos y neumáticos
Las bandas de desgaste son elementos de guiado diseñados para soportar cargas laterales, mantener la alineación de componentes móviles y evitar el contacto directo entre superficies metálicas. Su correcta selección ayuda a proteger sellos, vástagos, émbolos y alojamientos en aplicaciones industriales.
Función de las bandas de desgaste en un cilindro
Las bandas de desgaste, también conocidas como anillos guía, se instalan entre componentes móviles para absorber las cargas laterales que se generan durante el funcionamiento del cilindro. Su función no es contener el fluido, sino mantener la alineación mecánica.
Al separar las superficies metálicas, ayudan a evitar que el vástago, el émbolo o la camisa sufran contacto directo, rayaduras y desgaste prematuro. También contribuyen a que los sellos trabajen dentro de las tolerancias previstas.
Funciones principales
- Absorber cargas laterales del sistema.
- Mantener centrados los componentes móviles.
- Evitar el contacto entre superficies metálicas.
- Proteger los sellos contra deformación irregular.
- Favorecer un movimiento lineal estable.
Materiales utilizados en bandas de desgaste
PTFE o teflón
Ofrece baja fricción, buena estabilidad química y un deslizamiento uniforme en aplicaciones compatibles.
Acetal
Material rígido con buena resistencia mecánica, estabilidad dimensional y capacidad para soportar cargas.
Poliuretano
Alternativa resistente a la abrasión y al desgaste para aplicaciones con exigencia mecánica compatible.
Materiales compuestos
Combinan resinas, fibras o respaldos metálicos para mejorar la capacidad de carga y reducir la fricción.
| Material | Ventaja principal | Aplicación orientativa |
|---|---|---|
| PTFE | Bajo coeficiente de fricción. | Movimientos rápidos o aplicaciones con deslizamiento continuo. |
| Acetal | Buena rigidez y estabilidad dimensional. | Aplicaciones con cargas moderadas y alojamientos definidos. |
| Poliuretano | Alta resistencia al desgaste. | Equipos con abrasión o exigencia mecánica compatible. |
| Compuestos | Equilibrio entre carga, fricción y durabilidad. | Cilindros industriales con condiciones específicas. |
Aplicaciones en sistemas hidráulicos y neumáticos
Guiado de vástagos
Las bandas instaladas en el cabezal mantienen el vástago centrado y reducen el movimiento lateral durante la extensión y retracción.
- Ayudan a proteger el sello de vástago.
- Reducen el riesgo de contacto con el cabezal.
- Mejoran la estabilidad del movimiento.
Guiado de émbolos
Las bandas colocadas sobre el émbolo ayudan a mantenerlo alineado dentro de la camisa, especialmente cuando existen cargas radiales.
- Protegen la superficie interior del cilindro.
- Favorecen el trabajo uniforme del sello de émbolo.
- Disminuyen el desgaste por desalineación.
Maquinaria móvil
Se utilizan en cilindros de maquinaria pesada, equipos de construcción, sistemas agrícolas y mecanismos sometidos a cargas laterales variables.
Equipos industriales
Son comunes en prensas, actuadores, máquinas de proceso, sistemas de automatización y equipos hidráulicos de producción.
Criterios para seleccionar una banda de desgaste
Información dimensional
- Diámetro del vástago, émbolo o alojamiento.
- Ancho y profundidad de la ranura.
- Espesor radial disponible.
- Holgura entre componentes móviles.
- Longitud de la superficie de guiado.
Condiciones de operación
- Carga lateral máxima.
- Presión y velocidad de trabajo.
- Temperatura mínima y máxima.
- Tipo de fluido y lubricación.
- Contaminación y frecuencia de ciclos.
| Carga elevada | Requiere revisar la capacidad de compresión del material y la superficie total de apoyo. |
|---|---|
| Alta velocidad | Conviene considerar materiales de baja fricción y condiciones adecuadas de lubricación. |
| Espacio limitado | Deben validarse el espesor, ancho y tolerancias de la ranura antes de la instalación. |
| Ambiente contaminado | Es necesario revisar también limpiadores, sellos y acabado de las superficies móviles. |
Una banda de desgaste mal dimensionada puede generar holgura excesiva, fricción, calentamiento o cargas concentradas. La selección debe considerar el conjunto completo y no únicamente el diámetro nominal del componente.
