Filtros de Escape para Gabinetes de Control y Tableros Eléctricos
Filtros de escape para gabinetes eléctricos que mejoran la ventilación, controlan la temperatura y reducen el polvo en tableros industriales
Los filtros de escape para gabinetes de control eléctrico y tableros de distribución permiten que el aire circule correctamente, ayudando a bajar la temperatura interna y a minimizar la entrada de polvo hacia PLC, variadores, arrancadores y equipos de automatización.
Ya sea en centros de distribución eléctrica, gabinetes de control o aplicaciones con requerimientos térmicos medios a altos, los filtros de salida e IP54–IP55 son un complemento clave de los sistemas de ventilación industrial para proteger la electrónica de potencia y control.
Permiten la salida de aire caliente del gabinete manteniendo una barrera frente al polvo y partículas.
Centros de distribución, tableros de automatización, CCM y equipos de control industrial.
Menor sobrecalentamiento, menos polvo en tableros y mayor confiabilidad en aplicaciones eléctricas exigentes.

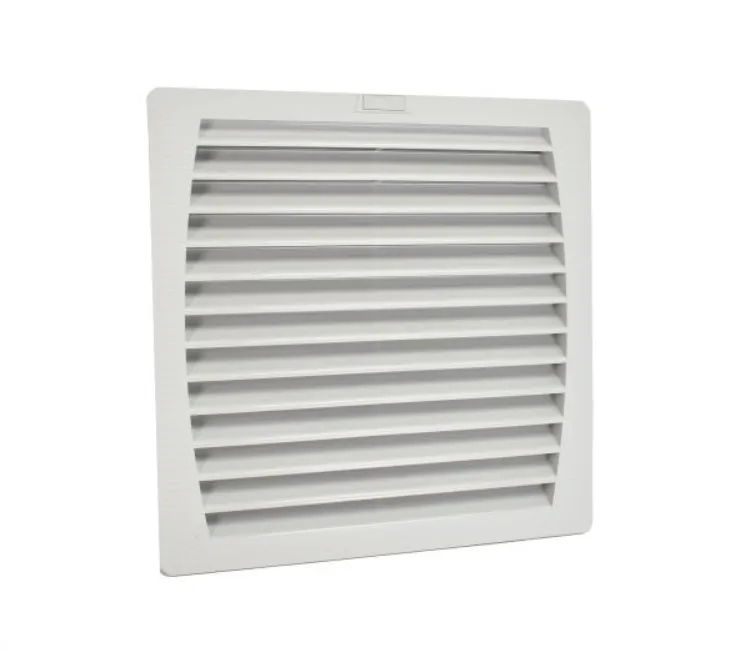

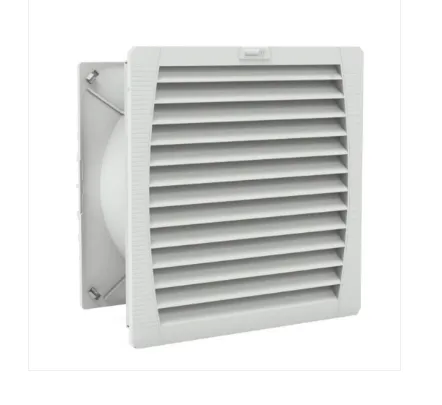

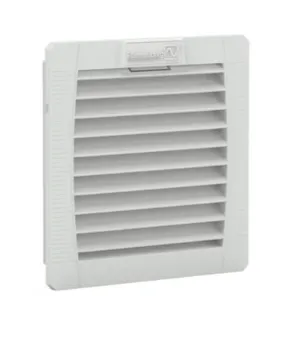

Qué es un filtro de escape para gabinetes eléctricos y cómo funciona
Un filtro de escape es un accesorio de ventilación que se instala en la parte superior o lateral de gabinetes eléctricos y tableros, permitiendo que el aire caliente salga al exterior mientras se mantiene una filtración adecuada para reducir la entrada de polvo y partículas.
Se utilizan en conjunto con ventiladores de entrada, ventiladores con filtro o extractores, de modo que el aire pueda circular de forma natural o forzada a través de gabinetes de control, centros de distribución eléctrica y equipos de automatización y control industrial.
Función de escape: libera aire caliente acumulado en la parte alta del gabinete, ayudando a bajar la temperatura interna.
Filtración integrada: el medio filtrante limita la entrada de polvo desde el exterior cuando el flujo de aire cambia de sentido.
Complemento del sistema de ventilación: se combina con ventiladores y rejillas para lograr una ventilación industrial más eficiente.
Por qué el escape filtrado es importante en tableros eléctricos
- Permite que el aire caliente salga de gabinetes de control eléctrico sin dejar aberturas directas al polvo.
- Contribuye a evitar sobrecalentamiento en tableros eléctricos con variadores, contactores y arrancadores.
- Reduce el ingreso de partículas finas que pueden depositarse sobre tarjetas y bornes de conexión.
- Mejora el desempeño global de sistemas de ventilación para tableros y centros de distribución eléctrica.
En aplicaciones con requerimientos térmicos medios a altos, el uso de filtros de escape, sumado a ventiladores correctamente dimensionados, es un paso básico para gestionar la temperatura y prolongar la vida útil de los equipos.
Filtros de escape en gabinetes de control eléctrico y automatización
Los gabinetes de control eléctrico para PLC, E/S remotas, redes industriales y módulos de protección concentran equipos sensibles al calor y al polvo. En estas aplicaciones, los filtros de escape trabajan junto con ventiladores de entrada para crear un flujo de aire dirigido a través del tablero.
Esto es especialmente importante en tableros de automatización industrial donde se requiere estabilidad en comunicaciones, referencias analógicas y fuentes de alimentación; el control térmico y la limpieza del aire son factores determinantes para la confiabilidad del sistema.
Beneficios en tableros de automatización y control
Menos sobrecalentamiento en PLC
La combinación de ventilación y filtros de escape ayuda a evitar que la temperatura interna de tableros con PLC y módulos de E/S exceda los límites recomendados por el fabricante.
Mejor comportamiento de variadores y arrancadores
La ventilación para variadores y arrancadores reduce paros por temperatura alta y contribuye a la estabilidad de la electrónica de potencia.
Reducción de polvo en tableros
Los filtros de escape y de entrada disminuyen el paso de polvo hacia el interior del gabinete, lo que evita depósitos sobre tarjetas, disipadores y terminales.
Soporte a mantenimiento preventivo
Un sistema de ventilación con filtros identificados y accesibles facilita la inspección, limpieza y cambio de elementos filtrantes dentro del plan de mantenimiento preventivo.
Filtros de escape para centros de distribución eléctrica y tableros de potencia
En centros de distribución eléctrica (CD’s) y tableros de potencia, el calor producido por interruptores, barras, transformadores y equipos de medición se combina con ambientes industriales que pueden contener polvo y partículas en suspensión.
Los filtros para centros de distribución eléctrica permiten la salida del aire caliente dentro de los tableros mientras se mantiene una barrera parcial contra el ingreso de polvo mediante medios filtrantes reemplazables.
Puntos clave en estas aplicaciones
- Facilitan la ventilación en centros de distribución eléctrica de baja y media tensión.
- Trabajan junto con rejillas y ventiladores para crear un flujo de aire controlado dentro de los tableros.
- Forman parte de los accesorios para controlar la temperatura en CD’s y gabinetes de distribución.
- Ayudan a disminuir puntos calientes alrededor de equipos de medida y sistemas de protección.
Integración con la ventilación del cuarto eléctrico
- Los filtros de escape funcionan mejor cuando el cuarto eléctrico cuenta con ventilación o extracción suficiente.
- Es importante considerar el camino del aire desde la toma de aire hasta la salida por filtros de escape.
- Las condiciones ambientales del cuarto (temperatura y polvo) influyen en el desempeño de los filtros y su frecuencia de cambio.
- Una estrategia integrada de ventilación reduce riesgos de sobrecalentamiento en CD’s y tableros adyacentes.
En instalaciones con alta densidad de equipos, el diseño de ventilación y la selección de filtros de escape deben formar parte del proyecto eléctrico desde etapas tempranas para asegurar un control térmico adecuado.
Cómo seleccionar filtros de escape para gabinetes y tableros eléctricos
La selección de filtros de escape para ventiladores y extractores debe considerar tamaño, caudal de aire, grado de protección IP, tipo de medio filtrante y compatibilidad con el ventilador o rejilla asociada. Un dimensionamiento correcto ayuda a mantener el equilibrio entre ventilación y protección frente al polvo.
También es importante revisar la disponibilidad de repuestos de filtro para ventilador de tablero y asegurar que el montaje permita un cambio rápido de los elementos filtrantes durante las intervenciones de mantenimiento.
Aspectos técnicos a evaluar
Grado de protección IP
Los filtros para ventiladores IP54–IP55 ofrecen protección frente a polvo y salpicaduras. El nivel de IP requerido dependerá de las condiciones ambientales del área industrial.
Tensión y tipo de ventilador asociado
Pueden trabajar con ventiladores a 230 V AC, 115 V AC o 24 V DC para aplicaciones industriales, considerando siempre el caudal de aire necesario para cada gabinete o tablero.
Tamaño y formato del filtro
Es común encontrar filtros para ventilador de 150 mm, 200 mm u otras medidas estándar. El tamaño debe coincidir con la rejilla o ventilador de escape previsto en el diseño del gabinete.
Tipo de medio filtrante y repuestos
Los filtros con malla de poliuretano u otros medios sintéticos permiten limpieza o reemplazo periódico. Contar con repuestos facilita mantener constante la calidad de la filtración en tableros y gabinetes.
En contextos B2B y proyectos en México, factores como disponibilidad local, soporte técnico y compatibilidad con gabinetes existentes son tan importantes como las especificaciones técnicas del filtro de escape.
