Cómo elegir el climatizador adecuado para tu gabinete eléctrico
Selecciona el climatizador ideal y evita paros por sobrecalentamiento en tus tableros eléctricos
Cuando la temperatura interna del gabinete se sale de control, la electrónica acelera su envejecimiento, disminuye su vida útil y aumentan los fallos. Un climatizador adecuado protege variadores, PLC, fuentes de poder y módulos de comunicación, manteniendo el interior dentro del rango recomendado por el fabricante.
En esta guía verás cómo definir la carga térmica del gabinete, cómo interpretar fichas técnicas (capacidad a condiciones reales, consumo y grado de protección) y cómo elegir la solución correcta: desde ventilación filtrada hasta enfriamiento con circuito de refrigeración.
Resultados que puedes esperar
- • Reducción de paros no programados asociados a sobretemperatura.
- • Mayor confiabilidad de variadores, PLC, fuentes y equipos sensibles.
- • Dimensionamiento consistente con margen operativo (10–20%).
- • Lenguaje técnico claro para comparar opciones con proveedores.
1. Diagnosticar la necesidad real de climatización
Antes de comprar un equipo, confirma si el problema se resuelve con gestión térmica básica (ordenamiento de componentes, ventilación filtrada y sellos correctos) o si realmente necesitas enfriamiento activo. La elección depende de tres variables: ambiente, sellado (IP/NEMA) y carga térmica.
- ✓La temperatura interna supera de forma sostenida el límite recomendado por variadores/PLC/fuentes.
- ✓El gabinete debe mantenerse sellado (polvo, humedad, lavado, corrosión) y no puedes “meter” aire exterior.
- ✓El ambiente externo es alto (veranos, radiación solar, áreas con hornos) y la ventilación ya no baja la T°.
- ✓Hay paros intermitentes, derating o alarmas de temperatura en drives, fuentes o módulos de comunicación.
Si el gabinete permite intercambio con el exterior y el aire externo es relativamente limpio y seco, una ventilación con filtro puede ser suficiente para acercar la temperatura interna a la ambiente. En cambio, si el gabinete es sellado o el aire exterior no es apto, necesitas una solución de circuito cerrado (intercambiador o aire acondicionado de gabinete).
Para aplicaciones exigentes, conviene cuantificar la energía a extraer: revisa la guía de cálculo de carga térmica y usa ese resultado para evitar selecciones “por intuición”.
2. Recolección de datos básicos del gabinete
Un climatizador se elige con información específica. La calidad de tu selección depende de la calidad de tus datos. La meta es definir: condiciones reales (ambiente), temperatura objetivo, fuentes de calor y restricciones (espacio, montaje y sellado).
- ✓Dimensiones internas y externas (alto, ancho, profundidad) y material del gabinete.
- ✓Ubicación: interior/exterior, sombra/sol, proximidad a fuentes de calor.
- ✓Temperatura ambiente mínima y máxima esperada (no la “promedio”).
- ✓Temperatura objetivo interna (setpoint) y límite máximo permitido por componentes.
- ✓Grado de protección requerido (IP/NEMA) y presencia de polvo/humedad/químicos.
- ✓Tensión disponible (1~ / 3~, V, Hz) y espacio para montaje (puerta/lateral/techo).
- ✓Disipación (W) por componente: variadores, fuentes, PLC, servo, UPS, transformadores.
- ✓Factor de simultaneidad: no todo disipa al 100% siempre (ciclos de trabajo).
- ✓Escenarios futuros: ampliación de cargas o variadores adicionales (reserva).
- ✓Entradas/salidas de aire existentes y obstáculos internos (ductos, canaletas).
Con esta base podrás comparar capacidades en W o BTU/h sin perder de vista la condición más crítica: capacidad a la temperatura ambiente máxima. Un equipo “suficiente” a 25 °C puede no serlo a 40–45 °C.
3. Cálculo de la carga térmica del gabinete
La carga térmica es la potencia de calor (W) que debes evacuar para mantener la temperatura interna en el setpoint. En términos prácticos, tu selección debe cubrir: calor interno (equipos) + ganancia externa (a través de paredes/sol) − pérdidas/transferencia (según el tipo de solución).
- Define condiciones críticas: T° ambiente máx. y T° objetivo interna (setpoint).
- Lista disipaciones: suma watts por componente (usa datos de placa/ficha; evita “suposiciones”).
- Considera simultaneidad: si hay ciclos, calcula escenario típico y escenario máximo.
- Evalúa sellado: si el gabinete es cerrado, no cuentes con aire exterior para “ayudar”.
- Agrega margen: reserva 10–20% por ensuciamiento, envejecimiento y expansión futura.
Si utilizas tablas o software de fabricantes, valida siempre la condición de referencia: algunos catálogos reportan capacidad a 35 °C ambiente, otros a 25 °C, y el desempeño cambia. El número correcto es el que aplica a tu ambiente máximo real.
Si necesitas la metodología detallada, revisa el artículo: cálculo de carga térmica del gabinete . El resultado final es una potencia requerida (por ejemplo, 800 W, 1 500 W o 3 000 W) que compararás contra la capacidad efectiva de los equipos.
4. Seleccionar el tipo de climatizador adecuado
Con la carga térmica definida, el siguiente paso es elegir la tecnología según ambiente, sellado y criticidad. No todas las soluciones “enfrían” de la misma forma: algunas solo acercan la T° interna a la ambiente, y otras sí bajan por debajo de la ambiente.
- ✓Ventilador con filtro: cuando el aire externo es limpio/seco y basta con igualar a ambiente.
- ✓Intercambiador aire–aire (circuito cerrado): útil si no puedes introducir aire exterior, pero la T° interna no necesita bajar mucho.
- ✓Intercambiador aire–agua: alto desempeño si tienes agua industrial disponible; ideal en ambientes severos.

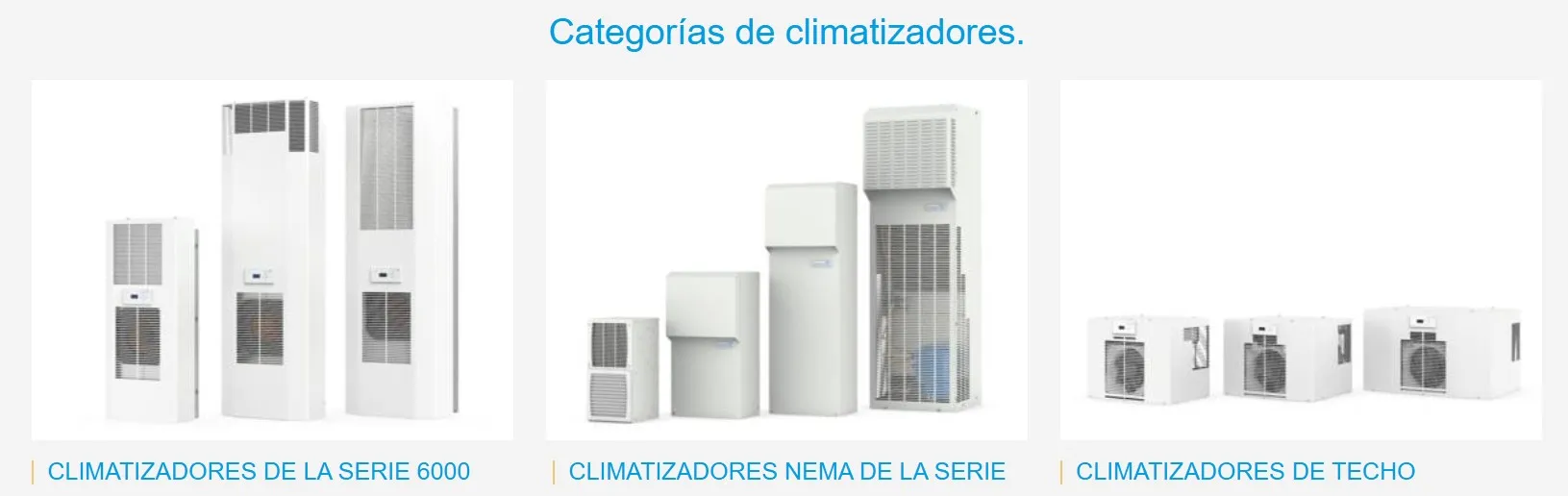

- ✓Aire acondicionado/climatizador de gabinete (compresor): cuando necesitas bajar T° por debajo de ambiente o el ambiente es alto.
- ✓Capacidad a condiciones reales: capacidad vs T° ambiente y setpoint (curvas o tabla).
- ✓Consumo y COP/EER: impacto energético en operación continua.
- ✓Montaje: puerta/lateral/techo, recortes requeridos y espacio de servicio.
- ✓IP/NEMA: compatibilidad con sellado del gabinete y ambiente de planta.
- ✓Gestión de condensados: drenaje, evaporación, bomba o charola según aplicación.
- ✓Control y alarmas: termostato, histéresis, salidas de alarma, monitoreo remoto.
La selección “correcta” no es únicamente capacidad. También importa el modo de falla: por ejemplo, en operación 24/7 conviene que el equipo tenga alarmas y opciones de monitoreo, y que la instalación permita mantenimiento sin desmontar el tablero.
Para profundizar en el concepto y componentes, consulta: qué es un climatizador de gabinete .
5. Consideraciones de instalación, operación y mantenimiento
Un climatizador bien dimensionado puede rendir mal por una instalación deficiente. La eficiencia depende de la circulación de aire, de evitar recirculaciones y de mantener libres entradas/salidas. Además, en gabinetes con variadores y fuentes conviene separar zonas calientes y dirigir el flujo hacia los componentes críticos.
- ✓Evita recirculación: no regreses aire caliente a la succión del climatizador (respeta distancias).
- ✓Ruta de flujo interna: usa deflectores/ductos si hay “bolsas” de aire caliente.
- ✓Sellado consistente: si el gabinete es IP alto, cuida prensaestopas, puertas y perforaciones.
- ✓Condensados: define si habrá drenaje, evaporación o bomba según humedad/ambiente.
- ✓Filtros y limpieza: establece frecuencia según polvo; registra tendencia de temperatura interna.
- ✓Setpoints y alarmas: configura histéresis razonable y umbrales de alarma para mantenimiento predictivo.
En mantenimiento, lo crítico es sostener el intercambio térmico: filtros saturados, serpentines sucios y drenajes obstruidos elevan la temperatura interna aunque el equipo “esté encendido”. Integra el climatizador a tu plan de mantenimiento preventivo, con inspecciones calendarizadas por severidad del ambiente.
Recomendación práctica: documenta en una hoja estándar por gabinete (setpoint, alarmas, fecha de limpieza, temperatura típica en carga) para replicar buenas prácticas en tableros similares.
