Guía completa sobre gabinetes eléctricos industriales y de exterior: tipos, partes y armado

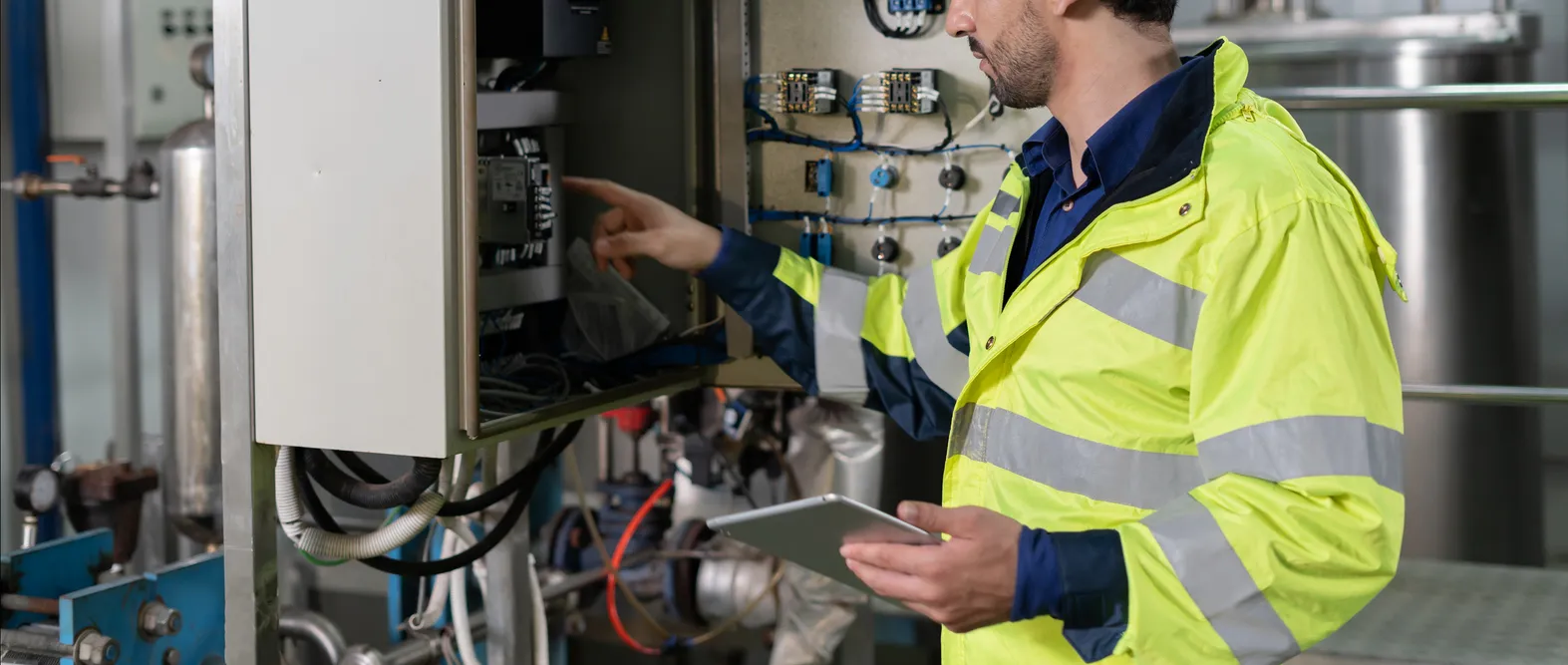

Ingeniero trabajando en gabinete de control en planta de fabricación

Actualizado el 16 de Septiembre de 2025

Soluciones en gabinete eléctrico industrial para control y distribución

En marketb2b.mx integramos gabinete metálico eléctrico para tableros industriales, gabinete de control y gabinete de distribución eléctrica, con opciones para interior, exterior e intemperie (IP/NEMA).

Diseñados para seguridad, continuidad operativa y fácil integración en automatización, desde CCM hasta líneas de proceso.

Gabinete eléctrico industrial Control y distribución Exterior / Intemperie Normas IP & NEMA

Beneficios clave

Protección de equipos y personas bajo normas internacionales.
Configuraciones para gabinete eléctrico para exterior e interiores exigentes.
Arquitecturas modulares para crecer sin detener la operación.
Acabados y materiales para ambientes industriales severos.

Proveedores en Gabinetes Electricos Industriales

Proveedor	Página Web	Teléfono
Comercializadora PLYCON	Catálogo PLYCON	+52 81 8088 3506

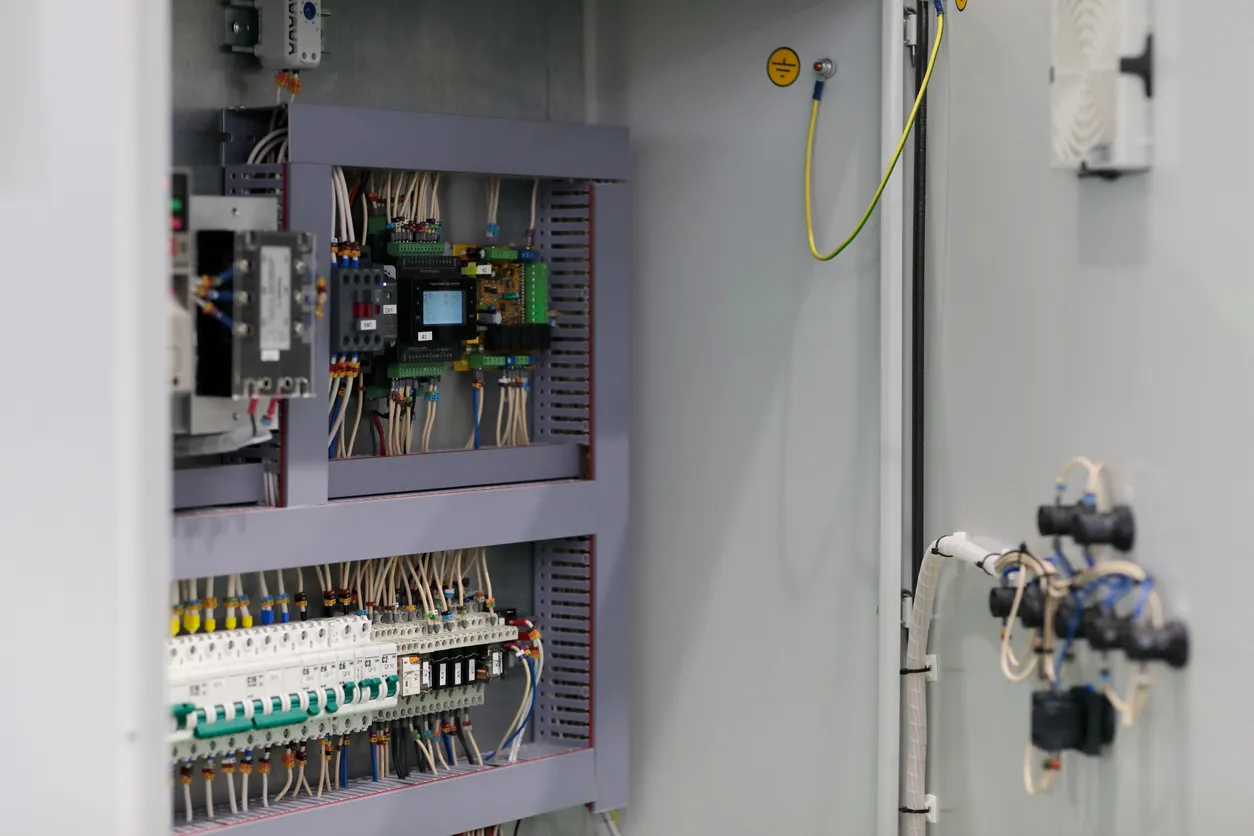

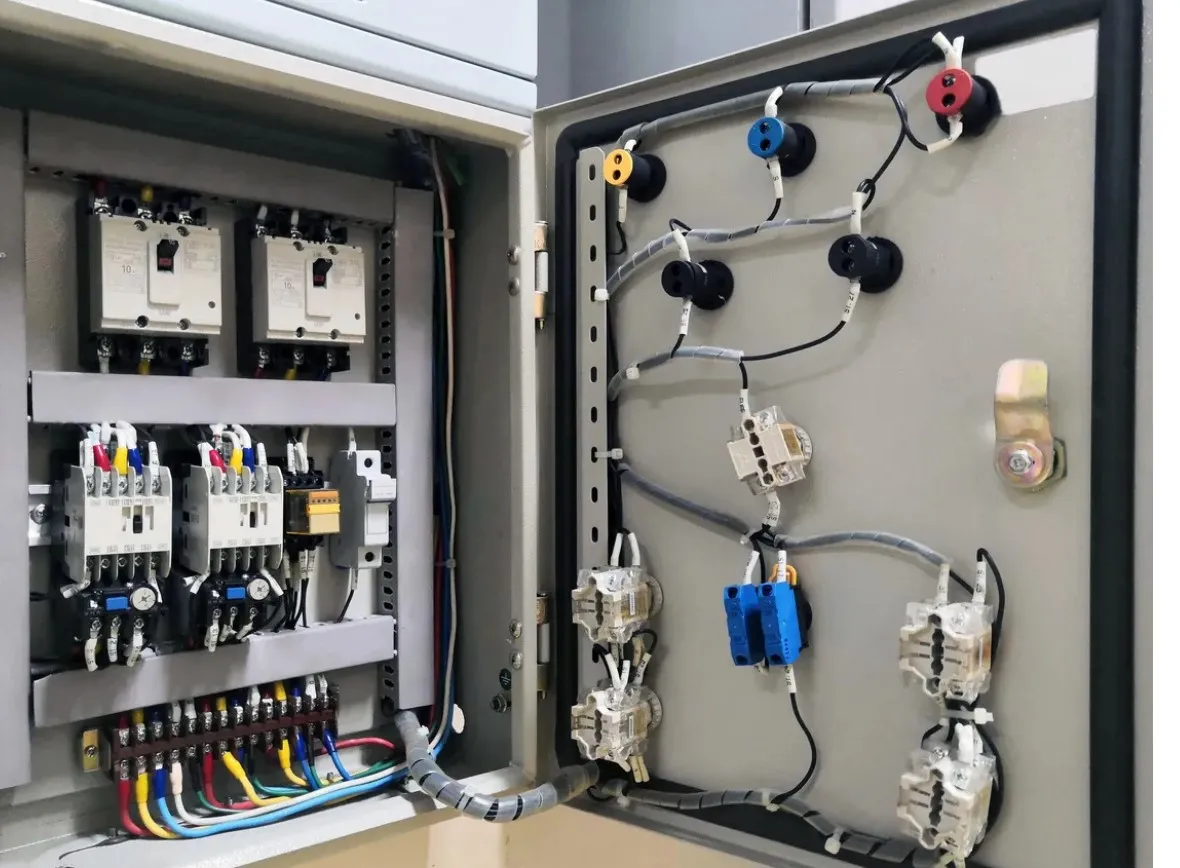

Panel eléctrico en una línea de montaje.

Tipos de gabinetes y dónde usarlos

Guía rápida para elegir el gabinete eléctrico industrial adecuado según uso, ambiente y normativas IP/NEMA.

Gabinete de control eléctrico

PLCHMIRelés

Para automatización, líneas de producción y celdas robotizadas.
Gestiona PLC, fuentes, relés de seguridad y borneras de control.
Sugerido: IP55 / NEMA 12 interior; NEMA 4 si hay lavado.

Montaje

Pared o piso, placa de montaje con riel DIN.

Gabinete de distribución eléctrica

BTMediciónProtección

Seccionamiento, protecciones y medición de circuitos trifásicos.
Espacio para interruptores, fusibles y transformadores de medida.
Sugerido: IP55 / NEMA 12 interior; IP65 / NEMA 3R–4 exterior.

Montaje

Piso con base; ductos de cableado de potencia.

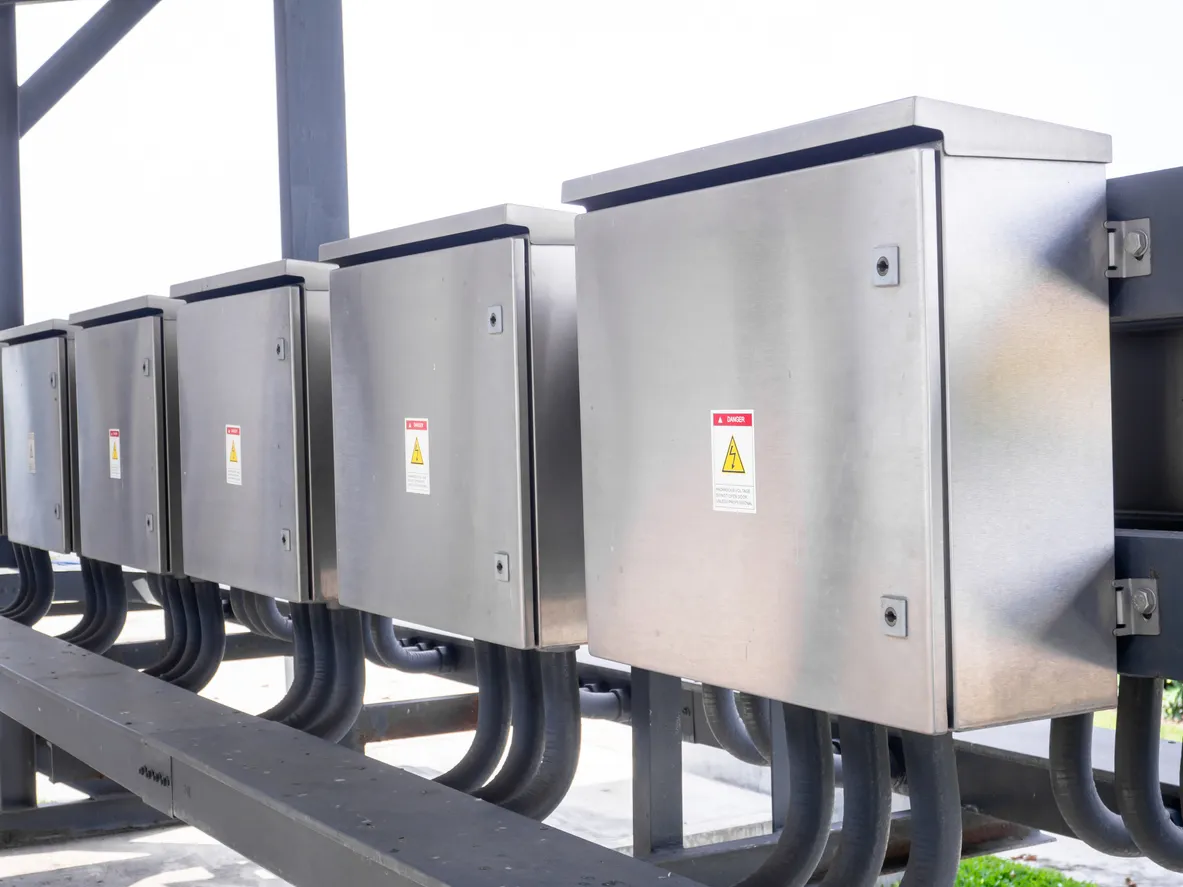

Gabinete para exterior / intemperie

IP65–IP66NEMA 3R–4/4XUV

Resiste lluvia, polvo y radiación solar; ideal en campo y fotovoltaico.
Sellos, respiraderos y drenajes compatibles con IP/NEMA.
Opcional: sombrero, color claro y climatización.

Material

Acero pintado RAL 7035 o inoxidable 304/316L.

Gabinete para tablero eléctrico / CCM

CCMArrancadoresDrives

Centros de control de motores y variadores de frecuencia.
Estructura reforzada, barras de cobre y ventilación dirigida.
Sugerido: IP54–IP55 / NEMA 12 o superior según polvo/calor.

Acceso

Frontal/bilateral para mantenimiento seguro.

Gabinete metálico eléctrico

AceroInox 304Inox 316L

Máxima robustez mecánica y puesta a tierra confiable.
Acero pintado: costo/beneficio interior; inox: lavado/corrosión.
Acabados claros reducen ganancia térmica en intemperie.

Normas

IEC 60529 (IP), NEMA 250, NOM/NEC según aplicación.

Gabinete tipo industrial (modular/compacto)

ParedPisoModular

Configuraciones en serie y ampliación futura sin obra civil.
Canaletas, riel DIN y placas removibles para montaje rápido.
Compatible con ventilación o climatizador de gabinete.

Selección

Dimensionar con 20–30 % de reserva interna.

Aplicaciones típicas por sector y entorno

Sector	Uso	Entorno	IP / NEMA sugerido
Automatización / OEM	Control, I/O remotas, HMI	Interior con polvo moderado	IP55 · NEMA 12
Energía / Fotovoltaico	Distribución DC/AC y comunicación	Exterior, radiación UV	IP65–66 · NEMA 3R–4
Food & Beverage	Control de proceso, lavado	Humedad y chorros	IP66 · NEMA 4/4X (inox)
Oil & Gas / Marino	Telemetría, motores, bombas	Niebla salina / corrosión	NEMA 4X (inox 316L)
Agua / Bombeo	Arrancadores, variadores	Exterior, lluvia/polvo	IP65 · NEMA 3R–4

Los grados IP/NEMA dependen del sitio exacto, perforaciones y accesorios usados. Mantenga la hermeticidad con prensaestopas y respiraderos compatibles.

Búsquedas que cubre esta sección

gabinete eléctrico industrial gabinete electrico gabinete de distribución eléctrica gabinete de control eléctrico gabinete metálico eléctrico gabinete eléctrico para exterior gabinete electrico para intemperie gabinete para tablero eléctrico gabinete tipo industrial

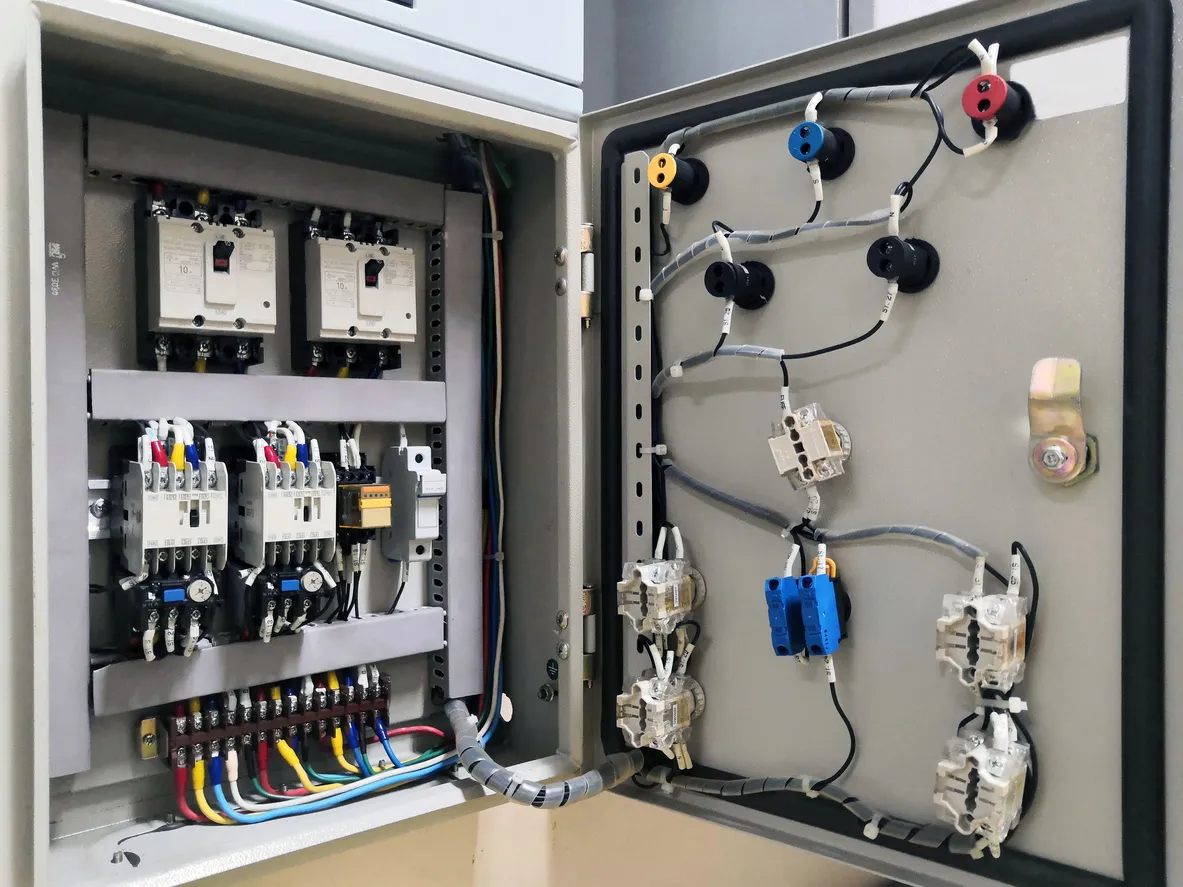

Caja de control eléctrico exterior. Caja de control de circuitos. Caja de control eléctrico con pulsadores e interruptores

Partes, materiales y acabados

Componentes habituales del gabinete de control eléctrico y del gabinete de distribución:

Carcasa/chasis y puerta con cerradura.
Placa de montaje y riel DIN.
Canaletas para cableado y borneras.
Ventilación, filtros o disipadores.
Sellos y empaques anti-polvo/agua.

Acero al carbón RAL 7035 Acero inoxidable 304/316 Galvanizado + pintura electrostática Protección IP / NEMA

Uso exterior: preferir inox o recubrimientos anticorrosivos; sellado con IP65+ / NEMA 3R–4X.

Guía de selección: IP/NEMA, tamaño y disipación

Interior: IP55 / NEMA 12 Exterior: IP65–IP66 / NEMA 3R–4 Ambiente corrosivo: NEMA 4X Reserva de espacio: +20–30 % Pintura clara (RAL 7035) en sol

Matriz de decisión IP / NEMA por aplicación

Escenario	IP (IEC 60529)	NEMA aprox.	Exposición	Material recomendado
Planta interior con polvo moderado	IP55	NEMA 12	Polvo / goteo ocasional	Acero pintado RAL 7035
Exterior / intemperie sin lavado a presión	IP65	NEMA 3R–4	Lluvia / polvo / sol	Acero pintado o inox 304
Lavado a presión (food & bev.)	IP66	NEMA 4	Chorros de agua	Inox 304, sellos grado sanitario
Ambiente corrosivo (químicos / marino)	IP66	NEMA 4X	Niebla salina / químicos	Inox 316L o recubrimiento anticorrosivo

IP y NEMA no son equivalentes 1:1, pero la tabla ofrece una referencia práctica de especificación.

Dimensiones y ergonomía

Deje reserva 20–30 % para futuros equipos y radio de curvatura de cables.
Altura/Ancho/Fondo en función de canaletas, borneras y disipación térmica.
Planifique accesos: puerta a 120–180°, bisagras y profundidad útil de placa.
Verifique punto de puesta a tierra y rutas de cableado de potencia/control separadas.

Material y acabado

Acero al carbón con pintura electrostática: costo/beneficio para interior.
Inox 304: lavado/industria alimenticia. Inox 316L: marino/corrosivo.
Colores claros (p.ej., RAL 7035) reducen ganancia térmica por sol.

Balance térmico básico

P_dis: pérdidas internas (W).
ΔT: diferencia T° interna objetivo vs. ambiente (°C).
Q requerido ≈ P_dis + pérdidas por transferencia.

Ejemplo práctico

Gabinete exterior a pleno sol:

P_dis= 420 W, T° objetivo=35 °C, T° ambiente=45 °C ⇒ ΔT=10 °C.
Pérdidas por transferencia y radiación (estimadas): ≈ 120 W.
Q requerido ≈ 540 W → considere ventilación forzada o climatizador ≥ 600 W y sombreador/colores claros.

Errores comunes

Elegir IP/NEMA insuficiente para intemperie o lavado a presión.
Perder estanqueidad con perforaciones sin prensaestopas IP/NEMA.
Subestimar radiación solar y no considerar color/acabado.
Sobrecargar placa de montaje sin reserva para disipación y mantenimiento.

Buenas prácticas

Definir ubicación (interior/exterior) antes de especificar IP/NEMA.
Usar drenajes/respiraderos compatibles con el grado de protección.
Separar potencia/control y prever gestión térmica desde el diseño.
Documentar diagrama, lista de materiales y etiquetado para mantenimiento.

Checklist de especificación

Ubicación y exposición: interior, exterior, lavado, corrosión.
Grado de protección requerido: IP / NEMA y hermeticidad en entradas.
Material y acabado: acero pintado, inox 304/316, recubrimientos.
Dimensiones y reserva: espacio para canaletas, radios de curvatura y ampliaciones.
Gestión térmica: ventilación/aire acondicionado según Q calculado.
Conectividad y puesta a tierra: barras, borneras, riel DIN, accesibilidad.
Documentación: planos, etiquetas, normas aplicables (NOM/NEC/IEC).

Armado de gabinetes: pasos esenciales

Planificación del diseño: control, distribución o protección.
Selección del gabinete tipo industrial con IP/NEMA adecuado.
Montaje de riel DIN, placa y canaletas para orden de cableado.
Instalación de interruptores, PLC, fuentes y borneras con espacio térmico.
Cableado con calibre y etiquetado según diagrama y norma.
Pruebas de continuidad, protecciones y ventilación antes de cerrar.

Cumpla normativa (NOM-001-SEDE / NEC / IEC 60529). Para gabinete electrico para intemperie, verifique sellos y drenaje de condensación.

FAQ

El gabinete de control eléctrico aloja automatización (PLC, variadores). El gabinete de distribución eléctrica concentra protecciones y circuitos de potencia.

Para intemperie suele usarse IP65–IP66 o NEMA 3R/4. En ambientes corrosivos, NEMA 4X (inoxidable) es recomendable.

El metálico ofrece puesta a tierra efectiva, alta resistencia mecánica y mejores rangos térmicos en gabinete tipo industrial.

Estime Pdis, defina ΔT y elija ventilación o climatización. En exterior, agregue márgenes por radiación solar y altitud.

En el mercado destacan Saginaw, Rittal, Hoffman, Schneider, ABB, Siemens, Legrand, WEG, IPSA y Square D, entre otras.

Limpieza de filtros/respiraderos, revisión de empaques, drenajes y corrosión, así como verificación de puesta a tierra y cierres.
